提取 LOD2 建筑物 (3D Analyst 工具)

汇总

使用其面覆盖区和基于栅格或点云的高度源创建 3D 建筑模型。

插图

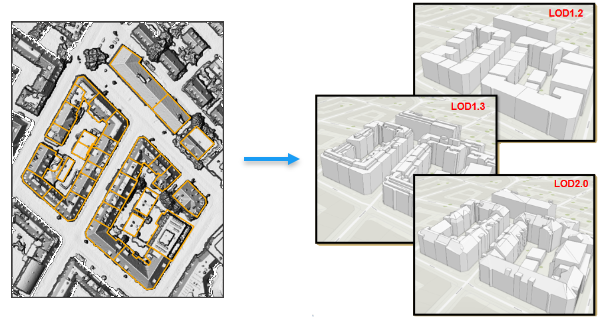

提取 LOD2 建筑物工具图示

此数据由苏黎世市提供。

用法

  • 输出建筑物模型的特征由 CityGML 标准中的细节层次 (LOD) 概念描述。 本工具支持生成 LOD 1.2、LOD 1.3 和 LOD 2.0 级别的模型。 使用平坦的屋顶制图表达的 LOD 1.x 模型；LOD 2.x 模型则捕捉屋顶的坡度和方向。

  • 建筑物覆盖区面应与高程源中建筑物的高程剖面保持一致。 覆盖区和高度源之间的错位可能让输出要素变形。

  • 每个建筑物覆盖区应代表一个连续的结构，没有任何面重叠。 应通过运行 融合 工具将属于同一建筑物且可用于表示屋顶上的结构的重叠面从覆盖区中排除。

  • 当使用 LAS 数据集图层作为高度源时，该工具将采用应用于图层的点过滤器。 LAS 数据集需要将地面和建筑物点包含在图层过滤器中。 不需要已分类激光雷达，但是如果点已分类，则对其进行过滤可能提高结果质量并缩短处理时间。 使用 分类 LAS 地面点 工具可对地面点进行分类，使用 分类 LAS 建筑物 工具可对建筑物屋顶点进行分类。 然后可以针对类 2 和 6 对生成的 LAS 数据集进行过滤，确保仅使用建筑物屋顶和地面高程数据生成输出建筑物。

  • 如果输入高程源噪点很多，请考虑提高平滑度级别，尽可能减少输出 3D 建筑物中的变形。

  • 该工具跨多个内核分割要生成的建筑物，通过并行处理提高性能。 您可以通过 并行处理因子 环境设置控制使用的内核数。 默认情况下，此工具将使用所有可用内核。 要修改内核数，请提供精确的内核数或要被提交的 CPU 内核数百分比。

参数

标注 说明 数据类型

输入高度源

为要建模的建筑物提供高程信息的栅格、镶嵌数据集或 LAS 数据集图层。 当输入为 LAS 数据集时，将处理过滤后的图层点。 需要在 LAS 数据集的图层过滤器中包含地面和建筑物点。

Raster Layer; Mosaic Layer; LAS Dataset Layer

输入建筑物覆盖区

代表要提取的建筑物覆盖区的面要素。

Feature Layer

输出多面体要素类

将包含 3D 建筑模型的输出多面体要素。

Feature Class

细节层次

（可选）

指定将在建筑物模型中用于生成屋顶的细节层次。 每个建筑物将从屋顶延伸到周围的地面。

  • LOD1.2—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the entire building.

  • LOD1.3—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the element.

  • LOD2.0—The slope and directional orientation of the building rooftop and its larger elements will be represented. This is the default.

String

平滑度级别

（可选）

一个介于 0.0 和 1.0 之间的值，用于控制建筑物细节的保留或概化程度。 值越高，输出越简化；值越小，越有可能提取建筑物的子元素。 较高的值有助于最大限度地减少输入高度源参数中提供的高程源中的噪声的影响。 默认值为 0.5。

Double

提取精度

（可选）

指定结果建筑物模型的整体精度。

  • Low—A broader tolerance for the resulting 3D models will be used, which may lose some details in the building. This option has the shortest processing time.

  • Medium—A balance between building model accuracy and processing time will be used. This is the default.

  • High—The highest accuracy for the resulting 3D models will be used. This option will extend the overall processing time.

String

环境

当前工作空间, 输出坐标系, 地理变换, 输出配置关键字, 输出 M 值域, 输出 XY 值域, 输出 Z 值域, XY 分辨率, XY 容差, Z 分辨率, Z 容差, 范围, 自动提交, 并行处理因子

许可信息

  • 基本: 需要 3D Analyst
  • 标准: 需要 3D Analyst
  • 高级: 需要 3D Analyst
