Thiessen-Polygone erstellen (Analysis Tools)

Zusammenfassung

Erstellt Thiessen-Polygone aus Punkt-Features.

Jedes Thiessen-Polygon enthält nur ein einzelnes Punkt-Eingabe-Feature. Jede Position innerhalb eines Thiessen-Polygons liegt näher an ihrem zugeordneten Punkt als an allen anderen Punkten im Punkt-Eingabe-Feature.

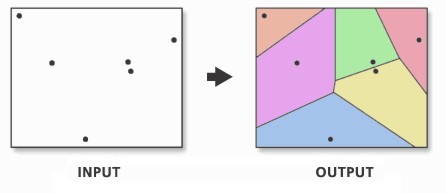

Abbildung

Thiessen tool illustration

Verwendung

Mit diesem Werkzeug wird der von den Eingabe-Punkt-Features abgedeckte Bereich in Thiessen- oder Nachbarschaftszonen geteilt. Die Zonen stellen vollständige Flächen dar, wobei jede Position innerhalb der Zone näher an ihrem zugeordneten Eingabepunkt liegt als an allen anderen Eingabepunkten.
Tauchen Sie ein:

Theoretischer Hintergrund zur Erstellung von Thiessen-Polygonen:
- Wenn S eine Reihe von Punkten in einem Koordinatensystem oder einem euklidischen Raum (x,y) ist, gilt für jeden Punkt p, dass in diesem Raum ein Punkt aus S am nächsten zu p liegt, außer wenn ein Punkt p zu zwei oder mehr Punkten von S äquidistant ist (den gleichen Abstand hat).
- Ein einzelnes Nachbarschafts-Polygon (Voronoi-Zelle) wird durch alle Punkte p definiert, die einem einzelnen Punkt aus S am nächsten liegen. Dies ist also die Gesamtfläche, in der alle Punkte p näher an einem bestimmten Punkt aus S liegen als an allen anderen Punkten aus S.
Thiessen-Nachbarschafts-Polygone sind wie folgt aufgebaut:
- Alle Punkte werden in ein unregelmäßiges Dreiecksnetz (TIN) trianguliert, das die Delaunay-Kriterien erfüllt.
- Die lotrechten Linienhalbierenden für jede Dreieckskante werden generiert und bilden die Kanten der Thiessen-Polygone. Die Position, an der die Linienhalbierenden sich überschneiden, bestimmt die Positionen für die Stützpunkte der Thiessen-Polygone.
Die äußere Grenze der Ausgabe-Feature-Class von Thiessen-Polygonen entspricht der Ausdehnung der Punkt-Eingabe-Features plus 10 %. Wenn für die Umgebung Ausdehnung ein bestimmtes Ausdehnungsfenster eingestellt ist, verwendet dieses Werkzeug die Umgebungseinstellung zum Festlegen der äußeren Grenze.

Achtung:

Dieses Werkzeug kann für Daten in einem geographischen Koordinatensystem unerwartete Ergebnisse liefern, da die vom Werkzeug verwendete Delaunay-Triangulationsmethode am besten mit Daten in einem projizierten Koordinatensystem funktioniert.

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Punkt-Eingabe-Features, aus denen Thiessen-Polygone erstellt werden.	Feature Layer
Ausgabe-Feature-Class	Die Ausgabe-Feature-Class mit den Thiessen-Polygonen, die aus den Punkt-Eingabe-Features generiert werden.	Feature Class
Ausgabefelder (Optional)	Gibt an, welche Felder der Eingabe-Features in die Ausgabe-Feature-Class übertragen werden. Nur Feature-IDs—Nur das `FID`-Feld der Eingabe-Features wird auf die Ausgabe-Feature-Class übertragen. Dies ist die Standardeinstellung. Alle Felder—Alle Felder der Eingabe-Features werden auf die Ausgabe-Feature-Class übertragen.	String

arcpy.analysis.CreateThiessenPolygons(in_features, out_feature_class, {fields_to_copy})

Name	Erläuterung	Datentyp
in_features	Die Punkt-Eingabe-Features, aus denen Thiessen-Polygone erstellt werden.	Feature Layer
out_feature_class	Die Ausgabe-Feature-Class mit den Thiessen-Polygonen, die aus den Punkt-Eingabe-Features generiert werden.	Feature Class
fields_to_copy (Optional)	Gibt an, welche Felder der Eingabe-Features in die Ausgabe-Feature-Class übertragen werden. `ONLY_FID`—Nur das `FID`-Feld der Eingabe-Features wird auf die Ausgabe-Feature-Class übertragen. Dies ist die Standardeinstellung. `ALL`—Alle Felder der Eingabe-Features werden auf die Ausgabe-Feature-Class übertragen.	String

Codebeispiel

CreateThiessenPolygons: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion CreateThiessenPolygons im Direkt-Modus verwendet wird.

import arcpy
arcpy.env.workspace = "C:/data/data.gdb"
arcpy.analysis.CreateThiessenPolygons("schools", "c:/output/output.gdb/thiessen1", "ALL")

CreateThiessenPolygons: Beispiel 2 (eigenständiges Skript)

Das folgende eigenständige Skript veranschaulicht, wie die Funktion CreateThiessenPolygons verwendet wird.

# Name: CreateThiessenPolygons_Example2.py
# Description: Creates Thiessen polygons

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data/data.gdb"

# Set local variables
inFeatures = "schools"
outFeatureClass = "c:/output/output.gdb/thiessen1"
outFields = "ALL"

# Run CreateThiessenPolygons
arcpy.analysis.CreateThiessenPolygons(inFeatures, outFeatureClass, outFields)

Umgebungen

Standard-Ausgabe-Z-Werte, M-Auflösung, M-Toleranz, Ausgabe-M-Domäne, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne, Ausgabe-Koordinatensystem, Ausdehnung, Aktueller Workspace, Geographische Transformationen, Scratch-Workspace, Ausgabe hat M-Werte, Ausgabe hat Z-Werte, Z-Auflösung, Z-Toleranz, XY-Toleranz, XY-Auflösung

Lizenzierungsinformationen

Basic: Nein
Standard: Nein
Advanced: Ja
