Primeros pasos con Pipeline Referencing
Disponible con licencia de Location Referencing.
ArcGIS Pipeline Referencing es una extensión orientada para satisfacer las necesidades de referenciación de ubicación de la industria de las canalizaciones de transmisión. La extensión proporciona capacidades para administrar redes de sistemas de referenciación lineal utilizadas para localizar activos, características y otros datos en y alrededor de redes de canalizaciones de transmisión. Se logra proporcionando un sistema de referenciación lineal que evoluciona y amplía el conjunto original de capacidades LRS presentes en ArcGIS hoy mismo.
Nota:
En ArcGIS Pro 3.8, las herramientas de la pestaña Location Referencing se trasladarán a la pestaña Referencia lineal.
Pipeline Referencing proporciona una solución de administración de datos de referenciación lineal habilitada para SIG para organizaciones de canalizaciones. Admite las siguientes operaciones:
Modelo de información LRS
Herramientas de carga de eventos y de red
Edición de red
Edición de eventos
Herramientas de geoprocesamiento
Servicios Web
Más información sobre la instalación y el licenciamiento en ArcGIS Pro
Modelo de datos LRS
Para usar Pipeline Referencing, debe tener sus datos en el modelo de datos LRS. Pipeline Referencing tiene un modelo de datos para redes LRS (rutas) y un modelo de datos flexible para eventos LRS que permiten modelar sus propias clases de entidad de eventos.
Pipeline Referencing proporciona la capacidad de editar y mantener redes LRS y datos de eventos asociados. También admite la actualización de mediciones de eventos y asociaciones de rutas en función de los cambios realizados en una red LRS.
Antes de utilizar herramientas de Pipeline Referencing, lea la información sobre los conceptos fundamentales de la red LRS y el modelo de información de eventos LRS. Estos conceptos no solo ayudan a entender el proceso de carga de datos, sino también a establecer la base para utilizar las herramientas.
Modelo de datos de servicios públicos y canalizaciones (UPDM)
El modelo de datos de servicios públicos y canalizaciones (UPDM) incluye clases de entidad predefinidas para eventos y entidades de la red de canalizaciones. El UPDM se basa en el modelo de datos utilizado por Pipeline Referencing.
Con Pipeline Referencing, tiene la flexibilidad de definir su propio modelo de datos de eventos o utilizar UPDM.
Puede crear el esquema UPDM en una geodatabase de archivos y cargar todos los datos necesarios. Una vez que se cargan los datos, puede migrar su LRS a una geodatabase corporativa.
Puede modelar su propia geodatabase LRS mediante UPDM o un modelo de datos listo para usar, que requiere crear un LRS, crear eventos LRS y cargar datos de eventos mediante la herramienta Incorporar eventos.
Nota:
Modelar una geodatabase LRS es un proceso implicado y recomendado solo para personas con experiencia.
Más información sobre cómo administrar conjuntamente Pipeline Referencing y una red de servicios
Carga de eventos y red LRS
El modelado, la creación y la configuración del LRS, las redes y los eventos, incluida la carga de rutas y eventos, se administran en ArcGIS Pro mediante las herramientas de geoprocesamiento.
Más información sobre la creación de LRS, redes y eventos

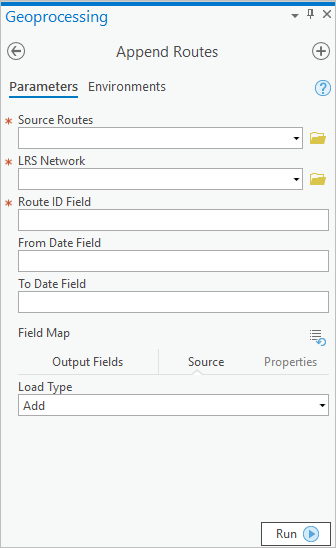

Utilice la herramienta Incorporar rutas para cargar rutas. Se pueden cargar redes tanto continuas como de ingeniería.

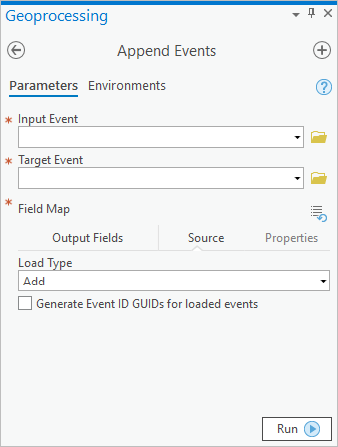

Utilice la herramienta Incorporar eventos para cargar eventos. Se pueden cargar tanto tablas de eventos como clases de entidad de eventos.
Edición de red LRS

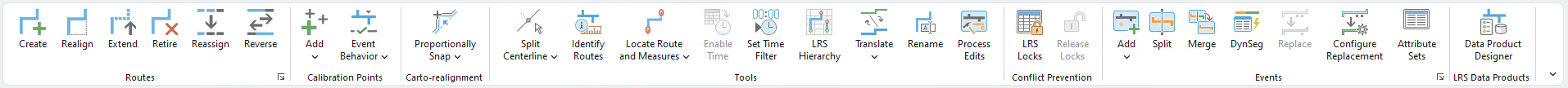

Para editar redes LRS, debe utilizar la pestaña Location Referencing que forma parte de Pipeline Referencing. Esta pestaña admite la edición de los elementos del modelo de información de Pipeline Referencing utilizados para crear una red LRS. En esta pestaña puede crear una ruta, realinear una ruta, reasignar una, retirar una ruta, extender una ruta y realinear cartográficamente rutas. También puede editar puntos de calibración y líneas centrales. No puede editar direcciones de ruta LRS, pero puede utilizar estas herramientas para aplicar ediciones a las rutas LRS. La pestaña Location Referencing se basa en el contexto y solo está disponible si se han agregado datos LRS al mapa.
Las entidades de Pipeline Referencing (rutas, eventos, puntos de calibración e intersecciones) tienen el cuenta el tiempo. Si está configurando mapas para editar redes, se recomienda que configure la compatibilidad con el tiempo para cada una de estas capas en el mapa.
Edición de eventos LRS

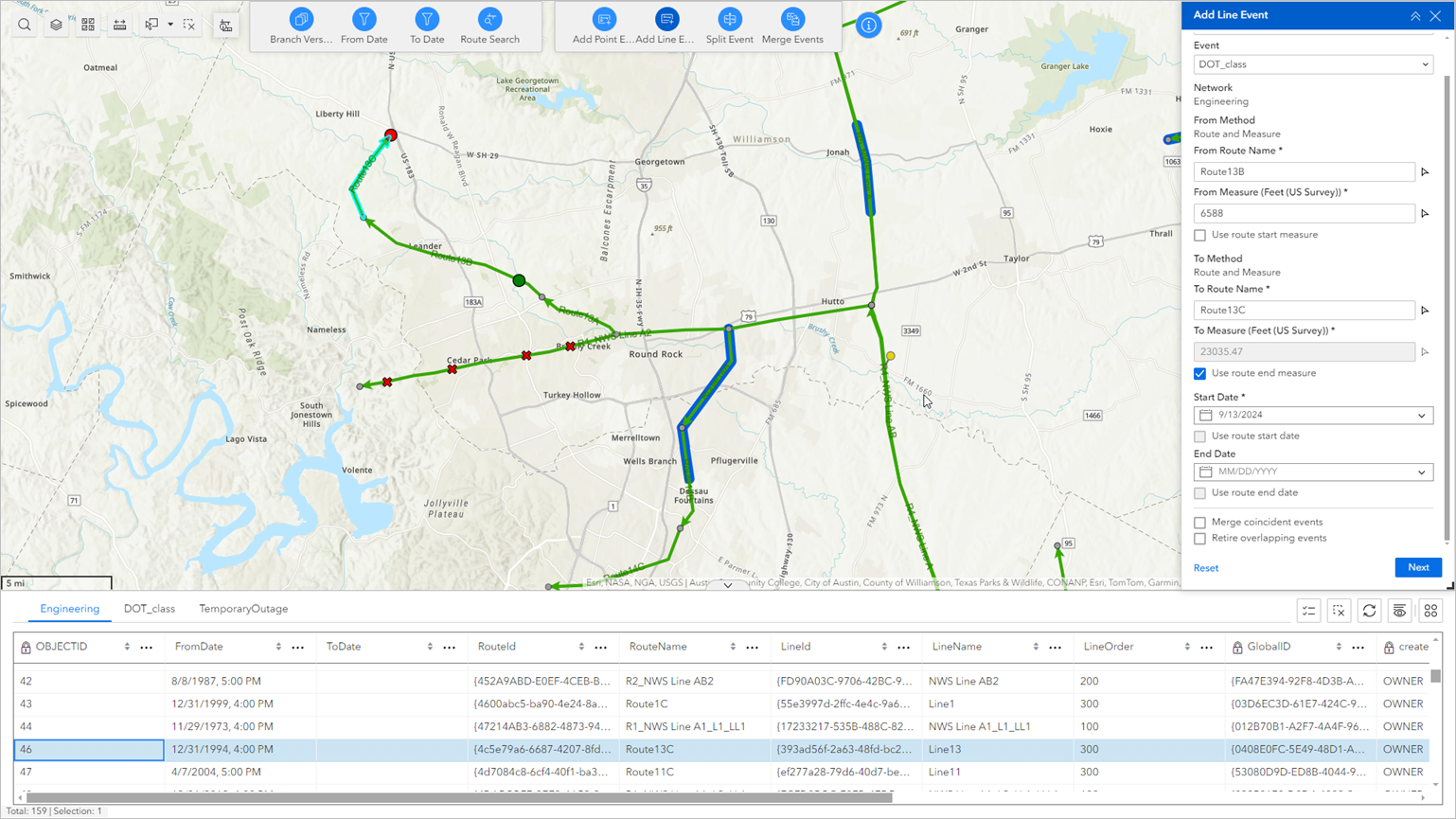

Pipeline Referencing permite la edición de eventos mediante widgets de Experience Builder.
Experience Builder se basa en ArcGIS Enterprise.
Herramientas de geoprocesamiento LRS
Pipeline Referencing incluye un conjunto de herramientas de geoprocesamiento que admiten la carga, el procesamiento y las transformaciones de datos LRS.
Servicios web LRS
Pipeline Referencing amplía el servicio de mapas de ArcGIS Server para proporcionar capacidad de referencia lineal a los datos como servicios REST. Entre estas funcionalidades se incluyen las siguientes:
Edición de eventos
Convertir coordenadas en medidas
Convertir medidas en coordenadas
Traducir entre sistemas de medición
Segmentar capas de eventos de forma dinámica
Detectar huecos, superposiciones y mediciones no válidas en eventos
Para obtener más información sobre los servicios y el desarrollo de servicios, consulte lo siguiente:
Control de calidad
Pipeline Referencing proporciona comprobaciones de control de calidad para redes LRS y datos de eventos. Además, Pipeline Referencing incluye ArcGIS Data Reviewer, un conjunto de funciones que amplía el software de ArcGIS para comprobar los datos y administrar errores de datos.
Más información sobre ArcGIS Data Reviewer
Administración de flujos de trabajo
Pipeline Referencing incluye acceso a capacidades estándar de ArcGIS Workflow Manager que puede utilizar para administrar flujos de trabajo en unidades empresariales y desarrollar un proceso estandarizado para administrar datos LRS en la organización.
