Définition des règles et mises en page caractéristiques des modèles de diagramme de circuit
Les diagrammes de circuit sont gérés par des modèles spécifiques. Le processus de génération des diagrammes de circuit est également légèrement différent de celui des diagrammes standards et des diagrammes système de sous-réseau.
Paramètres du modèle de diagramme de circuit
Un modèle de diagramme de circuit présente deux caractéristiques spécifiques :
Il est associé à un domaine de télécommunications en particulier
Il inclut une règle de traçage configurée pour exécuter un traçage de type Circuit
Ces deux paramètres sont obligatoires pour les modèles de diagramme de circuit. De plus, comme les autres modèles de diagramme, ils prennent en charge les configurations suivantes :
Règles de diagramme pour simplifier le circuit ; par exemple, les règles Réduire le conteneur ou Réduire la jonction.
Ces règles peuvent être configurées après la règle de traçage. Dans tous les cas, il n’est pas utile de configurer une règle de diagramme avant la règle de traçage. Elles seront toujours ignorées lors du processus de génération du diagramme de circuit.
Mises en page du diagramme ; par exemple, la mise en page Smart Tree (Arborescence dynamique)
Les mises en page peuvent être configurées pour être appliquées automatiquement à la fin du processus de génération du diagramme.
Les sections ci-dessous mettent en évidence les paramètres minimaux attendus pour les modèles de diagramme de circuit.

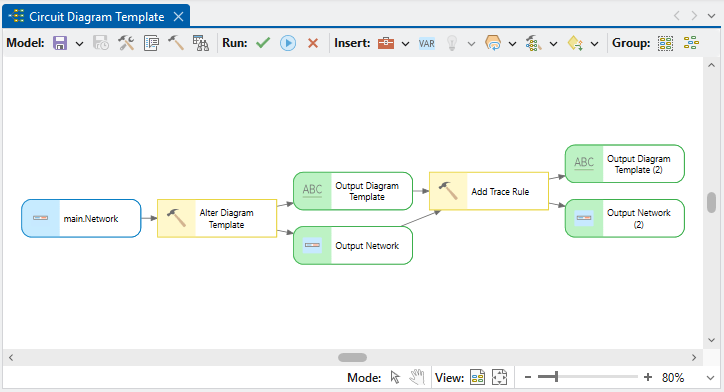

Modèle de géotraitement du modèle de diagramme de circuit
Le modèle de géotraitement utilisé pour configurer un modèle de diagramme de ce type peut être configuré à l’aide de deux outils de configuration de diagramme de réseau : l’outil Modifier un modèle de diagramme et l’outil Ajouter une règle de traçage.

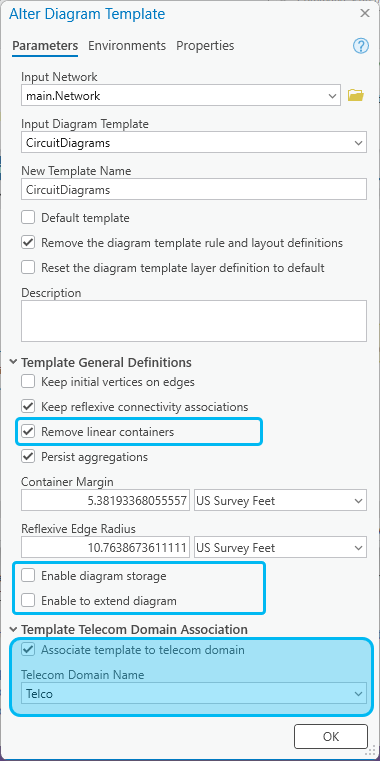

Paramètres de l’outil Modifier un modèle de diagramme
Les paramètres de la section Template Telecom Domain Association (Association du modèle à un domaine de télécommunications) sont essentiels pour déterminer si l’élément de menu Generate diagram (Générer un diagramme) est disponible dans la fenêtre Find Circuits (Rechercher les circuits).
L’option Associate template to telecom domain (Associer le modèle à un domaine de télécommunications) doit être activée.
Le nom du réseau de domaine de télécommunications auquel le modèle s’applique doit être sélectionné dans la liste Telecom Domain Name (Nom du domaine de télécommunications).
Les autres options illustrées dans le graphique ci-dessus sont les paramètres recommandés pour générer de meilleurs diagrammes de circuit. Mention spéciale pour trois d’entre eux :
Option Remove linear containers (Supprimer les conteneurs linéaires) : à activer pour simplifier la suppression de tous les conteneurs linéaires inclus par défaut lors de la génération du diagramme.
Option Enable diagram storage (Activer le stockage des diagrammes) : à désactiver puisqu’il n’est pas nécessaire de stocker des diagrammes de circuit.
Option Enable to extend diagram (Activer l’extension des diagrammes) : à désactiver car il n’est pas logique d’étendre un diagramme de circuit. De plus, les processus Extend Diagram (Étendre le diagramme) et Append to Diagram (Ajouter au diagramme) sont incompatibles avec le mode de génération des diagrammes de circuit.

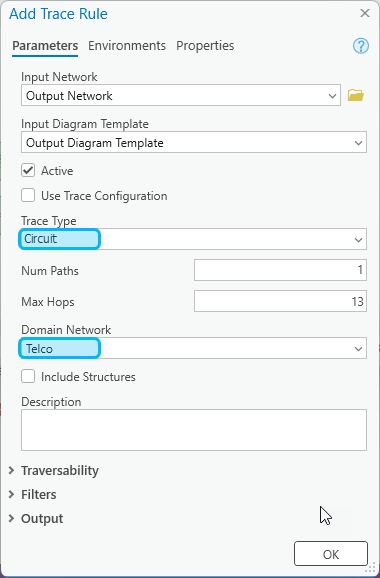

Paramètres de l’outil Ajouter une règle de traçage
La règle de traçage permettant de générer des diagrammes de circuit doit être configurée de façon à exécuter un traçage de type Circuit et à spécifier le nom du réseau de domaine de télécommunications sur lequel le traçage s’appliquera.
Les autres paramètres de la règle sont les valeurs par défaut.
Important :
Le nom spécifié dans Domain Network (Réseau de domaine) dans l’outil Ajouter une règle de traçage doit correspondre à la valeur définie dans Telecom Domain Name (Nom du domaine de télécommunications) dans l’outil Modifier un modèle de diagramme.
Processus de génération d’un diagramme de circuit
Le processus de génération d’un diagramme de circuit fonctionne des manières suivantes
À partir du nom en entrée, il analyse les paramètres de modèle associés et recherche une règle de traçage.
Si la règle de traçage détectée est configurée de façon à appliquer une trace de type Circuit sur un réseau de domaine de télécommunications en particulier et que le nom en entrée correspond à un nom de circuit défini le long de ce réseau de domaine de télécommunications, elle trace ce circuit et génère un premier graphe de diagramme en mémoire constitué de tous les composants le long du circuit tracé. Ce graphique de diagramme peut inclure des tronçons schématiques purs représentant les connexions implicites entre les sections ou entre les éléments de réseau contenus le long du circuit tracé.
Important :
Si aucune règle de traçage n’est configurée pour le modèle associé, le diagramme généré est vide. Si une règle de traçage existe, mais qu’elle n’applique pas le traçage de type Circuit, la génération du diagramme échoue.
Ensuite, la génération du diagramme se poursuit de la même manière que pour tout autre diagramme :
Si d’autres règles de diagramme existent sur le modèle associé, elles s’appliquent à tour de rôle dans l’ordre dans lequel elles ont été configurées pour modifier progressivement le graphe de diagramme en mémoire.
Si une mise en page active de diagramme est présente sur le modèle associé, elles s’appliquent chacune leur tour selon l’ordre séquentiel d’entrée pour mettre en page le contenu du diagramme.
Au terme de la génération, le diagramme s’ouvre dans une nouvelle carte de diagramme.
Remarque :
La définition de la couche de diagramme doit inclure les couches de tronçons schématiques Inferred Connectivity (Connectivité inférée) et Virtual Connectivity (Connectivité virtuelle) pour représenter correctement les connexions implicites entre les sections ou entre les éléments de réseau contenus le long des circuits tracés. Reportez-vous à l’option Schematic Edges (Tronçons schématiques) de l’outil Créer la définition de la couche de diagramme.
