Начало работы с Pipeline Referencing
Доступно с лицензией Location Referencing.
ArcGIS Pipeline Referencing — это дополнительный модуль, предназначенный для удовлетворения базовых потребностей в определении и привязке местоположений для систем трубопроводов. Дополнительный модуль предоставляет возможности управления сетями систем линейных координат (LRS), используемых для размещения оборудования, характеристик и других данных в сетях трубопроводов и вокруг них. Это достигается предоставлением систем линейных координат, которые включают и расширяют исходный набор возможностей LRS, входящих в ArcGIS сегодня.
Примечание:
В ArcGIS Pro 3.8 инструменты набора Location Referencing будут перемещены на вкладку Системы линейных координат.
Pipeline Referencing предоставляет ГИС-решение по управлению данными систем линейных координат для трубопроводных организаций. Оно поддерживает следующее:
Информационная модель LRS
Инструменты загрузки сети и событий
Редактирование сети
Редактирование события
Инструменты геообработки
Веб-сервисы
Более подробно об установке и лицензировании в ArcGIS Pro
Модель данных LRS
Для использования Pipeline Referencing ваши данные должны быть в модели данных LRS. Pipeline Referencing имеет модель данных для сетей LRS (маршрутов) и гибкую модель данных для событий LRS, которая позволяет моделировать собственные классы объектов событий.
Pipeline Referencing предоставляет возможность редактировать и поддерживать сети LRS и связанные с ними данные событий. Он поддерживает обновление данных измерений событий и связей маршрутов на основе изменений в сети LRS.
Перед использованием инструментов Pipeline Referencing ознакомьтесь с информацией об основополагающих концепциях, лежащих в основе сети LRS и информационной модели событий LRS. Эти концепции не только помогают понять процесс загрузки данных, но и закладывают основу для использования инструментов.
Utility and Pipeline Data Model (UPDM)
Модель Utility and Pipeline Data Model (UPDM) включает предопределенные классы объектов для событий и объектов сети трубопроводов. UPDM основана на модели данных, используемой в Pipeline Referencing.
С помощью Pipeline Referencing у вас есть возможность задать свою собственную модель данных событий или использовать UPDM.
Вы можете создать схему UPDM в файловой базе геоданных или загрузить все необходимые данные. После загрузки данных вы можете перенести LRS в многопользовательскую базу геоданных.
Вы можете смоделировать свою базу геоданных LRS с помощью UPDM или нестандартной модели данных, для чего необходимо создать LRS, создать события LRS и загрузить данные событий с помощью инструмента Присоединить события.
Примечание:
Моделирование базы геоданных LRS — это довольно сложный процесс, который рекомендуется только для опытных пользователей.
Более подробно о совместном управлении Pipeline Referencing и инженерной сетью
Сеть LRS и загрузка событий
Моделирование, создание и конфигурация LRS, сетей и событий, включая загрузку маршрутов и событий, управляются в ArcGIS Pro с помощью инструментов геообработки.
Более подробно о создании LRS, сетей и событий

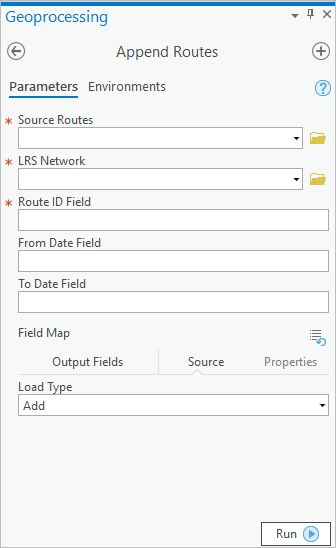

Используйте инструмент Добавить маршруты, чтобы загрузить маршруты. Могут быть загружены как непрерывные, так и инженерные сети.

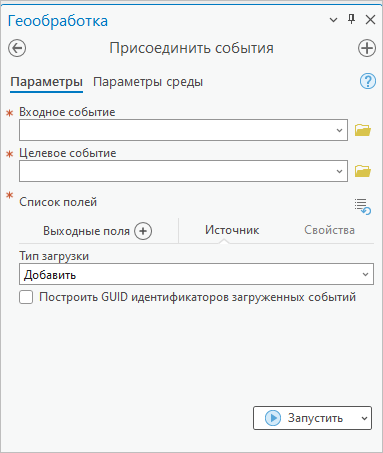

Используйте инструмент Присоединить события, чтобы загрузить события. Могут быть загружены как таблицы событий, так и классы объектов событий.
Редактирование сети LRS

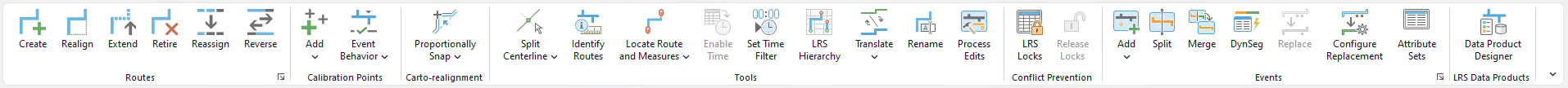

Чтобы редактировать сети LRS, вы должны использовать вкладку Location Referencing, которая является частью Pipeline Referencing. Эта вкладка поддерживает редактирование элементов информационной модели Pipeline Referencing, используемых для построения сети LRS. На этой вкладке вы можете создать маршрут, перенаправить маршрут, переназначить маршрут, исключить маршрут, продлить маршрут и картографически перестроить маршруты. Вы можете также редактировать калибровочные точки и центральные линии. Вы не можете редактировать путевые листы LRS, но вы можете использовать эти инструменты для применения изменений в маршрутах LRS. Вкладка Location Referencing зависит от контекста и доступна, только если у вас есть данные LRS, добавленные на карту.
Объекты Pipeline Referencing (маршруты, события, калибровочные точки и пересечения) учитывают время. Если вы настраиваете карты для редактирования сетей, рекомендуется настроить поддержку времени для каждого из этих слоев в карте.
Редактирование событий LRS

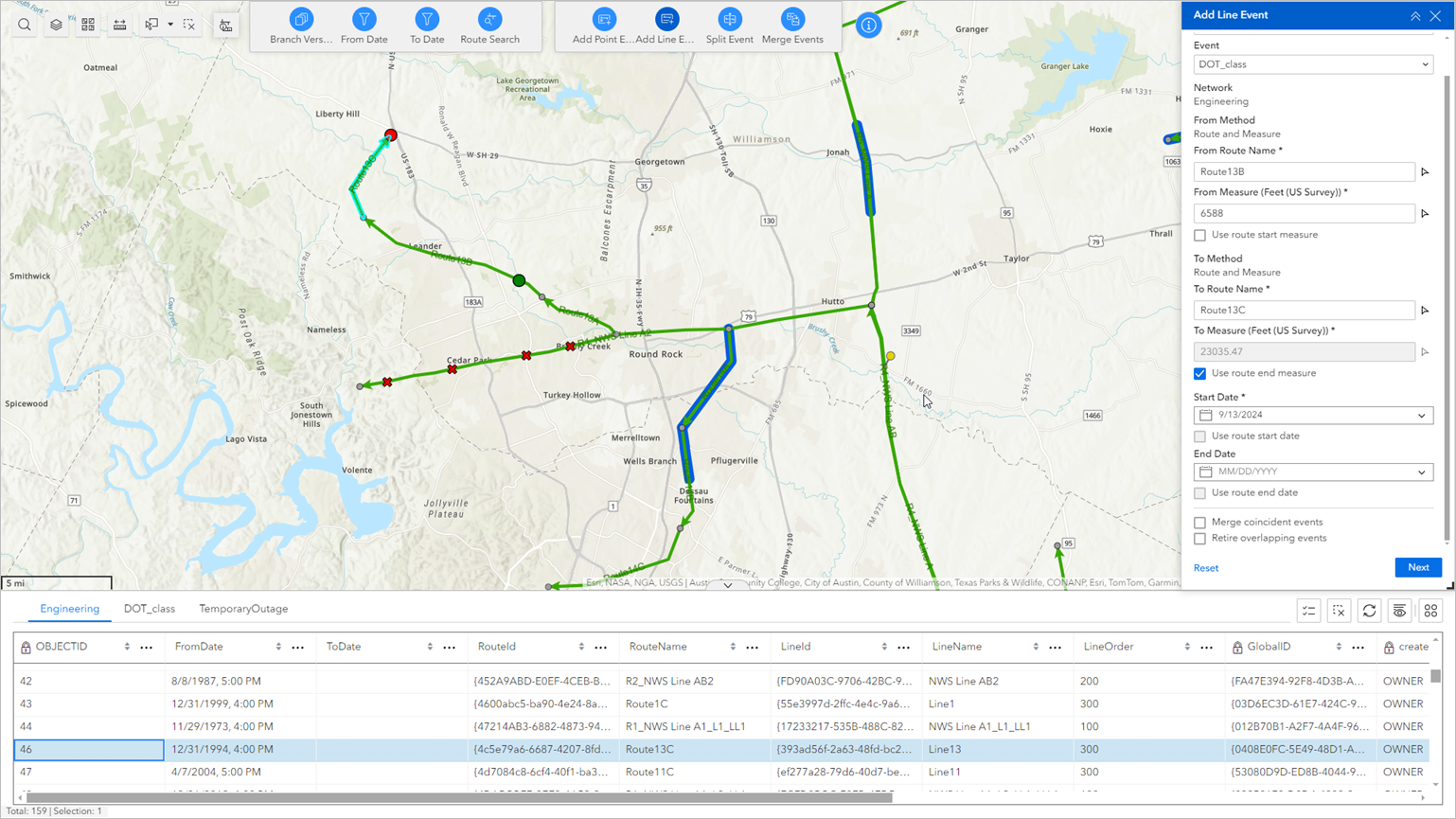

Pipeline Referencing поддерживает редактирование событий через виджеты Experience Builder.
Experience Builder работает на базе ArcGIS Enterprise.
Узнайте больше об использовании Experience Builder и развертывании виджетов Location Referencing
Инструменты геообработки LRS
Pipeline Referencing включает набор инструментов геообработки, который поддерживает загрузку, обработку и преобразование данных LRS.
Веб-сервисы LRS
Pipeline Referencing расширяет картографический сервис ArcGIS Server, предоставляя вашим данным возможности системы линейных координат через REST-сервисы. К этим функциям относятся:
Редактирование события
Перевод координат в измерения
Перевод измерений в координаты
Перевод между системами измерений
Динамическое сегментирование слоев событий
Удаление пробелов, перекрытий и некорректных измерений в событиях
Более подробно о сервисах и разработке для сервисов см. в следующих разделах:
Контроль качества
Pipeline Referencing обеспечивает контроль качества для сетей LRS и данных событий. Кроме того, Pipeline Referencing включает в себя ArcGIS Data Reviewer — набор функций, который расширяет платформу ArcGIS для проверки данных и управления ошибками данных.
Более подробно об ArcGIS Data Reviewer
Управление рабочим процессом
Pipeline Referencing включает доступ к стандартным возможностям ArcGIS Workflow Manager, используемым для управления рабочими процессами в различных подразделениях и для разработки стандартизированного процесса управления данными LRS в организации.
