Извлечь здания LOD2 (Инструменты 3D Analyst)

Краткая информация

Создает 3D-модели зданий, используя их контуры полигонов и источник высоты на основе растра или облака точек.

Иллюстрация

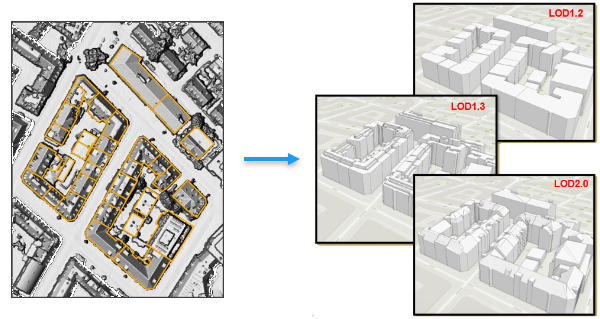

Иллюстрация инструмента Извлечь здания LOD2

Эти данные предоставлены городом Цюрих.

Использование

  • Характеристики выходных моделей зданий описаны концептом Levels of Detail (LOD) в стандарте CityGML. Этот инструмент поддерживает построение LOD 1.2, LOD 1.3 и LOD 2.0. В моделях LOD 1.x используется плоское отображение крыши; модели LOD 2.x получают уклон и направленную ориентацию крыши.

  • В источнике высот полигоны контуров зданий должны быть выровнены по профилю высот этой структуры. Несоответствие между контуром и источником высот может привести к искажению выходных объектов.

  • Все контуры зданий должны представлять единые смежные структуры без перекрывающихся полигонов. Перекрывающиеся полигоны, принадлежащие одному и тому же зданию, которые могут использоваться для обозначения сооружений на крыше, следует исключить из этого контура, запустив инструмент Слияние.

  • При использовании слоя набора данных LAS в качестве источника высот инструмент будет учитывать фильтры точек, которые применяются к слою. В наборе данных LAS должны быть указаны точки земной поверхности и точки зданий, включенные в фильтры слоев. Классифицированный лидар не требуется, но если точки классифицированы, их фильтрация может улучшить качество результата и сократить время обработки. Используйте инструмент Классифицировать поверхность Земли LAS для классификации точек земной поверхности и инструмент Классифицировать здания в LAS для классификации точек крыш зданий. Затем полученный в результате набор данных LAS можно отфильтровать по классам 2 и 6, чтобы для создания выходных данных о зданиях обеспечить использование только данных о высоте точек крыш здания и высоте относительно земной поверхности.

  • Если входной источник высот содержит большое количество шума, рассмотрите возможность увеличения уровня сглаженности, чтобы минимизировать искажения в выходных 3D-зданиях.

  • Этот инструмент использует параллельную обработку для повышения производительности, разделяя генерируемые здания на несколько ядер. Можно задавать число используемых ядер через задание параметра среды Коэффициент параллельной обработки. По умолчанию, этот инструмент использует все доступные ядра. Чтобы изменить количество ядер, укажите их точное количество или процент от ядер CPU, которые будут задействованы.

Параметры

Подпись Объяснение Тип данных

Входной источник высот

Набор растровых данных, набор данных мозаики или слой набора данных LAS, который предоставляет информацию о высотах для моделируемых зданий. Если входными данными является набор данных LAS, отфильтрованные точки слоя будут обработаны. Важно, чтобы в фильтры слоя набора данных LAS были внесены как точки земной поверхности, так и точки зданий.

Raster Layer; Mosaic Layer; LAS Dataset Layer

Входные контуры зданий

Полигональные объекты, представляющие контур извлекаемых зданий.

Feature Layer

Выходной класс объектов-мультипатчей

Выходные объекты-мультипатчи, которые будут содержать 3D-модели зданий.

Feature Class

Уровень детальности

(Дополнительный)

Указывает уровень детальности, который будет использован для создания крыш моделей зданий. Каждое здание распространится от крыши до окружающего уровня земли.

  • LOD1.2–The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the entire building.

  • LOD1.3–The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the element.

  • LOD2.0–The slope and directional orientation of the building rooftop and its larger elements will be represented. This is the default.

String

Уровень сглаженности

(Дополнительный)

Значение между 0.0 и 1.0, которое влияет на то, насколько детали зданий будут сохранены или обобщены. Большее значение означает упрощенный вывод, а меньшее с большей вероятностью извлечет подэлементы зданий. Большее значение может помочь уменьшить влияние шума в источнике высот, предоставленном в параметре Входной источник высот. Значение по умолчанию равно 0.5.

Double

Точность извлечения

(Дополнительный)

Указывает более широкую точность результирующей модели здания.

  • Low–A broader tolerance for the resulting 3D models will be used, which may lose some details in the building. This option has the shortest processing time.

  • Medium–A balance between building model accuracy and processing time will be used. This is the default.

  • High–The highest accuracy for the resulting 3D models will be used. This option will extend the overall processing time.

String

Параметры среды

Текущая рабочая область, Выходная система координат, Географические преобразования, Выходное ключевое слово конфигурации, Выходной M домен, Выходной XY домен, Выходной Z домен, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Экстент, Автоподтверждение, Коэффициент параллельной обработки

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
