Block-Statistiken (Spatial Analyst Tools)

Zusammenfassung

Partitioniert die Eingabe in nicht überlappende Blöcke und berechnet die Statistik der Werte innerhalb jedes Blocks. Der Wert wird allen Zellen in jedem Block in der Ausgabe zugewiesen.

Weitere Informationen zur Funktionsweise von "Block-Statistiken"

Abbildung

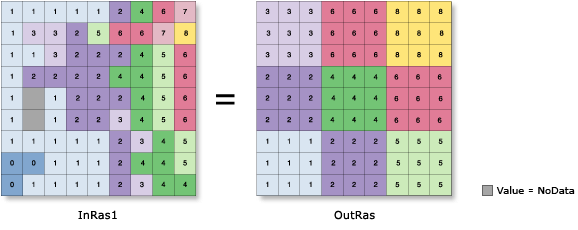

Eingabe- und Ausgabewerte des Werkzeugs "Block-Statistiken" für eine Rechtecknachbarschaft mit dem statistischen Set "Maximum" — OutRas = BlockStatistics(InRas1, NbrRectangle(3,3,"CELL"), "MAXIMUM", "DATA")

Verwendung

Es stehen mehrere Nachbarschaftsformen und Statistiktypen zur Auswahl. Die verfügbaren Statistiken hängen vom Typ des Eingabe-Rasters ab.
Folgende Nachbarschaftsformen sind verfügbar: Kreisring, Kreis, Rechteck und Keil. Mithilfe einer Kernel-Datei können benutzerdefinierte Nachbarschaftsformen definiert werden.
Wenn eine kreisförmige, kreisringförmige oder keilförmige Nachbarschaft angegeben wird (abhängig von der Größe der Nachbarschaft) werden Zellen, die nicht rechtwinklig zur X- oder Y-Achse sind, möglicherweise nicht in den Berechnungen berücksichtigt. Diese Zellenpositionen erhalten jedoch den resultierenden Wert aus den Berechnungen der Nachbarschaft, da sie im kleinsten umgebenden Rechteck (bzw. Ausgabeblock) dieser kreisförmigen Nachbarschaftstypen liegen.
Für eine Nachbarschaft vom Typ "Unregelmäßig" und "Gewichtung" muss ein Wert für Kernel-Datei angegeben werden. Eine Kernel-Datei ist eine ASCII-Textdatei, die die Werte und die Form einer Nachbarschaft angibt. Die Datei kann mit einem beliebigen Texteditor erstellt werden. Die Datei muss die Erweiterung .txt aufweisen, und im Dateinamen dürfen keine Leerzeichen enthalten sein.

Informationen zum Erstellen und Verwenden von Kernel-Dateien finden Sie unter "Funktionsweise von "Block-Statistiken"" in den Abschnitten "Unregelmäßig" und "Gewichtung".
Bei Integer-Rastern als Eingabe lauten die gültigen Auswahloptionen für Statistiktyp wie folgt: "Mehrheit", "Maximum", "Mittelwert", "Medianwert", "Minimum", "Minderheit", "Bereich", "Standardabweichung", "Summe" und "Varianz". Bei Gleitkomma-Rastern als Eingabe lauten die gültigen Statistiken: "Maximum", "Mittelwert", "Minimum", "Bereich", "Standardabweichung" und "Summe". "Mehrheit", "Medianwert", "Minderheit" und "Varianz" sind nicht verfügbar.
Wenn es sich bei der Eingabe um ein Integer-Raster handelt, ist die Ausgabe der folgenden Statistiken ebenfalls ein IntegerRaster: "Mehrheit", "Maximum", "Medianwert", "Minimum", "Minderheit", "Bereich", "Summe" und "Varianz". Bei den Statistiken "Mittelwert" und "Standardabweichung" ist die Ausgabe vom Typ "Float".

Wenn das Eingabe-Raster vom Typ "Gleitkomma" ist, ist auch die Ausgabe für alle verfügbaren Statistiktypen vom Typ "Gleitkomma".
Wenn bei der Berechnung von Medianwerten eine Blocknachbarschaft eine ungerade Anzahl von Zellen aufweist, werden die Werte geordnet, und der mittlere Wert wird als Medianwert ausgegeben. Bei einer geraden Anzahl von Zellen in einem Block werden die Werte geordnet, und es wird der niedrigere der beiden mittleren Werte ausgewählt.
Bei Mehrheits- und Minderheitsberechnungen wird bei einem Gleichstand der niedrigste der beiden Werte ausgegeben.
Beim Parameter Nachbarschaft kann die Option Gewichtung nur für die Statistiktypen Mittelwert, Standardabweichung und Summe festgelegt werden.
Weitere Informationen zu den Geoverarbeitungsumgebungen für dieses Werkzeug finden Sie unter "Analyseumgebungen und Spatial Analyst".

Beschriftung	Erläuterung	Datentyp
Eingabe-Raster	Das Raster, für das eine Statistik für Zellenblöcke berechnet wird.	Raster Layer
Nachbarschaft (Optional)	Die Zellen im Verarbeitungsblock, die bei der Statistikberechnung verwendet werden. Es stehen verschiedene vordefinierte Nachbarschaftstypen zur Auswahl. Alternativ kann ein benutzerdefinierter Kernel definiert werden. Nach Auswahl des Nachbarschaftstyps können weitere Parameter festgelegt werden, um die endgültige Definition von Form, Größe und Maßeinheiten vorzunehmen. Die Standardnachbarschaft ist ein Quadrat mit einer Breite und Höhe von drei Zellen. Im Folgenden sind die Formen der verfügbaren Nachbarschaftstypen beschrieben: Kreisring, Innerer Radius, Äußerer Radius, Einheitentyp Eine ring- oder kreisringförmige Nachbarschaft, die durch einen inneren und äußeren Radius definiert ist. Der Radius muss einen Wert von mindestens 1 Zelle aufweisen, und der äußere Radius muss größer sein als der innere Radius. Der Maximalwert für den inneren Radius beträgt 2046 Zellen und der Maximalwert für den äußeren Radius 2047 Zellen. Der Standardkreisring hat einen inneren Radius von 1 Zelle und einen äußeren Radius von 3 Zellen. Kreis, Radius, Einheitentyp Eine kreisförmige Nachbarschaft mit dem gegebenen Radius. Der Radius muss einen Wert von mindestens 1 Zelle und darf einen Wert von maximal 2047 Zellen aufweisen. Der Standardradius beträgt 3 Zellen. Rechteck, Höhe, Breite, Einheitentyp Eine rechteckige Nachbarschaft, die durch Breite und Höhe definiert ist. Der Minimalwert für Breite oder Höhe beträgt 1 Zelle und der Maximalwert 4096 Zellen. Der Standard ist das Quadrat mit einer Breite und Höhe von drei Zellen. Keil, Radius, Anfangswinkel, Endwinkel, Einheitentyp Eine keilförmige Nachbarschaft, die durch einen Radius, einen Anfangswinkel und einen Endwinkel definiert wird. Der Radius muss einen Wert von mindestens 1 Zelle und darf einen Wert von maximal 2047 Zellen aufweisen. Der Keil dehnt sich gegen den Uhrzeigersinn vom Anfangswinkel zum Endwinkel aus. Die Winkel werden in Grad angegeben, wobei 0 bzw. 360 Grad Osten darstellt. Es können negative Winkel verwendet werden. Der Standardkeil reicht von 0 bis 90 Grad mit einem Radius von drei Zellen. Unregelmäßig, Kernel-Datei Eine benutzerdefinierte Nachbarschaft, deren Spezifikationen durch die angegebene Kernel-Textdatei festgelegt werden. Der Minimalwert für Breite oder Höhe des Kernels beträgt 1 Zelle und der Maximalwert 4096 Zellen. Gewichtung, Kernel-Datei Eine benutzerdefinierte Nachbarschaft, deren Spezifikationen durch die angegebene Kernel-Textdatei festgelegt werden, die Gewichtungen auf die Elemente der Nachbarschaft anwenden kann. Der Minimalwert für Breite oder Höhe des Kernels beträgt 1 Zelle und der Maximalwert 4096 Zellen. Für die Nachbarschaftstypen "Kreisring", "Kreis", "Rechteck" und "Keil" können die Entfernungseinheiten der Parameter als Einheiten der Zelle oder der Karte angegeben werden. Die Standardeinstellung sind Zelleneinheiten. Bei Kernel-Nachbarschaften definiert die erste Zelle in der Kernel-Datei die Breite und Höhe der Nachbarschaft als Anzahl von Zellen. In den darauffolgenden Zeilen ist angegeben, wie der Eingabewert verarbeitet wird, der der jeweiligen Position im Kernel entspricht. Ist beim Nachbarschaftstyp "Unregelmäßig" oder "Gewichtung" ein Wert von 0 in der Kernel-Datei angegeben, wird die entsprechende Position nicht in die Berechnung einbezogen. Bei einer unregelmäßigen Nachbarschaft bedeutet ein Wert von 1, dass die entsprechende Eingabezelle in die Berechnung einbezogen wird. Bei einer gewichteten Nachbarschaft gibt der Wert für die jeweilige Position an, mit welchem Faktor der Eingabezellenwert multipliziert wird. Es können positive, negative sowie Dezimalwerte verwendet werden.	Neighborhood
Statistiktyp (Optional)	Gibt den zu berechnenden Statistiktyp an. Der Standardstatistiktyp ist Mittelwert. Wenn das Eingabe-Raster ein Integer-Raster ist, sind alle Statistiktypen verfügbar. Wenn das Eingabe-Raster ein Gleitkomma-Raster ist, sind nur die Statistiken Mittelwert, Maximum, Minimum, Bereich, Standardabweichung und Summe verfügbar. Mittelwert—Der Mittelwert (Durchschnittswert) der Zellen innerhalb der Nachbarschaft wird berechnet. Mehrheit—Die Mehrheit (der am häufigsten auftretende Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. Maximum—Der Maximalwert (der höchste Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. Medianwert—Der Medianwert der Zellen innerhalb der Nachbarschaft wird berechnet. Minimum—Der Minimalwert (der kleinste Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. Minderheit—Die Minderheit (der am seltensten auftretende Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. Bereich—Der Bereich (Differenz zwischen größtem und kleinstem Wert) der Zellen in der Nachbarschaft wird berechnet. Standardabweichung—Die Standardabweichung der Zellen innerhalb der Nachbarschaft wird berechnet. Summe—Die Summe der Zellen innerhalb der Nachbarschaft wird berechnet. Varianz—Die Varianz (die Anzahl der Einzelwerte) der Zellen innerhalb der Nachbarschaft wird berechnet.	String
NoData-Werte in Berechnungen ignorieren (Optional)	Gibt an, ob NoData-Werte bei der Statistikberechnung ignoriert werden. Aktiviert—Ein NoData-Wert innerhalb einer Block-Nachbarschaft wird ignoriert, falls vorhanden. Nur Zellen innerhalb der Nachbarschaft, die Datenwerte aufweisen, werden bei der Ermittlung des Ausgabewertes verwendet. Dies ist die Standardeinstellung. Deaktiviert—Wenn eine Zelle innerhalb der Blocknachbarschaft den Wert "NoData" aufweist, hat auch die Ausgabe für diese Zelle in dem entsprechenden Block den Wert "NoData". Das Vorhandensein eines NoData-Wertes bedeutet, dass nicht genügend Informationen verfügbar sind, um den statistischen Wert für die Nachbarschaft zu bestimmen.	Boolean

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Raster	Das Ausgabe-Raster für "Block-Statistiken".	Raster

BlockStatistics(in_raster, {neighborhood}, {statistics_type}, {ignore_nodata})

Name	Erläuterung	Datentyp
in_raster	Das Raster, für das eine Statistik für Zellenblöcke berechnet wird.	Raster Layer
neighborhood (Optional)	Die Zellen im Verarbeitungsblock, die bei der Statistikberechnung verwendet werden. Es stehen verschiedene vordefinierte Nachbarschaftstypen zur Auswahl. Alternativ kann ein benutzerdefinierter Kernel definiert werden. Nach Auswahl des Nachbarschaftstyps können weitere Parameter festgelegt werden, um die endgültige Definition von Form, Größe und Maßeinheiten vorzunehmen. Die Standardnachbarschaft ist ein Quadrat mit einer Breite und Höhe von drei Zellen. Die Form der Nachbarschaften bestimmt sich aus der Klasse `Neighborhood`. Die verfügbaren Nachbarschaftstypen sind `NbrAnnulus`, `NbrCircle`, `NbrRectangle`, `NbrWedge`, `NbrIrregular` `,` und `NbrWeight`. Im Folgenden sind die Formen der verfügbaren Nachbarschaftstypen beschrieben: `NbrAnnulus({innerRadius}, {outerRadius}, {units})` Eine ring- oder kreisringförmige Nachbarschaft, die durch einen inneren und äußeren Radius definiert ist. Der Radius muss einen Wert von mindestens 1 Zelle aufweisen, und der äußere Radius muss größer sein als der innere Radius. Der Maximalwert für den inneren Radius beträgt 2046 Zellen und der Maximalwert für den äußeren Radius 2047 Zellen. Der Standardkreisring hat einen inneren Radius von 1 Zelle und einen äußeren Radius von 3 Zellen. `NbrCircle({radius}, {units}` Eine kreisförmige Nachbarschaft mit dem gegebenen Radius. Der Radius muss einen Wert von mindestens 1 Zelle und darf einen Wert von maximal 2047 Zellen aufweisen. Der Standardradius beträgt 3 Zellen. `NbrRectangle({width}, {height}, {units})` Eine rechteckige Nachbarschaft, die durch Breite und Höhe definiert ist. Der Minimalwert für Breite oder Höhe beträgt 1 Zelle und der Maximalwert 4096 Zellen. Der Standard ist das Quadrat mit einer Breite und Höhe von drei Zellen. `NbrWedge({radius}, {startAngle}, {endAngle}, {units})` Eine keilförmige Nachbarschaft, die durch einen Radius, einen Anfangswinkel und einen Endwinkel definiert wird. Der Radius muss einen Wert von mindestens 1 Zelle und darf einen Wert von maximal 2047 Zellen aufweisen. Der Keil dehnt sich gegen den Uhrzeigersinn vom Anfangswinkel zum Endwinkel aus. Die Winkel werden in Grad angegeben, wobei 0 bzw. 360 Grad Osten darstellt. Es können negative Winkel verwendet werden. Der Standardkeil reicht von 0 bis 90 Grad mit einem Radius von drei Zellen. `NbrIrregular(inKernelFile)` Eine benutzerdefinierte Nachbarschaft, deren Spezifikationen durch die angegebene Kernel-Textdatei festgelegt werden. Der Minimalwert für Breite oder Höhe des Kernels beträgt 1 Zelle und der Maximalwert 4096 Zellen. `NbrWeight(inKernelFile)` Eine benutzerdefinierte Nachbarschaft, deren Spezifikationen durch die angegebene Kernel-Textdatei festgelegt werden, die Gewichtungen auf die Elemente der Nachbarschaft anwenden kann. Der Minimalwert für Breite oder Höhe des Kernels beträgt 1 Zelle und der Maximalwert 4096 Zellen. Für die Nachbarschaftstypen `NbrAnnulus`, `Nbrcircle`, `NbrRectangle` und `NbrWedge` können die Entfernungseinheiten der Parameter als Einheiten der `CELL` oder der `MAP` angegeben werden. Die Standardeinstellung sind Zelleneinheiten. Bei Kernel-Nachbarschaften definiert die erste Zelle in der Kernel-Datei die Breite und Höhe der Nachbarschaft als Anzahl von Zellen. In den darauffolgenden Zeilen ist angegeben, wie der Eingabewert verarbeitet wird, der der jeweiligen Position im Kernel entspricht. Ist beim Nachbarschaftstyp "Unregelmäßig" oder "Gewichtung" ein Wert von 0 in der Kernel-Datei angegeben, wird die entsprechende Position nicht in die Berechnung einbezogen. Bei einer unregelmäßigen Nachbarschaft bedeutet ein Wert von 1, dass die entsprechende Eingabezelle in die Berechnung einbezogen wird. Bei einer gewichteten Nachbarschaft gibt der Wert für die jeweilige Position an, mit welchem Faktor der Eingabezellenwert multipliziert wird. Es können positive, negative sowie Dezimalwerte verwendet werden.	Neighborhood
statistics_type (Optional)	Gibt den zu berechnenden Statistiktyp an. Der Standardstatistiktyp ist `MEAN`. Wenn das Eingabe-Raster ein Integer-Raster ist, sind alle Statistiktypen verfügbar. Wenn das Eingabe-Raster ein Gleitkomma-Raster ist, sind nur die Statistiktypen `MEAN`, `MAXIMUM`, `MINIMUM`, `RANGE`, `STD` und `SUM` verfügbar. `MEAN`—Der Mittelwert (Durchschnittswert) der Zellen innerhalb der Nachbarschaft wird berechnet. `MAJORITY`—Die Mehrheit (der am häufigsten auftretende Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. `MAXIMUM`—Der Maximalwert (der höchste Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. `MEDIAN`—Der Medianwert der Zellen innerhalb der Nachbarschaft wird berechnet. `MINIMUM`—Der Minimalwert (der kleinste Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. `MINORITY`—Die Minderheit (der am seltensten auftretende Wert) der Zellen innerhalb der Nachbarschaft wird berechnet. `RANGE`—Der Bereich (Differenz zwischen größtem und kleinstem Wert) der Zellen in der Nachbarschaft wird berechnet. `STD`—Die Standardabweichung der Zellen innerhalb der Nachbarschaft wird berechnet. `SUM`—Die Summe der Zellen innerhalb der Nachbarschaft wird berechnet. `VARIETY`—Die Varianz (die Anzahl der Einzelwerte) der Zellen innerhalb der Nachbarschaft wird berechnet.	String
ignore_nodata (Optional)	Gibt an, ob NoData-Werte bei der Statistikberechnung ignoriert werden. `DATA`—Ein NoData-Wert innerhalb einer Block-Nachbarschaft wird ignoriert, falls vorhanden. Nur Zellen innerhalb der Nachbarschaft, die Datenwerte aufweisen, werden bei der Ermittlung des Ausgabewertes verwendet. Dies ist die Standardeinstellung. `NODATA`—Wenn eine Zelle innerhalb der Blocknachbarschaft den Wert "NoData" aufweist, hat auch die Ausgabe für diese Zelle in dem entsprechenden Block den Wert "NoData". Das Vorhandensein eines NoData-Wertes bedeutet, dass nicht genügend Informationen verfügbar sind, um den statistischen Wert für die Nachbarschaft zu bestimmen.	Boolean

Rückgabewert

Name	Erläuterung	Datentyp
out_raster	Das Ausgabe-Raster für "Block-Statistiken".	Raster

Codebeispiel

BlockStatistics Beispiel 1 (Python-Fenster)

In diesem Beispiel wird der minimale Zellenwert für jede nicht überlappende Kreisringnachbarschaft (ringförmig) im Eingabe-Raster berechnet.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
nbr = NbrAnnulus(1, 3, "MAP")
outBlockStat = BlockStatistics("block", nbr, "MINIMUM", "")
outBlockStat.save("C:/sapyexamples/output/blockstat")

BlockStatistics Beispiel 2 (eigenständiges Skript)

In diesem Beispiel wird der minimale Zellenwert für jede nicht überlappende Kreisringnachbarschaft (ringförmig) im Eingabe-Grid-Raster berechnet.

# Name: BlockStatistics_Ex_02.py
# Description: Calculates statistics for a nonoverlapping
#              neighborhood.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "block"
nbr = NbrAnnulus(1, 3, "MAP")

# Run BlockStatistics
outBlockStat = BlockStatistics(inRaster, nbr, "MINIMUM", "NODATA")

# Save the output
outBlockStat.save("C:/sapyexamples/output/blockstat")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzierungsinformationen

Basic: Erfordert Spatial Analyst
Standard: Erfordert Spatial Analyst
Advanced: Erfordert Spatial Analyst
