ArcGIS Pro でのステレオマッピングの操作

Image Analyst ライセンスで利用可能。

ArcGIS Pro ステレオマッピングでは、ステレオペアを表示し、3D フィーチャを収集することができます。パーセルの編集、シンプルな 3D 建物の作成、距離と高さの計測など、さまざまなワークフローで 3D ポイント、ライン、およびポリゴンフィーチャを収集できます。ステレオ表示には、アクティブシャッターモード、パッシブステレオモード、または赤/シアンのアナグリフモードを使用することができます。ステレオマップでは、ステレオモデル内の左の画像と右の画像を使用してステレオ表示を確立します。アナグリフモードでは、左の画像からの 1 つのバンドが赤チャンネルで表示され、右の画像からの 2 つのバンドが青チャンネルおよび緑チャンネルで表示されます。アクティブシャッターグラスモードでは、右および左の画像が、モニターとシャッターグラスの間で同期して 120 ヘルツで点滅します。パッシブステレオモードでは、左右の画像が別々のモニターに表示されます。ビームスプリッター (偏波メガネ) は、画像をフィルタリングし、左目が左の画像だけ見て、右目が右の画像だけを見るようにするために使用されます。

ステレオマップでの編集操作は、フィーチャクラスデータの作成と編集における ArcGIS Pro での標準の編集操作と同じです。編集中に、既存のレイヤー、シンボル、およびテンプレートを使用できます。フィーチャ作成または編集セッションの出力はジオデータベースに直接保存され、マルチユーザー同時編集ワークフローに対応しています。

注意:

ステレオマッピングには ArcGIS Image Analyst エクステンションが必要です。

ステレオデータソース

ステレオマッピングでは、衛星データ、デジタル航空写真データ、スキャンされた航空写真、ADS (Airborne Digital Sensor) データ、およびドローンデータを使用できます。単一のステレオモデルまたはステレオモデルコレクションが管理されるモザイクデータセットをステレオマップの入力にすることができます。ステレオモデルは、ステレオ表示のペアを形成できるオーバーラップと交点角度で同じセンサー上で取得された 2 つの画像です。2 つの画像は正しいジオリファレンスと方向を持つ必要があります。

ステレオモデルの品質は、収集したフィーチャの結果に影響します。ステレオマップのデータソースを定義したら、ステレオ配置品質管理チェックを行います。画像をステレオマップに追加し、オブジェクトの配置を確認します。左の画像と右の画像のオブジェクトが水平上向きに配置されている場合、これらの画像はステレオ表示と正確なフィーチャコンパイルに関して幾何補正されています。ローカライズされたエリア内のステレオの配置のずれを補正するために、Y 視差を手動で調整することができます。ただし、ステレオマッピングで使用する前にブロック調整ツールでこの調整を行っておくことをおすすめします。

画像がステレオ表示に関して幾何補正されていない場合は、オルソマッピングツールを使用して、ブロック調整を実行できます。出力は、ステレオモデルの構築後にステレオマッピングに使用できるオルソマッピングワークフローから生成された調整済みのモザイクデータセットです。

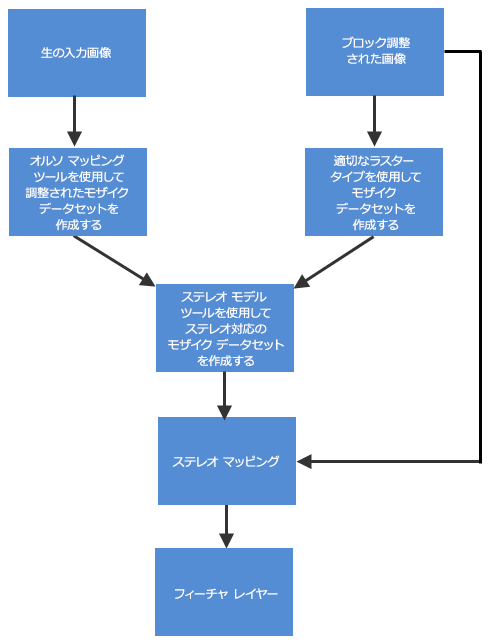

推奨するステレオマッピングワークフロー

画像が幾何補正されている場合は、モザイクデータセットを作成し、適切なラスタータイプを使用する画像を追加して、入力を準備できます。次に、ステレオモデルの構築 ツールを使用して、ステレオモデルを構築します。ステレオ表示は、ピラミッドと統計情報に依存します。そのため、統計情報を計算して画像の共一次内挿法でピラミッドを構築することをおすすめします。

注意:

ADS データの場合、追加の補正を行わなくても、ステレオマップは L1 画像を直接表示できます。

衛星データ配給業者が提供するステレオペアなど、異なる 2 つの画像 (左の画像と右の画像) を使用してステレオ画像ソースをすばやく定義することもできます。ステレオペアを使用する場合は、フィーチャコレクションに必要なジオメトリック精度が画像ペアにあることを確認してください。実用的なアプリケーションや優れたステレオ表示のためには、衛星データと ADS データのどちらも投影メトリック調整用の標高が必要なため、モザイクデータセットを使用してステレオモデルを管理します。モザイクデータセットで、幾何補正関数を使用して標高を定義します。

ステレオの要件

ArcGIS Pro を実行するための最小要件に加えて、ステレオ画像を表示し操作するためには適切なハードウェアとソフトウェアでシステムを構成する必要があります。

ハードウェア

さまざまなハードウェア構成を使用して、3D ステレオで画像を表示できます。ステレオ画像を表示する最もシンプルなオプションは、赤/シアンのアナグリフメガネを使用することです。さらに、ArcGIS Pro でステレオ画像を表示するために、次のオプションを使用できます。

アクティブステレオ表示システム - リフレッシュレートが高速な高解像度インタレースモニターと一緒にアクティブシャッターメガネが使用されます。
パッシブステレオ表示システム - デジタル高解像度モニターとビームスプリッターと一緒に偏光メガネが使用されます。

どちらのシステムも、適切なビデオカード、RAM、SSD、CPU、および 3D 入力デバイスを使用します。次に示すグラフィックカードと各種ステレオグラフィック表示キットの設定手順をご参照ください:

サポートされている 3D 入力デバイスは、システムマウスとして使用できる Esri がサポートするすべてのマウスです。以下の、専用の 3D 平射図法マウスオプションをご参照ください。

ソフトウェア

ステレオ表示ハードウェアを設定した後に、ステレオ表示用に ArcGIS Pro を構成します。

ステレオ表示の有効化

ArcGIS Pro でステレオ表示を有効にするには、まず、使用するステレオハードウェアのタイプに応じて適切なステレオモードを有効にしておく必要があります。

プロジェクト タブをクリックしてから オプション をクリックします。
オプション ダイアログボックスで、表示タブをクリックします。
ステレオ表示モード で、アナグリフモード用に 3D シアン/赤のメガネ または他のすべてのハードウェア用に 3D シャッターグラス のいずれかを選択します。
OK をクリックします。

プロジェクトが再起動し、新しい設定が有効になります。

ステレオワークフローを開始できます。

ステレオ画像の追加

ステレオワークフローを開始するには、ステレオマップビューが必要です。

新しいステレオマップを挿入するには、次の手順に従います。

挿入タブをクリックします。
プロジェクト グループで、新しいマップ ボタンをクリックしてから 新しいステレオマップ をクリックします。

ステレオマップビューがアクティブの場合は、ステレオマップ タブを使用できます。 ステレオマップ タブには、ステレオペアの表示と操作に必要なツールがすべて用意されています。
ソースの設定 をクリックして、ステレオマップの入力データを選択します。

ソースは ステレオモデルコレクション または ステレオモデル として設定することができます。 ステレオモデルコレクション の場合は、モザイクデータセットをステレオソースとして選択できます。モザイクデータセットには、ブロック調整されたステレオモデルのコレクションを格納する必要があります。 ステレオモデル オプションの場合は、左右の画像ペアをステレオソースとして選択できます。ステレオペアでは、.aux.xml ファイルとして保存されたカメラモデルまたは RPC (Rational Polynomial Coefficient) のいずれかが画像データに関連付けられている必要があります。

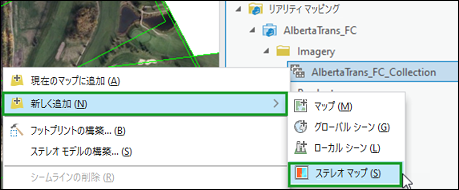

または、カタログ ウィンドウでモザイクデータセットを右クリックし、新しく追加 > ステレオマップ の順に選択して、ステレオモデルコレクションをステレオウィンドウに追加することができます。

また、カタログ ウィンドウから ステレオマップ にモザイクデータセットをドラッグアンドドロップすることもできます。
注意:
- ステレオ画像を含んでいるモザイクデータセットが必要です。単一の画像のドラッグアンドドロップはサポートされていません。
- モザイクデータセットを ステレオマップ に追加するときに、ステレオペアが現在存在しない場合、ステレオペアが自動的に生成されます。これによって、画像読み込みプロセスの時間が長くなります。
- ドラッグアンドドロップするときにステレオモデルが ステレオマップ にすでに存在する場合、既存のステレオコレクションが置き換えられます。
- ステレオ表示をサポートしていないステレオモデルの追加はサポートされまていません。
データの追加 をクリックして、他のレイヤー (ステレオで編集するフィーチャレイヤーなど) をステレオビューに追加します。 ステレオモデル グループで モデルセレクター オプションを使用すると、ステレオモデルセレクター ウィンドウを開いて、ステレオペアを選択できます。
