Использование слоев набора данных участков

Набор данных участков добавляется на карту с топологией базы геоданных и связанными векторными слоями наборов данных участков.

Примечание:

В карту можно добавить только один набор данных участков.

Составной слой набора данных участков содержит подслой Records (Записи) В топологию составного слоя набора данных участков входят подслои Dirty Areas, Point Errors, Line Errors и Polygon Errors. Связанные векторные слои участка: Points, Connection и составные слои типов участков.

Составной слой набора данных участков

При первом добавлении к карте набора данных участков, по умолчанию этот составной слой отключен.

Подслой Записи

Подслой Записи отображает полигоны с записями участков и ссылается на класс объектов Записи. Полигоны записей участков представлены контурами участков и должны соответствовать совокупной геометрии всех связанных с ними полигонов участков.

Более подробно о записях набора данных участков

Составной слой топологии

Составной слой топологии включает слои ошибок топологии Для задания участков и моделирования их поведения используется набор заданных правил топологии базы геоданных. При проверке топологии отклонения от правил отображаются в виде ошибок на панели Инспектор ошибок, а объекты-ошибки отображаются в виде подслоев Ошибок точек, Ошибок линий или Ошибок полигонов.

Слой точек

На слое Points отображаются следующие типы точек в наборе данных участков:

• Точки участков - представляют углы участков и конечные точки линий соединения.

• Устаревшие точки участков - точки, которые стали историческими. Точки становятся историческими, когда все соединенные участки и соединительные линии становятся историческими.

• Точки с ограничениями и фиксированные точки - ограничивают и не перемещаются при уравнивании методом наименьших квадратов. Фиксированные точки имеют фиксированную форму и не перемещаются при выполнении таких операций редактирования, как выравнивание участка.

Для обозначения точек используются выражение Arcade и следующие критерии:

• Точки обозначаются как точки участка (Point), если для атрибута IsFixed (псевдоним FixedShape) задано значение Нет, для атрибута Adjustment Constraint установлено значение XY free, Z constrained и атрибут Retired By Record является пустым (не историческим).

• Точки обозначаются как удаленные точки (Retired Point), если для атрибута IsFixed установлено значение Нет, для атрибута Adjustment Constraint установлено значение XY free, Z constrained и атрибут Retired By Record заполняется с помощью GlobalID (исторический).

• Точки обозначаются как фиксированные/ограниченные (Fixed), если для атрибута IsFixed (псевдоним FixedShape) задано значение Да или если для атрибута Adjustment Constraint задано значение XYZ constrained.

Чтобы просмотреть выражение Arcade, щелкните правой кнопкой слой Точки и щелкните Символы. На панели Символы щелкните Задать выражение рядом с ниспадающим меню Поле 1.

Более подробно о точках наборов данных участков

Слой линий соединения

Слой линий соединения - линейный слой с поддержкой COGO, который отображает линии соединения в наборе участков. Линии соединений используются для представления измерений между точками, не являющимися частью границы участка. Соединительные линии могут использоваться для соединения углов участков через полосу отчуждения и для соединения углов участков с опорными точками. Линии соединения - это независимые объекты, они не связаны с участками, но являются частью набора данных участков.

Подробнее о линиях подключения

Составные слои типов участков

Участки добавляются в набор данных участков как типы участков. Примерами типов участков являются участки, находящиеся в собственности, административные участки и участки-подразделы. Тип участка определяется отдельным классом полигональных и линейных объектов. Когда набор данных участков добавляется на карту, связанные с ним типы участков добавляются в виде составных слоев. Составной слой типов участков состоит из следующих слоев:

• Линейный слой участков

• Полигональный слой участков

• Исторический составной слой, который включает исторические линейные и полигональные подслои.

Линии участков

Линии участков с поддержкой COGO и визуализируются с COGO-надписями. Если у линии есть атрибуты COGO, значения, которых представлены в полях COGO, линия надписывается с указанием длины и направления.

Надписи расстояния между линиями форматируются на основе значений в поле COGO Type. Поле COGO Type указывает, как были созданы измерения линии. Для перечисленных ниже значений типа COGO используется следующий формат надписывания расстояния:

• Введено - надписи расстояний не форматируются с использованием каких-либо символов префикса или постфикса.

• Из геометрии - надписи расстояния заключены в угловые скобки, например <50,00>.

• Вычисленное — Перед указателями расстояний ставится знак плюс или минус (±), например ±50,00.

Надпись для линии определяется выражением Arcade, которое можно увидеть, щелкнув правой кнопкой линейный слой и выбрав Свойства надписывания. Выражение Arcade можно настраивать для отображения разных измерений и форматов.

Полигоны участков и начальных участков

Символы слоя полигонов участков показывают полигоны участков и начальных полигонов.

Начальные участки используются при построении участков из линий. Начальный участок – это исходное состояние участка. Начальный участок служит в процессе построения ориентиром, по границе начального участка строится линия другого участка. Начальные участки представляют собой небольшие полигоны, и схема их соответствует схеме полигонального класса объектов участков.

Более подробно о начальных участках

Исторические слои

В наборе данных участков, объекты-участки считаются историческими, если атрибут Retired By Record для объекта-участка не пустой. По умолчанию исторические участки отображаются с помощью запроса определения, который фильтрует исторические участки по полю Retired By Record.

Исторические участки отображаются в историческом составном слое под слоем типов участков. Исторический составной слой включает исторический линейный и исторический полигональный подслои. Как исторический линейный, так и исторический полигональный подслои имеют предварительно определенное выражение Retired By Record is not null.

Использование подтипов

Исторические и текущие участки также могут отображаться с помощью подтипа, определённого системой. Использование подтипов позволяет применять к историческим участкам правила топологии, отличные от правил топологии текущих участков.

Более подробно о топологии набора данных участков

При использовании системно определенного подтипа можно изменить организацию слоев по умолчанию для типов земельных участков, чтобы отображать участки, использующие этот подтип. Подтип можно настроить, добавив поле IsRetired как к полигонам, так и к линиям участка соответствующего типа, а затем добавив два кода подтипа, описанных в шагах ниже.

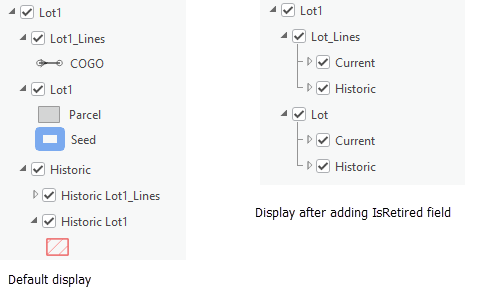

На рисунке ниже показан составной слой типов участков Lot1, отображаемый с организацией слоев по умолчанию, а затем отображаемый с подтипом поля IsRetired.

Для отображения слоев участков с использованием текущих и исторических подтипов выполните следующие шаги:

1. Добавьте поле с именем IsRetired (тип Long) как к полигональному, так и к линейному типу класса объектов участка.

2. Добавьте следующие подтипы в поле IsRetired:

   • Код: 0, имя: Current

     Код 0 для текущих участков, имеющих пустое (null) поле RetiredByRecord. Название подтипа может быть изменено.

   • Код: 1, имя: Historic

     Код 1 для исторических участков, имеющих заполненное поле RetiredByRecord. Название подтипа можно изменить.

3. Заполните поле IsRetired кодами подтипов.

   Конфигурация слоев по умолчанию для типов участков отделяет текущие участки от исторических с помощью подслоев.

   1. После добавления поля IsRetired используйте вычисление поля, чтобы заполнить поле для подслоев полигонов и линий исторического участка с применением 0.

   2. Используйте вычисление полей для заполнения поля в подслоях полигонов и линий исторического участка с применением 1.

4. Добавьте набор данных участков на новую карту, чтобы обновленные настройки исторического слоя отображались на панели Содержание и на карте.

Добавить правила топологии для подтипов

Чтобы добавить правила топологии для текущих и исторических подтипов земельных участков, выполните следующие шаги:

1. На панели Каталог щелкните правой кнопкой мыши топологию набора данных участков базы геоданных и выберите Свойства.

2. В диалоговом окне Свойства топологии щелкните Правила, чтобы отобразить классы объектов набора данных участков и правила, в которых они участвуют.

3. Прокрутите вниз и щелкните, чтобы добавить новое правило.

4. Выберите тип полигона участка или класс линейных объектов, который имеет подтип в Класс объектов 1.

5. В разделе Подтип 1 выберите текущий или исторический подтип.

6. В разделе Правило выберите, какое правило топологии применить к данному подтипу.

7. Щелкните OK, когда закончите добавлять правила топологии.

8. Добавьте набор данных участков в новую карту, чтобы обновлённые правила топологии были доступны на слоях карты.

Слои качества данных

Связанные слои качества данных можно добавить на карту с набором данных участков. Разные наборы слоев качества данных можно добавлять в зависимости от выполненного типа анализа качества данных, например, запустив уравнивание по методу наименьших квадратов или оценив правила атрибутов.

Доступны следующие наборы слоев качества набора данных участков:

• Слой уравнивания - автоматически добавляются после того, как запускается уравнивание по методу наименьших квадратов

• Слои ошибок правил атрибутов — добавляются при оценке правил атрибутов

• Предварительно настроенные слои качества данных - добавляются по мере необходимости для анализа качества объектов данных участков

Слои уравнивания

Слои уравнивания наборов данных участков автоматически добавляются на карту после выполнения инструмента Анализировать участки при помощи уравнивания методом наименьших квадратов. Слои сгруппированы под категорией Анализ на панели Таблица содержания.

Результаты уравнивания хранятся и отображаются в следующих векторных слоях:

• Линии уравнивания — отображает скорректированные и статистические данные для линий участков, геодезических широт и долгот.

• AdjustmentPoints – отображает скорректированные и статистические данные для точек участка.

• Векторы уравнивания — отображает векторы направлений между точками набора данных участков и их уравненными точками.

Подробнее о запуске уравнивания методом наименьших квадратов в наборе данных участков

Слои ошибок правил атрибутов

При создании набора данных участков, в классах объектов наборов данных участков создаются атрибутивные правила. Кроме того вы можете импортировать дополнительные правила атрибутов наборов данных участков и настраивать собственные правила.

Более подробно о правилах атрибутов наборов данных участков

Следующие слои ошибок правил атрибутов необходимо добавить на карту для оценки пакетных вычислений и правил проверки:

• Ошибки точек

• Ошибки линий

• Ошибки полигонов

• Ошибки объектов

Слои ошибок добавляются на карту как составной слой и ссылаются на наборы данных Ошибки проверки линий, Ошибки проверки точек, Ошибки проверки полигонов и Ошибки проверки объектов на корневом уровне базы геоданных.

Настроенные слои качества данных

Настроенные слои качества данных представляют собой слои, которые были специально настроены для отображения ошибок качества данных в наборах данных участков. Примерами ошибок качества данных могут быть линии, которые слишком коротки, а также линии, у которых слишком много вершин. Настроенные слои качества данных можно добавить или удалить в любое время, их можно использовать для быстрой идентификации ошибочных объектов в слоях наборов данных участков.

Более подробно о настроенных слоях качества данных
