Линия видимости (Инструменты 3D Analyst)

Краткая информация

Определяет видимость вдоль линий взгляда через препятствия, состоящие из поверхности и дополнительного набора данных мультипатча.

Подробнее о том, как работает инструмент Линия видимости

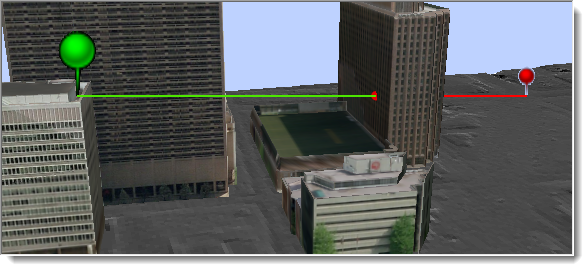

Иллюстрация

Иллюстрация инструмента Линия видимости

Использование

  • Для определения наблюдателя и цели используются только конечные точки входной линии. Линии видимости должны представлять собой простые прямые линии с двумя вершинами, представляющими точку наблюдения и местоположение цели, для которой определяется видимость.

  • Рассмотрите возможность создания линий взгляда с помощью инструмента Построить линии взгляда, если местоположения целей хранятся в другом классе пространственных объектов. Например, линии взгляда могут быть созданы путем выборки целевого линейного объекта с определенным интервалом для проверки видимости вдоль траектории.

  • Выходные линии будут разделены на две категории: видимые и невидимые части входной линии взгляда. Если только поверхность используется для определения видимости линий взгляда, то выходные линии будут следовать профилю поверхности. Если при вычислении линии взгляда указан объект мультипатч, выходные линии будут следовать траектории входных линий взгляда.

  • Выходной класс линейных объектов будет содержать следующие поля:

    • SourceOID—Уникальный ID входного линейного объекта, использующегося при вычислении видимости.

    • VisCode—Указывает, представляет ли выходная линия видимую или невидимую часть линии взгляда. Каждая линия взгляда потенциально может быть разделена на несколько объектов в зависимости от того, какие ее части закрыты препятствиями. Этот атрибут определяет состояние видимости каждой части таких линий взгляда. Значение 1 указывает на то, что линия видна, а значение 2 указывает на то, что она не видна. Это поле будет существовать только в выходных линейных объектах.

    • TarIsVis—Указывает, видна ли целевая точка из точки наблюдателя. Значение 1 указывает на то, что цель видна, а значение 0 указывает на то, что она невидима. Это поле будет существовать только в выходных линейных объектах.

    • OBSTR_MPID—Препятствие, которое блокирует видимость целевой точки. Для видимых и закрытых частей каждой входной линии взгляда будет создан отдельный линейный объект. Не загороженная часть будет иметь значение -9999, загороженная мультипатчем будет иметь уникальный идентификатор загораживающего объекта, а часть, загороженная поверхностью, будет иметь значение -1.

    Если отмечен параметра Выходные графические атрибуты, класс выходных линейных объектов будет содержать следующие дополнительные поля:

    • OBSERVERZ—Высота точки наблюдателя, включающая любое смещение по вертикали, которое могло быть применено.

    • TARGETZ—Высота точки цели, включающая любое смещение по вертикали, которое могло быть применено.

    • OBSTR_DIST—Расстояние по горизонтали от наблюдателя до точки, которая препятствует видимости цели. Если линия взгляда не загорожена, это значение будет равно -1,0.

    Подробнее о создании диаграммы профиля

Параметры

Подпись Объяснение Тип данных

Входная поверхность

Слой сцены интегрированной модели mesh, набор данных LAS, растр, TIN или поверхности terrain, используемые для определения видимости.

TIN Layer; Raster Layer; Mosaic Layer; Terrain Layer; LAS Dataset Layer; Scene Layer; File

Входные линейные объекты

Линия взгляда представляет объекты, первая вершина которых определяет точку наблюдателя, а последняя вершина определяет местоположение цели. Когда линии взгляда являются 2D-объектами, высоты наблюдателя и цели будут получены на основе входной поверхности. Когда линии взгляда являются 3D-объектами, высоты наблюдателя и цели будут получены из z-координат объектов.

2D-линии будут оцениваться со смещением относительно подстилающей поверхности. Для поднятия точек над поверхностью применяется смещение по умолчанию, равное 1.

Для входных линий как 2D, так и 3D используйте поле с именем OffsetA, чтобы задать пользовательскую высоту смещения наблюдателя, а также используйте поле с именем OffsetB, чтобы задать смещение цели.

Feature Layer

Выходной класс пространственных объектов

Выходной класс линейных объектов, для которого определяется видимость.

Feature Class

Выходной класс точечных объектов ограничения видимости

(Дополнительный)

Дополнительный класс точечных объектов, определяющий местоположение первого препятствия на линии взгляда наблюдателя до цели.

Feature Class

Использовать кривизну

(Дополнительный)

Определяет, будет ли учитываться кривизна поверхности Земли в анализе линии взгляда. Этот параметр работает, когда поверхность имеет определенную пространственную привязку в системе координат проекции с определенными z-единицами.

  • ОтмеченоThe earth's curvature will be taken into consideration.

  • Не отмеченоThe earth's curvature will not be taken into consideration. This is the default.

Boolean

Использовать рефракцию

(Дополнительный)

Определяет, будет ли учитываться атмосферная рефракция при создании линии видимости из функциональной поверхности. Этот параметр не применяется, если используются объекты-мультипатч.

  • ОтмеченоAtmospheric refraction will be taken into consideration.

  • Не отмеченоAtmospheric refraction will not be taken into consideration. This is the default.

Boolean

Коэффициент рефракции

(Дополнительный)

Значение, которое будет использоваться в качестве коэффициента рефракции. Значение, предлагаемое по умолчанию, равно 0,13.

Double

Уровень пирамидных слоев

(Дополнительный)

Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, то есть полное разрешение.

Double

Входные объекты

(Дополнительный)

Дополнительный объект мультипатча, который может определять дополнительные препятствующие элементы, например, здания. Параметры рефракции не учитываются для этих входных данных.

Feature Layer

Выходные атрибуты графики

(Дополнительный)

Указывает, будут ли выходные атрибуты линии взгляда включать дополнительные поля с информацией, которая может быть использована в графике профиля.

Значения в этих полях предоставляют информацию для построения графика профиля, который включает в себя представление наблюдателя, потенциального препятствия и целевой точки на каждой линии взгляда, а также видимость прямой линии взгляда, соединяющей наблюдателя с целью.

  • ОтмеченоGraphing attributes will be included in the output. This is the default.

  • Не отмеченоGraphing attributes will not be included in the output.

Boolean

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Выходной XY домен, Разрешение Z, Допуск Z, Выходной Z домен, Выходное ключевое слово конфигурации, Автоподтверждение, Минимизировать ресурсы памяти, используемые в процессе анализа terrain.

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
