Skyline (3D Analyst Tools)

Zusammenfassung

Generiert eine Line- oder Multipatch-Feature-Class, die die Ergebnisse einer Skyline- oder Silhouettenanalyse enthält.

Weitere Informationen zur Funktionsweise von "Skyline"

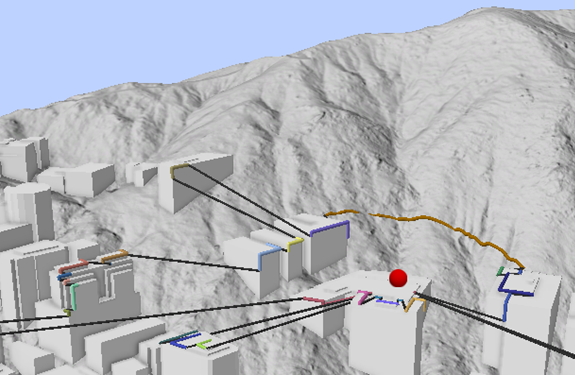

Abbildung

Verwendung

• Für dieses Werkzeug ist es erforderlich, dass sich alle Eingabedaten in einem projizierten Koordinatensystem befinden. Eine Eingabe-Feature-Class, die sich nicht in einem projizierten Koordinatensystem befindet, kann mit dem Werkzeug Projizieren neu projiziert werden. Eine Eingabe-Raster-Oberfläche kann mit dem Werkzeug Raster projizieren neu projiziert werden.

• Mit dem Parameter Skyline segmentieren kann der Anteil der Skyline angegeben werden, der durch bestimmte Multipatch-Features oder die umgebende Höhenoberfläche definiert wird. Auf diese Weise lässt sich einfacher feststellen, ob bestimmte Sehenswürdigkeiten zur Skyline eines bestimmten Beobachterpunktes beitragen.

• Mit diesem Werkzeug können Feature-Silhouetten erstellt werden, die mit dem Werkzeug Skyline-Barriere in Schattenvolumen extrudiert werden können. Die durch diesen Prozess generierten Schatten werden mit einem leichten Versatz von der Geometrie der Eingabe-Features erstellt. Alternativ kann das Werkzeug Sonnenschattenvolumen verwendet werden, um von der Feature-Geometrie ausgehende Schattenvolumen bis zu einer Entfernung unterhalb der Feature-Höhe zu generieren. Sie können auch mit dem Werkzeug Sonnenschattenhäufigkeit herausfinden, wo der durch Sonnenlicht verursachte Schatten eines 3D-Features auf eine Oberfläche fällt.

• Dem Parameterwert für die Ausgabe-Feature-Class mit den Skylines werden die folgenden Felder hinzugefügt:

  • OBSV_PT_ID—Die FID des Beobachterpunktes, der zum Erstellen dieser Skyline verwendet wird

  • ORIGFTR_ID—Die FID des Features, z. B. ein Gebäude

• Dem Parameterwert für die Ausgabe-Feature-Class mit den Silhouetten werden die folgenden Felder hinzugefügt:

  • OBSV_PT_ID—Die FID des Beobachterpunktes, der zum Erstellen dieser Silhouette verwendet wird

  • ORIGFTR_ID—Die FID des ursprünglichen Features, z. B. ein Gebäude, das durch diese Silhouette dargestellt wird

  • DIR_VECT_X—Die X-Komponente des Einheitenvektors, der die Richtung der Lichtstrahlen von der Position des Beobachters darstellt

  • DIR_VECT_Y—Die Y-Komponente des Einheitenvektors, der die Richtung der Lichtstrahlen von der Position des Beobachters darstellt

  • DIR_VECT_Z—Die Z-Komponente des Einheitenvektors, der die Richtung der Lichtstrahlen von der Position des Beobachters darstellt

  • FEAT_CTR_X—Die Z-Komponente des Mittelpunktes des Envelope des ursprünglichen Features (z. B. eines Gebäudes)

  • FEAT_CTR_Y—Die Y-Komponente des Mittelpunktes des Feature-Envelope

  • FEAT_CTR_Z—Die Z-Komponente des Mittelpunktes des Feature-Envelope

  • BHND_CTR_X—Die X-Komponente des Mittelpunktes des Feature-Envelope – hinter das Feature verschoben

  • BHND_CTR_Y—Die Y-Komponente des Mittelpunktes des Feature-Envelope – hinter das Feature verschoben

  • BHND_CTR_Z—Die Z-Komponente des Mittelpunktes des Feature-Envelope – hinter das Feature verschoben

  • USED_PARLL—Ob die Silhouette mit parallelen Lichtstrahlen erstellt wurde (1 für ja und 0 für nein)

  • MADE_VERT—Ob die Silhouette vertikal und nicht senkrecht zu den Lichtstrahlen erstellt wurde (1 für ja und 0 für nein)

  • MOVED_BHND—Ob die Silhouette hinter das Feature verschoben wurde, anstatt am Mittelpunkt zu bleiben (1 für ja und 0 für nein)

• Die Korrektur der atmosphärischen Lichtbrechung und die Korrektur der Erdkrümmung werden nur angewendet, wenn der Parameterwert für die Eingabeoberfläche ein Raster-Dataset ist. Wenn die Oberfläche durch ein TIN-, Terrain- oder LAS-Dataset definiert wird, verwenden Sie eines der folgenden Werkzeuge, um die Daten in ein Raster zu exportieren:

  • TIN in Raster

  • Terrain in Raster

  • LAS-Dataset in Raster

Parameter

• Dialog
• Python

Beschriftung	Erläuterung	Datentyp
Eingabe-Beobachterpunkt-Features	Die 3D-Punkte, die Beobachter darstellen. Jedes Feature verfügt über eine eigene Ausgabe.	Feature Layer
Ausgabe-Feature-Class	Die 3D-Features, die entweder Linien sind, die die Skyline darstellen, oder die Multipatches sind, die Silhouetten darstellen.	Feature Class
Eingabe-Oberfläche (Optional)	Die topografische Oberfläche, die zum Definieren des Horizonts verwendet wird. Wenn keine Oberfläche bereitgestellt wird, wird eine virtuelle Oberfläche verwendet, die durch die Parameterwerte für Radius der virtuellen Oberfläche und Höhe der virtuellen Oberfläche definiert wird.	LAS Dataset Layer; Mosaic Layer; Raster Layer; TIN Layer; Terrain Layer
Radius der virtuellen Oberfläche (Optional)	Der Radius der virtuellen Oberfläche, die zum Definieren des Horizonts herangezogen wird, wenn keine Eingabeoberfläche bereitgestellt wird. Die Standardeinstellung ist 1.000 Meter.	Linear Unit
Höhe der virtuellen Oberfläche (Optional)	Die Höhe der virtuellen Oberfläche, die zum Definieren des Horizonts statt einer tatsächlichen Oberfläche verwendet wird. Dieser Parameter wird ignoriert, wenn eine tatsächliche Oberfläche zur Verfügung steht. Die Standardeinstellung ist 0.	Linear Unit
Eingabe-Features (Optional)	Die Features, die zum Ermitteln der Skyline verwendet werden. Wenn keine Features angegeben werden, besteht die Skyline lediglich aus der Horizontlinie, die von der topografischen oder virtuellen Oberfläche festgelegt wird.	Feature Layer
Feature-Detaillierungsebene (Optional)	Gibt die Detaillierungsebene an, mit der die einzelnen Features untersucht werden. Full Detail—Every edge in the feature will be considered in the skyline analysis (only edges of triangles and exterior rings are considered). This time-intensive technique is the most precise. This is the default. Convex Footprint—The skyline analysis will use the upper perimeter of the convex hull of each feature's footprint extruded to the elevation of the highest vertex in the feature. Envelope—The skyline analysis will use the perimeter of the three-dimensional feature envelope. This is the fastest technique.	String
Von Azimut (Optional)	Die Richtung, in der die Skyline-Analyse beginnt. Der Wert ist ein geometrischer Winkel in Grad im Bereich von -360° bis 360°. Der Standardwert ist 0° und genau nach Norden. Winkelwerte werden im Uhrzeigersinn erhöht, sodass 90° genau nach Osten, 180° genau nach Süden und 270° genau nach Westen ist. Ähnlich gilt: -90° ist Westen, -180° ist Süden, und -270° ist Osten. Ein numerisches Feld des Parameterwertes Eingabe-Beobachterpunkt-Features kann auch verwendet werden, um für jeden Beobachter eine eindeutige Anfangsrichtung anzugeben. Die Analyse wird bis zum Parameterwert Bis Azimut erweitert.	Double; Field
Bis Azimut (Optional)	Die Richtung, in der die Skyline-Analyse abgeschlossen wird. Dieser Wert ist ein geometrischer Winkel in Grad im Bereich von -360° bis 360°. Die Analyse beginnt am Beobachterpunkt und wird vom Parameterwert Von Azimut bis zu diesem Parameterwert erweitert. Der Wert kann nicht um mehr als 360° vom Parameterwert Von Azimut abweichen. Der Standardwert ist 360° und genau nach Norden. Beispielsweise führt der Start-Azimut 0° mit dem End-Azimut 360° zu einem vollständigen Kreis als Skyline um den Beobachter. Der Start-Azimut 90° mit dem End-Azimut 270° deckt die südliche Hälfte des kreisförmigen Bereichs um den Beobachter ab. Ein numerisches Feld des Parameterwertes Eingabe-Beobachterpunkt-Features kann verwendet werden, um für jeden Beobachter eine eindeutige Terminalrichtung anzugeben.	Double; Field
Azimut-Schrittgröße (Optional)	Das Winkelintervall in Grad, in dem der Horizont ausgewertet wird, während die Skyline-Analyse zwischen den Parameterwerten Von Azimut und Bis Azimut durchgeführt wird. Der Wert darf nicht größer als der Wert Bis Azimut minus dem Wert Von Azimut sein. Die Standardeinstellung ist 1.	Double; Field
Maximaler Horizontradius (Optional)	Die maximale Entfernung von der Beobachterposition, in der nach einem Horizont gesucht werden soll. Der Wert Null gibt an, dass keine Begrenzung vorgenommen wird. Die Standardeinstellung ist 0.	Linear Unit
Skyline segmentieren (Optional)	Gibt an, ob die resultierende Skyline über ein Feature für jeden Beobachterpunkt verfügt oder jede Skyline des Beobachters durch die eindeutigen Elemente segmentiert wird, die zu der Skyline beitragen. Dieser Parameter ist nur verfügbar, wenn Multipatch-Features für den Parameter Eingabe-Features angegeben sind. Beim Erstellen von Silhouetten gibt dieser Parameter an, ob abweichende Strahlen verwendet werden sollen. Wenn Sonnenschatten verwendet werden sollen, deaktivieren Sie den Parameter. Aktiviert—Each observer's skyline will be segmented by the unique elements that contribute to the skyline. Deaktiviert—Each skyline feature will represent one observer. This is the default.	Boolean
Auf Prozentsatz skalieren (Optional)	Der Prozentsatz des ursprünglichen vertikalen Winkels (Winkel über dem Horizont oder Höhenwinkel) oder der Höhe, bei dem jeder Skyline-Stützpunkt platziert wird. Wenn der Wert 0 oder 100 verwendet wird, findet keine Skalierung statt. Die Standardeinstellung ist 100.	Double
Skalieren nach (Optional)	Gibt an, wie die Skalierung durchgeführt wird. Vertical Angle From Observer—Scaling will be performed based on the vertical angle of each vertex relative to the observer point. This is the default. Elevation—Scaling will be performed based on the elevation of each vertex relative to the observer point.	String
Skalierungsmethode (Optional)	Gibt den Stützpunkt an, der für die Skalierungsberechnung verwendet wird. Skyline Maximum—Vertices will be scaled relative to the vertical angle (or elevation) of the vertex with the highest vertical angle (or elevation). This is the default. Each Vertex—Vertices will be scaled relative to the original vertical angle (or elevation) of each vertex.	String
Krümmung verwenden (Optional)	Gibt an, ob beim Erstellen der Kammlinie aus einer funktionalen Oberfläche die Erdkrümmung verwendet wird. Dieser Parameter ist nur verfügbar, wenn für den Parameter Eingabeoberfläche eine Raster-Oberfläche angegeben wird. Aktiviert—The curvature of the earth will be used. Deaktiviert—The curvature of the earth will not be used. This is the default.	Boolean
Brechung verwenden (Optional)	Gibt an, ob die atmosphärische Lichtbrechung angewendet werden soll, wenn eine Kammlinie aus einer Oberflächenfunktion generiert wird. Diese Option ist nur verfügbar, wenn für den Parameter Eingabeoberfläche eine Raster-Oberfläche angegeben wird. Aktiviert—Atmospheric refraction will be applied. Deaktiviert—Atmospheric refraction will not be applied. This is the default.	Boolean
Brechungsfaktor (Optional)	Der Brechungskoeffizient, der verwendet wird, wenn die atmosphärische Lichtbrechung angewendet wird. Die Standardeinstellung ist 0.13.	Double
Auflösung der Pyramidenebene (Optional)	Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung.	Double
Silhouetten erstellen (Optional)	Gibt an, ob die Ausgabe-Features Skylines darstellen, die die Grenze zwischen den Eingabedaten und dem offenen Himmel definieren, oder ob sie Silhouetten darstellen, die die Fassade der beobachtbaren Eingabe-Features wiedergeben. Diese Option ist nur verfügbar, wenn mindestens ein Multipatch-Feature für den Parameter Eingabe-Features angegeben ist. Aktiviert—The output multipatch features will represent silhouettes. Deaktiviert—The output polyline features will represent the skyline. This is the default.	Boolean
Maximalen Radius auf Features anwenden (Optional)	Gibt an, ob der Parameterwert Maximaler Horizontradius auf die Eingabe-Features angewendet wird. Aktiviert—The radius will apply to the input features. Deaktiviert—The radius will not apply to the input features. This is the default.	Boolean
Vertikaler Versatz (Optional)	Der Höhenversatz in Z-Einheiten, der auf jeden Beobachter bei der Bestimmung seiner Skyline angewendet wird. Der Versatz kann durch einen numerischen Wert definiert werden, der auf alle Beobachter angewendet wird, oder durch ein numerisches Feld in der Attributtabelle des Beobachters, die den Versatz für jedes Feature enthält. Der Standardwert ist 0. Dies bedeutet, dass kein Versatz angewendet wird.	Double; Field

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Ausgabe-XY-Domäne, Z-Auflösung, Z-Toleranz, Ausgabe-Z-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Speicherauslastung während der Analyse von Terrains minimieren

Lizenzierungsinformationen

• Basic: Erfordert 3D Analyst
• Standard: Erfordert 3D Analyst
• Advanced: Erfordert 3D Analyst
