Establecer definición de subred (Herramientas de red de servicios)

Resumen

Establece las propiedades del nivel de la red de dominio para una subred de una red de servicios.

Los tipos de entidades que participan en un nivel pueden restringirse definiendo tipos de activos válidos de las clases de dispositivo, línea, cruce, objeto de eje y objeto de cruce. La definición de tipos de activos válidos ayuda a imponer la corrección de los datos al limitar los tipos de entidades que pueden participar en una subred para un nivel específico.

Se usan parámetros de configuración para establecer propiedades cuando se ejecuta un trazado en la subred.

Más información sobre la configuración de la definición de subred

Más información sobre la administración de subredes

Más información sobre el trazado en redes de servicios públicos

Uso

• Esta herramienta también le permite establecer y modificar la definición de la subred de nivel. Para modificar los valores de la definición de la subred de nivel, modifique los valores de los parámetros y ejecute de nuevo la herramienta.

• La topología de red debe estar desactivada.

• Al trabajar con una geodatabase corporativa, se deben cumplir los siguientes requisitos:

  • La cuenta del portal de ArcGIS Enterprise conectada debe ser propietario de la red de servicios del portal.

  • El valor del parámetro Red de servicios de entrada debe provenir de una conexión de base de datos establecida como propietario de la red de servicios de la base de datos.

  • Esta herramienta debe conectarse a la versión predeterminada para ejecutarse.

    • Todas las demás sesiones conectadas a la versión predeterminada están bloqueadas para ejecutar operaciones de validación o habilitación durante la operación de habilitación.

• Cuando se definen resúmenes como parte de la categoría del parámetro Configuración de trazado de subred, los valores Función y Atributo filtran la lista de campos disponibles para el atributo de resumen. La siguiente matriz de tipos de campo válidos se puede utilizar para definir el campo Atributo de resumen en función de la función especificada y el tipo de campo de atributo de red. Por ejemplo, para crear un resumen para informar del promedio de un atributo de red de tipo largo, puede crear un campo de tipo doble en la clase de entidad SubnetLine y especificarlo como el campo Atributo de resumen.

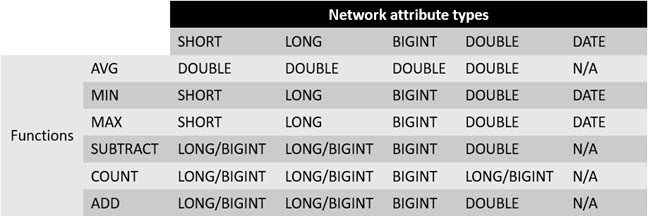

  Esta es una matriz de tipos de campos válidos para el campo Atributo de resumen según la función especificada.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Red de servicios de entrada	La red de servicios de entrada que contiene la subred de nivel.	Utility Network; Utility Network Layer
Red de dominio	La red de dominio que contiene el nivel.	String
Nombre de nivel	El nombre del nivel que contiene la subred.	String
Admitir subredes inconexas	Especifica si el nivel de entrada admitirá las subredes inconexas. Como subredes inconexas se entienden dos o más subredes que pertenecen al mismo nivel y tienen el mismo nombre de subred, pero no son transitables. Este parámetro solo está disponible para los niveles de redes de dominio con una definición de niveles divididos. Este parámetro se establece en SUPPORT_DISJOINT de forma predeterminada para los niveles de una red de dominio con una definición jerárquica de niveles para admitir subredes inconexa. Activado—El nivel de entrada admitirá las subredes inconexas. Desactivado—El nivel de entrada no admitirá las subredes inconexas. Esta es la opción predeterminada excepto cuando se indique lo contrario.	Boolean
Dispositivos válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como dispositivos válidos para la subred.	String
Controladores de subred de dispositivos válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como controladores de subred de dispositivos válidos para la subred.	String
Líneas válidas (Opcional)	Los pares de grupo de activos/tipo de activos identificados como líneas válidas para la subred.	String
Líneas agregadas para la clase de entidad SubnetLine (Opcional)	Las líneas válidas cuya geometría se agregará para generar las entidades SubnetLine. Esta lista es un subconjunto de los valores especificados en el parámetro Líneas válidas.	String
Plantillas de diagrama de subred (Opcional)	Las plantillas que se utilizarán para generar diagramas de sistema de subred para cada subred.	String
Resúmenes (Opcional)	Define el campo Atributo de resumen que debe almacenar los resultados de la función al insertar o actualizar entidades SubnetLine. Los resúmenes pueden calcularse sobre todas las entidades de la subred. Los cálculos pueden filtrarse para que solamente se apliquen a entidades de red con un valor de atributo o una categoría determinados. Esta es una matriz de tipos de campos válidos para el campo Atributo de resumen según la función especificada. Columnas de la tabla de valores: Función—Función de cálculo. Mínimo—Se identificará el mínimo de los valores de entrada. Máximo—Se identificará el máximo de los valores de entrada. Media—Se calculará el promedio de los valores de entrada. Recuento—Se identificará el número de entidades. Agregar—Se calculará la suma de los valores de entrada. Sustraer—Se calculará la diferencia entre los valores de entrada. Ni los controladores de subred ni los tipos de seguimiento en bucle admiten la función de resta. Atributo—Filtrar por un atributo de red. Nombre del filtro—Filtrar por un nombre de atributo. Operador de filtro—Filtrar por un operador. Es igual que—El atributo es igual que el valor. No es igual que—El atributo no es igual que el valor. Es mayor que—El atributo es mayor que el valor. Es mayor o igual que—El atributo es mayor o igual que el valor. Es menor que—El atributo es menor que el valor. Es menor o igual que—El atributo es menor o igual que el valor. Incluye los valores (bitwise AND es igual que el valor)—Una operación bitwise AND en la que todos los bits del valor están presentes en el atributo (bitwise AND == valor). No incluye los valores (bitwise AND no es igual que el valor)—Una operación bitwise AND en la que no todos los bits del valor están presentes en el atributo (bitwise AND != valor). Incluye cualquiera (bitwise AND es igual que True)—Una operación bitwise AND en la que al menos un bit del valor está presente en el atributo (bitwise AND == True). No incluye ninguno (bitwise AND es igual que False)—Una operación bitwise AND en la que ninguno de los bits del valor está presente en el atributo (bitwise AND == False). Tipo de filtro—Filtrar por un tipo de atributo. Valor específico—Filtrar por un valor específico. Atributo de red—Filtrar por un atributo de red. Valor de filtro—Filtrar por un valor específico. Atributo de resumen—El campo que almacena de forma persistente el resultado de la función.	Value Table
Barreras de condición (Opcional)	Define una condición de barrera de transitabilidad en entidades basadas en una comparación con un atributo de red o busque una cadena de categoría. Una barrera de condición utiliza un atributo de red o una categoría de red, un operador y tipo, y un valor de atributo. Por ejemplo, detenga un trazado cuando una entidad tenga el atributo Estado de dispositivo igual al valor específico de Open. Cuando una entidad cumple esta condición, el seguimiento se detiene. Si está utilizando más de un atributo, puede usar el parámetro Combinar usando para definir una condición Y u O. Los componentes de la barrera de condición son los siguientes: Nombre: filtre por cualquier atributo de red definido en el sistema, o seleccione Category para usar una categoría de red. Operador: elija entre una variedad de operadores. Tipo: selecciona 'Valor específico' o 'Atributo de red' para el tipo de valor delparámetro Nombre que servirá como barrera. El parámetro Tipo se debe configurar en 'Valor específico' cuando el valor del parámetro Nombre es Category. Valor: proporcione un valor específico para el atributo de entrada o la categoría que causaría la finalización en función de un valor del operador. Combinar usando: defina este valor si tiene varias condiciones que agregar. Puede combinarlos utilizando una condición Y u O. Las opciones de valor Operador de las barreras de condición son las siguientes: Es igual a: el atributo es igual al valor. No es igual que: el atributo no es igual que el valor. Es mayor que: el atributo es mayor que el valor. Es mayor o igual que: el atributo es mayor o igual que el valor. Es menor que: el atributo es menor que el valor. Es menor o igual que: el atributo es menor o igual que el valor. Incluye los valores: una operación bitwise AND en la que todos los bits del valor están presentes en el atributo (bitwise AND == valor). No incluye los valores: una operación bitwise AND en la que no todos los bits del valor están presentes en el atributo (bitwise AND != valor). Incluye cualquier: una operación bitwise AND en la que al menos un bit del valor está presente en el atributo (bitwise AND == True). No incluye ninguno: una operación bitwise AND en la que ninguno de los bits del valor está presente en el atributo (bitwise AND == False). Las opciones de valor Tipo de las barreras de condición son los siguientes: Valor específico: filtre por un valor o categoría de red específica. Atributo de red: filtre por un atributo de red. Columnas de la tabla de valores: Nombre—Filtrar por el nombre del atributo de red. Operador—Filtrar por un operador. Es igual que—El atributo es igual que el valor. No es igual que—El atributo no es igual que el valor. Es mayor que—El atributo es mayor que el valor. Es mayor o igual que—El atributo es mayor o igual que el valor. Es menor que—El atributo es menor que el valor. Es menor o igual que—El atributo es menor o igual que el valor. Incluye los valores (bitwise AND es igual que el valor)—Una operación bitwise AND en la que todos los bits del valor están presentes en el atributo (bitwise AND == valor). No incluye los valores (bitwise AND no es igual que el valor)—Una operación bitwise AND en la que no todos los bits del valor están presentes en el atributo (bitwise AND != valor). Incluye cualquiera (bitwise AND es igual que True)—Una operación bitwise AND en la que al menos un bit del valor está presente en el atributo (bitwise AND == True). No incluye ninguno (bitwise AND es igual que False)—Una operación bitwise AND en la que ninguno de los bits del valor está presente en el atributo (bitwise AND == False). Tipo—Filtrar por un tipo específico. Valor específico—Filtre por un valor o una categoría de red específicos. Atributo de red—Filtrar por un atributo de red. Valor—Filtrar por un valor específico. Combinar usando—Usar este parámetro para combinar varias barreras de condición. Y—Combinar las barreras de condición. O—Usar si se cumple alguna de las barreras de condición.	Value Table
Barreras de función (Opcional)	Define una barrera de transitabilidad en entidades basadas en una función. Las barreras de función se pueden utilizar para hacer cosas como restringir cuánto se desplaza el seguimiento desde el punto de partida o definir un valor máximo en el que se detiene un seguimiento. Por ejemplo, la longitud de cada línea recorrida se suma a la distancia total recorrida hasta ese momento. Cuando la longitud total recorrida alcanza el valor especificado, el seguimiento se detiene. Los componentes de la barrera funcional son los siguientes: Función: elija entre varias funciones de cálculo. Atributo: filtre por cualquier atributo de red definido en el sistema. Operador: elija entre una variedad de operadores. Valor: indique un valor específico para el tipo de atributo de entrada que, si se descubre, causará la finalización. Usar valores locales: calcule los valores de cada dirección en lugar del valor global general, por ejemplo, una barrera de función que está calculando la suma de la Longitud de forma, en la que el trazado termina si el valor es mayor o igual que 4. En el caso global, después de haber hecho un trazado poligonal de dos ejes con un valor de 2, ya ha alcanzado una longitud de forma cuya suma sea 4, de forma que el trazado finaliza. Si se utilizan valores locales, los valores locales a lo largo de cada ruta cambian y el seguimiento continúa. Checked—Se utilizarán valores locales. Unchecked—Se utilizarán valores globales. Esta es la opción predeterminada. Las opciones de valor Función de la barrera funcional son las siguientes: Minimum—el mínimo de los valores de entrada. Maximum—El máximo de valores de entrada. Add—La suma de los valores de entrada. Average—El promedio de los valores de entrada. Count—El número de entidades. Subtract—Diferencia entre los valores de entrada. Ni los controladores de subred ni los tipos de seguimiento en bucle admiten la función de resta. Por ejemplo, la entidad de punto de partida tiene un valor de 20. La siguiente entidad tiene el valor 30. Si utiliza la función de mínimo, el resultado es 20; máximo es 30; suma es 50; promedio es 25; recuento es 2; y resta es -10. Las opciones de valor Operador de la barrera funcional son las siguientes: Es igual a: el atributo es igual al valor. No es igual que: el atributo no es igual que el valor. Es mayor que: el atributo es mayor que el valor. Es mayor o igual que: el atributo es mayor o igual que el valor. Es menor que: el atributo es menor que el valor. Es menor o igual que: el atributo es menor o igual que el valor. Incluye los valores: una operación bitwise AND en la que todos los bits del valor están presentes en el atributo (bitwise AND == valor). No incluye los valores: una operación bitwise AND en la que no todos los bits del valor están presentes en el atributo (bitwise AND != valor). Incluye cualquier: una operación bitwise AND en la que al menos un bit del valor está presente en el atributo (bitwise AND == True). No incluye ninguno: una operación bitwise AND en la que ninguno de los bits del valor está presente en el atributo (bitwise AND == False). Columnas de la tabla de valores: Función—Filtrar por una función. Mínimo—Se identificará el mínimo de los valores de entrada. Máximo—Se identificará el máximo de los valores de entrada. Media—Se calculará el promedio de los valores de entrada. Recuento—Se identificará el número de entidades. Agregar—Se calculará la suma de los valores de entrada. Sustraer—Se calculará la diferencia entre los valores de entrada. Ni los controladores de subred ni los tipos de seguimiento en bucle admiten la función de resta. Atributo—Filtrar por un atributo de red. Operador—Filtrar por un operador. Es igual que—El atributo es igual que el valor. No es igual que—El atributo no es igual que el valor. Es mayor que—El atributo es mayor que el valor. Es mayor o igual que—El atributo es mayor o igual que el valor. Es menor que—El atributo es menor que el valor. Es menor o igual que—El atributo es menor o igual que el valor. Incluye los valores (bitwise AND es igual que el valor)—Una operación bitwise AND en la que todos los bits del valor están presentes en el atributo (bitwise AND == valor). No incluye los valores (bitwise AND no es igual que el valor)—Una operación bitwise AND en la que no todos los bits del valor están presentes en el atributo (bitwise AND != valor). Incluye cualquiera (bitwise AND es igual que True)—Una operación bitwise AND en la que al menos un bit del valor está presente en el atributo (bitwise AND == True). No incluye ninguno (bitwise AND es igual que False)—Una operación bitwise AND en la que ninguno de los bits del valor está presente en el atributo (bitwise AND == False). Valor—Filtrar por un valor específico. Usar valores locales—El valor booleano para utilizar variables locales en lugar de variables globales.	Value Table
Incluir entidades de barrera (Opcional)	Especifica si las entidades de barrera de transitabilidad se incluirán en los resultados del seguimiento. Las barreras de transitabilidad son opcionales incluso si se han predefinido en la definición de subred. Activado—Las barreras de transitabilidad se incluirán en los resultados del trazado. Esta es la opción predeterminada. Desactivado—Las barreras de transitabilidad no se incluirán en los resultados del trazado.	Boolean
Aplicar transitabilidad a (Opcional)	Especifica el tipo de transitabilidad que se va a aplicar. El alcance de la traversabilidad define si la traversabilidad se aplicará en los cruces, los ejes o en ambos. Por ejemplo, si se define que una condición de barrera detenga el seguimiento si Estado de dispositivo equivale a Abierto y el alcance de transitabilidad se establece solo en los ejes, el seguimiento no se detendrá, aunque se encuentre con un dispositivo abierto, porque Estado de dispositivo solo se aplica a los cruces. Es decir, este parámetro indica al seguimiento debe ignorar los cruces, ejes o ambos. Tanto a los cruces como a los ejes: se aplicará la transitabilidad tanto a los cruces como a los ejes. Solo a los cruces: solo se aplicará la transitabilidad a los cruces. Solo a los ejes: solo se aplicará la transitabilidad a los ejes. Tanto a los cruces como a los ejes—Se aplicará la transitabilidad tanto a los cruces como a los ejes. Esta es la opción predeterminada. Solo a los cruces—Solo se aplicará la transitabilidad a los cruces. Solo a los ejes—Solo se aplicará la transitabilidad a los ejes.	String
Propagadores (Opcional)	Nota: Este parámetro está disponible solo a través de Python. Columnas de la tabla de valores: Atributo—Filtrar por un atributo de red. Atributo de sustitución—Campo que se utilizará para la sustitución de atributos. Función—Filtrar por una función. Operador—Filtrar por un operador. Valor—Filtrar por un valor específico. Atributo propagado—El nombre del campo de la clase de red que se utiliza para almacenar los valores propagados calculados.	Value Table
Actualizar contenedores de red de estructura (Opcional)	Especifica si el proceso de actualización de la subred actualizará el atributo de nombre de subred admitido para los contenedores de red de estructura. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior. Activado—Se actualizará el atributo de nombre de subred compatible para los contenedores de red de estructura. Esta es la opción predeterminada. Desactivado—No se actualizarán los contenedores de red de estructura.	Boolean
Actualizar contenedores de red de dominio (Opcional)	Especifica si el proceso de actualización de la subred actualizará el nombre de la subred admitido para contenedores de la red de dominio. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior. Activado—Se actualizará el nombre de la subred compatible para los contenedores de red de dominio. Esta es la opción predeterminada. Desactivado—No se actualizarán los contenedores de red de dominio.	Boolean
Modo de edición de la versión predeterminada (Opcional)	Especifica el modo de edición que se utilizará para las actualizaciones de subred en la versión predeterminada y con geodatabases móviles o de archivos. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior. Sin eventos—No se utilizarán eventos para las actualizaciones de subred en la versión predeterminada ni en una geodatabase móvil o de archivos. Este modo de edición actualiza el nombre de la subred y los valores propagados en su lugar. Esta es la opción predeterminada. Con eventos—Se utilizarán eventos para las actualizaciones de subred en la versión predeterminada y en una geodatabase móvil o de archivos. Este modo de edición aplica el comportamiento de la geodatabase (por ejemplo, reglas de atributos, rastreo del editor, etc.) cuando la subred se actualiza y actualiza el nombre de subred y los valores propagados de todas las entidades y objetos aplicables.	String
Modo de edición de una versión nominal (Opcional)	Especifica el modo de edición que se utilizará para las actualizaciones de subred en una versión nominal. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior, y solo es aplicable a geodatabases corporativas. Sin eventos—No se utilizan eventos para las actualizaciones de subred de una versión nominal. Este modo de edición actualiza el nombre de subred y los valores propagados que se utilizan para las entidades y objetos editados en la versión. Esta es la opción predeterminada. Con eventos—Se utilizan eventos para las actualizaciones de subred de una versión nominal. Este modo de edición aplica el comportamiento de la geodatabase (por ejemplo, reglas de atributos, rastreo del editor, etc.) cuando la subred se actualiza y actualiza el nombre de subred y los valores propagados de todas las entidades y objetos aplicables.	String
Cruces válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como cruces válidos para la subred. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior.	String
Objetos de cruce válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como objetos de cruce válidos para la subred. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior.	String
Controladores de subred de objetos de cruce válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como controladores de subred de objetos de cruce válidos para la subred. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior.	String
Objetos de eje válidos (Opcional)	Los pares de grupo de activos/tipo de activos identificados como objetos de eje válidos para la subred. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 4 o posterior.	String
Administrar IsDirty (Opcional)	Especifica si el atributo 'Está sin validar' en la tabla de subredes será gestionado por la operación de actualización de subred. Si no se definen controladores de subred para el nivel, se utiliza la opción NOT_MANAGE de forma predeterminada. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 5 o posterior. Activado—La operación de actualización de subred administrará el atributo 'Está sin validar'. Esta es la opción predeterminada excepto cuando se indique lo contrario. Desactivado—La operación de actualización de subred no administrará el atributo 'Está sin validar'.	Boolean
Incluir contenedores (Opcional)	Especifica si los objetos y entidades de contenedor se incluirán en los resultados del trazado. Este parámetro requiere que un valor de Versión de red de servicios sea 5 o posterior. Activado—Las entidades de contenedor y los objetos se incluirán en los resultados del trazado. El campo de nombre de subred compatible en las entidades del contenedor se actualizará con el nombre de la subred que admite cuando se utiliza junto con los parámetros update_structure_features y update_container_features. Desactivado—Las entidades de contenedor y los objetos no se incluirán en los resultados del trazado. Esta es la opción predeterminada.	Boolean
Incluir contenido (Opcional)	Especifica si el trazado incluirá el contenido de los contenedores como parte de los resultados. Este parámetro requiere que un valor de Versión de red de servicios sea 5 o posterior. Activado—El contenido de las entidades de contenedor y los objetos se incluirá en los resultados del trazado. Durante una operación de actualización de la subred, el campo del nombre de la subred de respaldo se actualizará con las entidades de contenido devueltas por el rastreo. Desactivado—El contenido de las entidades de contenedor y los objetos no se incluirá en los resultados del trazado. El nombre de la subred de respaldo no se actualiza para las entidades de contenido durante la operación de actualización de la subred. Esta es la opción predeterminada.	Boolean
Incluir estructuras (Opcional)	Especifica si las entidades de estructura y objetos se incluirán en los resultados del trazado. Este parámetro requiere que un valor de Versión de red de servicios sea 5 o posterior. Activado—Las entidades de estructura y los objetos se incluirán en los resultados del trazado. Durante una operación de actualización de la subred, el campo del nombre de la subred compatible se actualizará para las entidades de la red de estructura asociadas con los archivos adjuntos devueltos por el rastreo. Desactivado—Las entidades de estructura y los objetos no se incluirán en los resultados del trazado. Esta es la opción predeterminada.	Boolean
Validar capacidad de localización (Opcional)	Especifica si se devolverá un error durante una operación de trazado de red o actualización de subred si se encuentran objetos de cruce o eje no espaciales sin la necesaria asociación de contención o adjunto en su jerarquía de asociación. Este parámetro garantiza que los objetos no espaciales que devuelve una operación de trazado o actualización de subred se puedan localizar mediante una asociación con entidades u otros objetos localizables. Nota: Este parámetro requiere que el valor de Versión de red de servicios sea 5 o posterior. Activado—Se devolverá un error si se encuentran objetos de cruce o eje no espaciales no localizables sin la necesaria asociación de contención o adjunto en su jerarquía de asociación. Desactivado—El trazado de red no comprobará si hay objetos que no se pueden localizar y devolverá resultados independientemente de si se encuentran objetos que no se pueden localizar en la jerarquía de asociación de los objetos trazados. Esta es la opción predeterminada.	Boolean

Salida derivada

Etiqueta	Explicación	Tipo de datos
Red de servicios actualizada	La red de servicios de entrada actualizada.	Utility Network

Entornos

Esta herramienta no utiliza ningún entorno de geoprocesamiento.
