Наборы данных LAS

Доступно с лицензией 3D Analyst.

Набор данных LAS хранит ссылки на один или несколько файлов LAS на диске, а также на дополнительные объекты поверхности. Файл .las – это отраслевой стандартный двоичный формат для хранения данных лазерной аэросъемки. В наборе данных LAS также поддерживаются оптимизированные файлы .las (.zlas) и .laz, представляющие собой сжатые версии файлов .las. Набор данных LAS позволяет вам быстро и легко изучать файлы .las в их исходном формате, предоставляет детализированную статистику и область покрытия данных лазерного сканирования, содержащихся в файлах .las.

Набор данных LAS может также хранить ссылки на классы пространственных объектов, содержащих ограничения поверхности. Ограничениями поверхности являются линии разломов, полигональные водные объекты, границы областей или любые другие типы объектов поверхности, включенных в набор данных LAS. Ограничения поверхности хранятся в классах объектов базы геоданных или в шейп-файлах, а получаются обычно с применением методов дистанционного зондирования, например фотограмметрии. Ограничения поверхности принудительно используются, если набор данных LAS отображается как модель поверхности в виде триангуляционной нерегулярной сети (TIN).

Набор данных LAS не импортирует точечные данные, содержащиеся в файлах формата LAS (*.las, *.zlas и *.laz). Он сохраняет ссылки на эти файлы и ограничения поверхности.

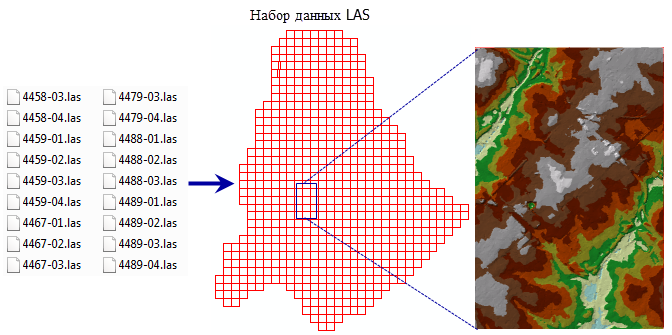

Рабочий процесс для набора данных LAS показан на следующем рисунке:

Рабочий процесс для наборов данных LAS

Представленный ниже список включает в себя простые примеры того, каким образом правильно использовать наборы данных LAS с целью внедрения данных лидара в ArcGIS Pro. С наборами данных LAS вы можете:

  • Сохранять ссылки на большое количество файлов .las и данных о поверхностях в одном конкретном проекте.

  • Быстро отображать данные лидара как облака точек или в виде триангулированной поверхности в 2D или 3D.

  • Визуально сравнивать лазерные точки с существующими данными ГИС для проверки данных при построении новых данных.

  • Быстро проводить статистический анализ файлов .las и лазерных точек.

  • Проводить начальные процедуры QA\QC, как, например, оценка покрытия данными и плотности точек, для вновь полученных лидарных материалов.

  • Использовать дополнительные структурные линии и другие объекты поверхностей с данными лидара.

  • Создавать дополнительные поверхности, такие как цифровые модели рельефа (DEM) и цифровые модели местности (DSM), используя инструмент геообработки Набор данных LAS в растр или TIN с помощью инструмента геообработки Набор данных LAS в TIN.

  • Создавать изображения интенсивности с помощью инструмента геообработки Набор данных LAS в растр.

  • Интерактивно оцифровывать новые объекты с использованием точек набора данных LAS и инструментов редактирования ArcGIS.

  • Обновлять данные с помощью вновь полученных данных LAS или данных поверхностей.

  • Опубликовать данные LAS с помощью набора данных мозаики.

  • Оценивать пространственное распределение различных показателей лазерных данных с использованием инструмента геообработки Статистика точек LAS в растр.

  • Ручное исправление ошибок в кодах классов с использованием интерактивных методов редактирования доступно с редактированием классификации и просмотром профиля.

Вы можете быстро изменять представление набора данных LAS на поверхность TIN, похожую на наборы данных TIN и terrain. Набор данных LAS позволяет вам работать с точками, классифицированными на объекты различного типа. Для наборов данных LAS доступно несколько методов отображения точек и поверхностей. Самым простым способом отображения наборов данных LAS вы можете быстро воспользоваться с помощью панели Символы. Ограничения поверхности принудительно используются, если набор данных LAS отображается как TIN.

Набор данных LAS по умолчанию отображается в ArcGIS Pro как облако точек без применения фильтра. Это значит, что все лидарные точки изначально отображаются при таком масштабе, в котором показываются прореженные точки. Кроме того, ArcGIS Pro позволяет отображать отдельные файлы .las b .zlas, а также применять к ним ту же функциональность, что и к набору данных LAS.

Структура пирамидных слоев набора данных LAS используется для повышения производительности 3D отображения набора данных LAS в ArcGIS Pro. Это происходит благодаря упорядочиванию и индексированию точек способом, который оптимизирует запросы для 3D отображения. При добавлении набора данных LAS к карте или сцене без пирамидных слоев появится запрос; в этом запросе будет предложено построить пирамидные слои из набора данных LAS.

При добавлении набора данных LAS, файла .las или .zlas в 3D-сцену в ArcGIS Pro точки отрисовываются с помощью методов отображения высот и eye-dome lighting, применяемого по умолчанию. Eye-dome lighting - это метод затенения, который улучшает восприятие глубины и контура при просмотре наборов данных LAS. Когда набор данных LAS, файл .las или .zlas добавляются на 2D-карту в ArcGIS Pro, точки отрисовываются только с помощью метода отображения высот.

Набор данных LAS является дополнением набора данных terrain и рабочих процессов, основанных на наборе данных мозаики. Например, часто приходится добавлять вновь полученные лидарные данные к набору данных terrain. Набор данных LAS можно быстро создать с целью осуществления начальной проверки контроля качества и элементов управления данных лидара. Этот набор данных LAS предоставит вам всю необходимую информацию, которая позволит сделать вывод о соответствии данных лидара необходимым требованиям к качеству до осуществления импорта данных в набор данных terrain.

Измерения и размер файлов .las

Для наилучшей производительности изучите следующие рекомендации по измерениям и размеру файлов .las:

  • Клиентский компьютер должен иметь прямой доступ к данным, расположенным на внутреннем диске, а не использовать локальную сеть или более медленные внешние диски.

  • Используйте оптимизированные файлы .las (.zlas) при работе с данными лидара по сети.

  • Постройте набор данных LAS с использованием файлов .las из этого же проекта (т.е. спецификации и изучаемой территории). Наборы данных LAS не предназначены для сбора данных из различных источников и изучаемых территорий. Для этих целей используйте набор данных мозаики.

  • В целом, полезно, чтобы набор данных LAS создавался с использованием файлов .las, разбитых на листы. Файлы .las не должны содержать данные лазерной съемки в виде широких полос или линий облета, за исключением случаев, когда файлы .las проиндексированы и содержат по вспомогательному файлу LAS (.lasx) для каждого файла .las.

  • Вычислите статистику, чтобы создать файлы набора данных LAS.lasx. Эти вспомогательные файлы LAS содержат статистический анализ и пространственный индекс для каждого из файлов .las. Пространственный индекс увеличивает производительность набора данных LAS.

  • Желательно, чтобы размер файлов .las был порядка 500 Мб при создании файлов .lasx. Однако во многих случаях размер файлов .las значительно больше, и пространственный индекс в файлах .lasx позволяет ArcGIS Pro лучше обрабатывать очень большие файлы .las. При наличии пространственного индекса размер в ArcGIS Pro приобретает меньшее значение. Рекомендации по размерам файлов также касаются практических вопросов управления файлами большого размера, например, фрагментации файлов/диска.

  • Измените сортировку точек LAS с помощью инструмента геообработки Извлечь данные LAS. Это позволит упорядочить записи точек в пространственные кластеры, которые оптимизированы для чтения файлов, а также повысит производительность их отображения в ArcGIS Pro.

  • Для увеличения производительности, если статистика не вычисляется, листы LAS должны быть непрерывными и не пересекающимися и иметь размер приблизительно 500 МБ или меньше.

Установка проекции для данных LAS

Чтобы выполнить проецирование данных LAS, используйте инструмент геообработки Извлечь данные LAS. Вы можете задать фильтр для входного слоя набора данных LAS, чтобы проецировать только определенные точки. В диалоговом окне инструмента геообработки Извлечь данные LAS перейдите на вкладку Параметры среды и укажите выходную систему координат. Каждый входной файл .las, а не только привязанный набор данных LAS, должен содержать соответствующую пространственную привязку до того, как подать его на вход в инструмент. Если у входных файлов .las не указана пространственная привязка, но она известна, сначала воспользуйтесь инструментом Создать набор данных LAS и укажите опцию Все файлы для параметра Определить проекцию для файлов LAS, чтобы создать файлы .prj для определения этой пространственной информации. При использовании инструмента Извлечь LAS после инструмента Создать набор данных LAS для проецирования файлов .las создаются новые файлы .las с новой проекцией.

Поддерживаемые типы данных лидара

Далее приведена информация о поддерживаемых типах данных лидара:

  • Поддержка наборов данных LAS с геообработкой главным образом предназначена для данных бортовых лидаров.

  • Для работы с 3D используйте данные лазерной наземной и аэросъемки.

  • Данные лазерной аэросъемки более полезны в случае, если данные классифицированы (к примеру, на классы "поверхность земли" и "не поверхность земли").

  • ArcGIS Pro поддерживает все версии LAS.

  • Коды классификации для ArcGIS Pro базируются на LAS версии 1.1 или более новой. Используйте инструмент геообработки Изменить коды классов LAS для обновления кодов классификации, находящихся в файлах .las устаревших версий LAS. Этот инструмент может использоваться с целью проверки соответствия таких данных этим стандартам.
