Совместное управление адресами и данными о характеристиках дорожного полотна

Доступно с лицензией Location Referencing.

ArcGIS Roads and Highways позволяет управлять данными об адресах и характеристиках проезжей части и поддерживать их в системе линейных координат (LRS) в общей базе геоданных. ArcGIS Roads and Highways можно сконфигурировать "из коробки" с решением Address Data Management в единой базе геоданных путем включения полей диапазона адресов из решения Address Data Management в класс объектов, который также служит классом объектов центральных линий Roads and Highways. Также можно поддерживать адресные данные индивидуальным образом, моделируя адресную информацию либо по центральным линиям LRS, либо в виде линейных событий LRS. Как в конфигурации решения Address Data Management, так и в конфигурации пользовательской модели данных класс пространственных объектов с точками адреса сайта должен быть настроен с помощью LRS.

В ArcGIS решение Address Data Management можно использовать для поддержки и улучшения авторитетного хранилища адресов. Решение содержит набор возможностей, предназначенных для поддержки, улучшения и обмена адресной информацией в целях поддержки сервисов и коммерции в сообществе, таких как E911, выдача разрешений и оценка.

В следующих разделах описывается, как моделировать адресную информацию в сочетании со схемой Roads and Highways для поддержки и редактирования как LRS, так и решения Address Data Management в единой базе геоданных с использованием инструментов в ArcGIS Pro. Имеется руководство по загрузке данных и публикации сервисов с данными, управляемыми обеими системами.

Требования

Если необходимые классы объектов и таблицы в информационной модели Roads and Highways и в решении Address Data Management представлены в единой базе геоданных, вы можете использовать готовую модель данных или настроить модель данных в соответствии с правилами и требованиями вашей организации.

Модель данных решения Управление адресными данными

Можно упростить процесс развертывания решения Address Data Management, развернув его на портале ArcGIS Enterprise вашей организации и загрузив в решение свои данные LRS. Инструмент Настроить классы объектов адресов связывает класс объектов центральных линий и класс объектов Точка адреса местоположения (Site Address Point) как часть решения Управления адресными данными и LRS.

Подробнее о развертывании решения Управление адресными данными на вашем портале Enterprise

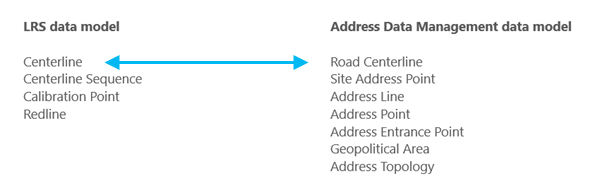

Ниже приведены классы пространственных объектов, необходимые для интеграции схемы Roads and Highways с пользовательской моделью решения Address Data Management:

• Центральная линия

• Последовательность центральных линий

• Калибровочная точка

• Исправление

Следующие классы пространственных объектов решения Address Data Management необходимы для интеграции с Roads and Highways:

• Центральная линия дороги

• Точка адреса местоположения

• Адресная строка

• Точка адреса

• Точка входа на адрес

• Геополитическая зона

• Адресная топология

Примечание:

Вы можете запустить инструмент Создать LRS в решении Управление адресными данными, чтобы создать LRS в базе геоданных для управления адресными данными, которая содержит существующий класс объектов центральных линий дорог Road Centerline.

Для успешной настройки с помощью LRS и использования преимуществ совместно настроенных Roads and Highways и решения Address Data Management в классе объектов центральной линии должны присутствовать следующие поля:

Поле	Тип данных	Длина	Может быть пустым	Описание
FromLeft	Короткое целое или Длинное целое	Н/Д	Да	Первый адрес на левой стороне проезжей части
ToLeft	Короткое целое или Длинное целое	Н/Д	Да	Последний адрес на левой стороне проезжей части
FromRight	Короткое целое или Длинное целое	Н/Д	Да	Первый адрес на правой стороне проезжей части
ToRight	Короткое целое или Длинное целое	Н/Д	Да	Последний адрес на правой стороне проезжей части
FullName	Text	Н/Д	Да	Имя проезжей части

Для успешной настройки с помощью LRS и использования преимуществ совместно настроенных Roads and Highways и решения Address Data Management в классе объектов Точка адреса местоположения (Site Address Point) должны присутствовать следующие поля:

Поле	Тип данных	Длина	Может быть пустым	Описание
AddressNumber	Короткое целое, длинное целое и текст	Н/Д	Да	Номер адреса сайта
FullName	Text	Н/Д	Да	Имя проезжей части

Пользовательская модель адресных данных

Чтобы создать пользовательскую модель данных, отличную от решения Address Data Management, убедитесь, что есть необходимые классы пространственных объектов и таблицы для LRS. К ним относятся классы объектов центральной линии или линейного события, а также класс объектов Site Address Point.

Ниже приведены классы пространственных объектов, необходимые для интеграции схемы Roads and Highways с пользовательской моделью адресных данных:

• Центральная линия или линейное событие

• Последовательность центральных линий

• Калибровочная точка

• Исправление

Для интеграции с Roads and Highways требуется класс объектов Site Address Point.

Для настройки с помощью LRS с пользовательской адресной моделью данных в классе объектов центральная линия или линейное событие должны присутствовать следующие поля:

Поле	Тип данных	Длина	Может быть пустым	Описание
FromLeft	Короткое целое или Длинное целое	Н/Д	Да	Первый адрес на левой стороне проезжей части
ToLeft	Короткое целое или Длинное целое	Н/Д	Да	Последний адрес на левой стороне проезжей части
FromRight	Короткое целое или Длинное целое	Н/Д	Да	Первый адрес на правой стороне проезжей части
ToRight	Короткое целое или Длинное целое	Н/Д	Да	Последний адрес на правой стороне проезжей части
RoadName	Text	Н/Д	Да	Имя проезжей части

Для успешной настройки с помощью LRS и использования преимуществ Roads and Highways и пользовательской модели адресных данных в классе объектов Site Address Point должны присутствовать следующие поля:

Поле	Тип данных	Длина	Может быть пустым	Описание
AddressNumber	Короткое целое, длинное целое и текст	Н/Д	Да	Номер адреса сайта
RoadName	Text	Н/Д	Да	Имя проезжей части

Примечание:

При использовании пользовательской модели адресных данных, настроенной с помощью LRS, дополнительные возможности решения Управление адресными данными, такие как специализированные правила атрибутов, классы отношений, топология, специальные рабочие процессы и многое другое, не включаются. Эти возможности могут быть воссозданы в пользовательской модели адресных данных, но они недоступны в готовом виде, как в случае с решением Address Data Management.

Настройка, загрузка данных и публикация LRS вместе с решением Управление адресными данными проекта ArcGIS Pro

И решение Address Data Management и Roads and Highways имеют специфичные требования к развертыванию в базе геоданных.

Чтобы развернуть LRS Roads and Highways и решение Address Data Management в базе геоданных, можно использовать класс объектов центральной линии LRS в качестве слоя диапазона адресов.

Примечание:

Чтобы правильно настроить LRS убедитесь, что заданы корректная пространственная привязка, x,y,z и m-допуск, а также x,y,z и m-разрешение для всех классов пространственных объектов, которые используются в Дороги и магистрали и решении Управление адресными данными.

Используйте класс объектов центральных линий LRS в качестве слоя диапазона адресов для настройки, загрузки и публикации.

1. Разверните решение Address Data Management в вашем корпоративном портале.

2. Загрузите и откройте проект Address Data Management для ArcGIS Pro.

3. Создайте класс объектов калибровочных точек и класс объектов исправлений, которые находятся в наборе классов объектов Address в базе геоданных Address Data Management. Создайте таблицу последовательности центральных линий, которая находится в базе геоданных Address Data Management.

   Примечание:

   Тип и длина данных поля в классе объектов и таблице должны соответствовать модели данных LRS.

4. Используйте инструмент Создать LRS из существующего набора данных, используя в качестве входных данных слои Road Centerline, Calibration Point, Redline и Centerline Sequence.

5. Запустите инструмент Настроить класс пространственных объектов адреса, чтобы связать Road Centerline и Site Address Point как часть решения Управление адресными данными и LRS.

6. Загрузите данные в классы пространственных объектов Road Centerline и Site Address Point с помощью инструмента Присоединить.

   Подсказка:

   Этот шаг может быть выполнен в любой момент между шагами с 3 по 6.

7. Создайте сети LRS, используя инструмент Создать сеть LRS. Если у вас есть слой, предварительно настроенный как сеть LRS, воспользуйтесь инструментом Создать сеть LRS из существующего набора данных.

8. Создайте события LRS, используя инструмент Создать событие LRS. Если у вас есть слои, предварительно настроенные как события LRS, используйте инструмент Создать событие LRS из существующего набора данных.

9. Загрузите данные в сеть LRS с помощью инструмента Присоединить маршруты.

   Примечание:

   Инструмент Присоединить маршруты учитывает существующие центральные линии, если включен параметр Учитывать существующие центральные линии. Если значение CenterlineID, к которому вы добавляете маршрут, уже существует, существующая запись последовательности центральных линий будет обновлена значением RouteID добавленного маршрута.

10. Загрузите данные в события LRS, используя инструмент Присоединить события.

11. Опубликовать LRS в сервисе.

    Примечание:

    При публикации LRS в сервисе файл подключения к многопользовательской базе геоданных должен использовать сервис-ориентированные версии. Набор классов объектов Address и другие необходимые классы объектов и таблицы должны быть зарегистрированы перед публикацией как сервис-ориентированные версии.

Редактирование объединенных данных адресов и LRS

Объединение Roads and Highways LRS и решения Address Data Management в сервисе позволяет редактировать данные, управляемые и тем, и другим с помощью ArcGIS Pro. При редактировании сервиса с данными LRS и адресными данными из одной базы геоданных некоторые рабочие процессы редактирования LRS могут отличаться, как описано в следующих разделах.

Разделение центральной линии при помощи инструмента разделения

Если класс объектов Road Centerline из решения Address Data Management используется в качестве класса объектов центральных линий LRS, в слое существует атрибутивное правило для обновления полей FromLeft, ToLeft, FromRight и ToRight при разбиении центральной линии дороги. Это правило атрибутов пропорционально обновляет значения адресов в зависимости от местоположения разделения.

На следующем изображении и в таблице показана центральная линия перед разделением с помощью инструмента Разделить центральную линию точкой:

OID	От левого	К левому	От правого	К правому
1	1120	1134	1117	1131

Значения полей FromLeft, ToLeft, FromRight и ToRight обновляются после разделения центральной линии.

На следующем рисунке и в таблице показаны центральная линия и ее атрибуты после операции разделения:

OID	От левого	К левому	От правого	К правому
1	1120	1128	1117	1125
2	1130	1134	1127	1131

Центральные линии разделены редактированием LRS

На следующем рисунке и в таблице показаны центральная линия и атрибуты маршрута перед завершением операции редактирования Исключить:

OID	ID маршрута	От левого	К левому	От правого	К правому
1	Route1	1120	1134	1117	1131

Маршрут исключен от начала маршрута до средней части маршрута. В результате центральная линия разделяется, а значения ее полей FromLeft, ToLeft, FromRight и ToRight обновляются.

В следующей таблице и на рисунке показана центральная линия и ее атрибуты после операции редактирования исключения маршрута:

OID	ID маршрута	От левого	К левому	От правого	К правому
1	Route1	1120	1128	1117	1125
2	Route1	1130	1134	1127	1131

Слияние центральных линий с помощью инструмента Слияние центральных линий

При использовании инструмента Слияние центральных линий для слияния центральных линий, связанных с одним маршрутом, атрибуты RoadName должны быть идентичны по отдельным центральным линиям. Значения атрибутов FromLeft и FromRight от первой (против движения) центральной линии и значения атрибутов ToLeft и ToRight от последней (по направления движения) центральной линии будут сохранены.

Следующее изображение и таблица показывают две центральные линии перед слиянием:

OID	От левого	К левому	От правого	К правому	Имя дороги
1	1000	1010	2001	2011	S. Main St.
2	1012	1020	2013	2021	S. Main St.

Значения FromLeft, ToLeft, FromRightи ToRight атрибутов обновляются после слияния центральных линий.

Следующее изображение и таблица показывают объединённую центральную линию:

OID	От левого	К левому	От правого	К правому	Имя дороги
1	1000	1020	2001	2021	S. Main St.

Отредактируйте сервис с LRS и адресными данными в ArcGIS Pro

Чтобы отредактировать сервис, содержащий LRS и адресные данные, выполните следующие шаги:

1. Создайте и обновите любые центральные линии, предназначенные для использования в редактировании LRS:

   • Построение маршрута

   • Продление маршрута

   • Перестроение маршрута

2. Введите значения для полей FromLeft, ToLeft, FromRight, ToRight и RoadName.

3. Завершите редактирование LRS.

4. Запустите инструмент Применить поведение событий, чтобы обновить соответствующие данные LRS.

5. Проверьте топологию адресов, чтобы убедиться, что все изменения корректны.

6. Чтобы создавать или редактировать события LRS, используйте инструменты редактирования событий на вкладке Location Referencing в ArcGIS Pro или в виджетах Location Referencing в ArcGIS Experience Builder.

Возможности анализа в объединенном наборе данных LRS и управления адресными данными

Еще одним преимуществом настройки Roads and Highways LRS и решения Address Data Management в рамках единой базы геоданных являются объединенные возможности анализа обеих информационных моделей в дорожной системе. Вы можете поддерживать, обновлять и улучшать свой авторитетный репозиторий адресов, одновременно поддерживая, обновляя и улучшая свои авторитетные данные о дорогах.

Расширенные возможности наложения событий

Параметр Тип разбиения блока адреса доступен, когда настроенный слой диапазона адресов используется в качестве входного слоя событий в инструменте Наложение событий. Этот параметр определяет, как обновляются значения диапазона входных адресов в рамках процесса динамической сегментации инструмента. Опция Пропорциональный обновляет значения диапазона адресов пропорционально для каждого сегмента от места разбиения, а опция Ближайшая точка адреса обновляет значения диапазона адресов для каждого сегмента на основе ближайших адресных точек против движения и по ходу движения.

Сценарии наложения событий

На следующей диаграмме объект центральная линия, линейное событие Скорость и точечное событие Знаки связаны с одним маршрутом, S. Main St. Слой центральной линия настроен как слой диапазона адресов.

Маршрут калибруется слева направо между измерениями 0 и 10. Слои центральной линии, скорости и знаков присутствуют на маршруте и имеют входные и выходные свойства, описанные в подразделах ниже.

Входные данные

В следующих таблицах показаны атрибуты входных слоев:

Центральная линия

ID центральной линии	От левого	К левому	От правого	К правому	Имя дороги
RD-100	1000	1100	1001	1099	Main St.

Ограничения скорости

ID события	ID маршрута	Измерение От	Измерение До	Дата От	Дата До	Ограничения скорости
Скорость1	Main St.	0	4	01.01.2000		45
Скорость2	Main St.	4	10	01.01.2000		35

Знаки

ID события	ID маршрута	Измерения	Дата От	Дата До	Тип знака
Знак1	Main St.	7	01.01.2000		Остановка

Выходной пропорциональный тип разбиения блока адреса

Если для опции Тип разделения адресного блока выбрана опция Пропорциональный, значения диапазона адресов будут обновляться для каждого сегмента пропорционально.

Перемещение в направлении калибровки маршрута (слева направо):

• Первый сегмент обусловлен событием ограничения скорости, 45, которое начинается с измерения 0 и заканчивается в измерении 4.

• Второй сегмент обусловлен событием Скорость, 35, которое начинается с измерения 4 и заканчивается в измерении 7 из-за наличия события Знаки, Стоп.

• Третий сегмент обусловлен событием Знаки, Стоп, на измерении 7.

• Заключительный сегмент между измерениями 7 и 10 обусловлен событием ограничения скорости, 35.

На следующей диаграмме показан выходной набор данных при выборе опции Пропорциональный:

В следующей таблице приведены подробные сведения о выходном наборе данных при выборе опции Пропорциональный:

ID маршрута	Тип	Измерение От	Измерение До	Дата От	Дата До	От левого	К левому	От правого	К правому	Имя дороги	Ограничения скорости	Тип знака
Main St.	Линия	0	4	01.01.2000		1000	1040	1001	1039	Main St.	45
Main St.	Линия	4	7	01.01.2000		1042	1070	1041	1069	Main St.	35
Main St.	Точка	7	7	01.01.2000						Main St.	35	Остановка
Main St.	Линия	7	10	01.01.2000		1072	1100	1071	1099	Main St.	35

Выходной тип разбиения блока адресов по ближайшей адресной точке

Если для параметра Тип разбиения блока адресов выбрана опция Ближайшая адресная точка, значения диапазона адресов будут обновлены для каждого сегмента на основе мест ближайших адресных точек, расположенных по и против хода движения.

Перемещение в направлении калибровки маршрута (слева направо):

• Первый сегмент обусловлен событием ограничения скорости, 45, которое начинается с измерения 0 и заканчивается в измерении 4.

• Второй сегмент обусловлен событием Скорость, 35, которое начинается с измерения 4 и заканчивается в измерении 7 из-за наличия события Знаки, Стоп.

• Третий сегмент обусловлен событием Знаки, Стоп, на измерении 7.

• Заключительный сегмент между измерениями 7 и 10 обусловлен событием ограничения скорости, 35.

На следующей диаграмме показан выходной набор данных при выборе опции Ближайшая адресная точка:

В следующей таблице приведены сведения о выходном наборе данных при выборе опции Ближайшая адресная точка:

ID маршрута	Тип	Измерение От	Измерение До	Дата От	Дата До	От левого	К левому	От правого	К правому	Имя дороги	Ограничения скорости	Тип знака
Main St.	Линия	0	4	01.01.2000		1000	1052	1001	1051	Main St.	45
Main St.	Линия	4	7	01.01.2000		1054	1087	1053	1088	Main St.	35
Main St.	Точка	7	7	01.01.2000						Main St.	35	Остановка
Main St.	Линия	7	10	01.01.2000		1090	1100	1089	1099	Main St.	35
