Визуализация куба пространство-время в 3D (Инструменты пространственно-временных закономерностей)

Краткая информация

Визуализирует переменные, хранящиеся в кубе пространство-время netCDF, созданные инструментами Углубленного анализа пространственно-временных закономерностей. Выходными данными инструмента является трехмерное представление, отображаемое уникальным способом, зависящим от переменной и указанной темы.

Примечание:

Для оптимальной визуализации используйте инструмент Создать слой куба пространство-время, чтобы создать слой куба пространство-время. Слой отображает данные куба пространство-время и активирует ленту куба пространство-время для интерактивной визуализации переменных и результатов анализа в 3D-сцене.

Иллюстрация

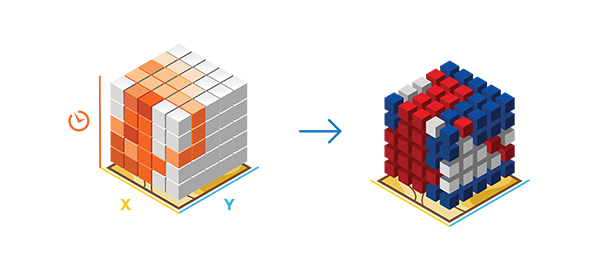

Иллюстрация инструмента Визуализация куба Пространство-Время в 3D

Использование

  • Этот инструмент принимает файлы netCDF, созданные различными инструментами в наборе инструментов Углубленный анализ пространственно-временных закономерностей.

    Более подробно о создании куба пространство-время

  • Опция Значение параметра Тема отображения позволяет увидеть "сырые" значения, связанные с агрегацией или созданием куба.

  • Если вы запустили Анализ возникновения горячих точек для конкретной переменной, будет доступна опция Результаты анализа горячих и холодных точек в параметре Тема отображения. В этой теме показывается статистическое значение каждого бина, основанного на пространственно-временном анализе горячих точек, выполненном с помощью Анализа возникновения горячих точек.

  • Если вы запустили Анализ локальных выбросов для конкретной переменной, будет доступна опция Результаты кластеризации и выбросов в параметре Тема отображения. В этой теме показывается тип результата, присвоенный каждому статистически важному бину, основанный на Анализе локальных выбросов.

  • Если на определенной переменной был запущен инструмент Прогнозирование временных рядов, опция Результаты прогнозирования станет доступна в параметре Тема отображения. Эта тема показывает временные ряды в каждом местоположении наряду с спрогнозированными временными рядами. Соответствующие значения для каждого временного шага сохраняются в отдельном поле. Для кубов, созданных с помощью инструмента Прогноз на основе леса или Прогноз экспоненциального сглаживания, верхняя и нижняя границы доверительных интервалов сохраняются в виде отдельных полей. Кроме того, кубы, созданные с помощью инструмента Прогноз экспоненциального сглаживания, имеют свои уровни, тренды и сезонные компоненты, сохраненные в виде отдельных полей. Эти атрибуты можно отобразить на карте с помощью символов.

    Опция Результаты прогнозирования недоступна, если входной куб пространство-время был создан с помощью инструмента Поднабор куба пространство-время для прогнозирования куба пространство-время.

    Если в инструментах Прогнозирования временных рядов было задано значение параметра Опция выбросов, также будет доступна опция Результаты выбросов временных рядов.

  • Если инструмент Выявление изменений точек был запущен для определенной переменной, будет доступна опция Точки изменения временных рядов в параметре Тема отображения. Эта тема показывает, является ли каждый временной шаг изменением точек с оценками среднего или среднеквадратического отклонения для текущего и предыдущего временных шагов.

  • Для кубов, которые были созданы с помощью инструмента Создать куб пространство-время из указанных местоположений и агрегированы по времени, будет доступна опция Количество временных агрегаций в параметре Тема отображения для визуализации числа записей, агрегированных для каждого пространственно-временного бина.

  • Диаграммы временных рядов создаются как часть выходных данных этого инструмента. Если значением параметра Тема отображения является Результаты анализа горячих и холодных точек, z-оценки строятся по времени для каждого местоположения. Для всех других тем отображения значение параметра Переменная куба отображается по времени для каждого местоположения. Эти диаграммы будут добавлены на панель Содержание под выходным классом пространственных объектов.

  • Если значения Полей суммирования или Переменных были агрегированы, вы можете визуализировать значения Вычисленных бинов, чтобы увидеть, какие бины были вычислены на основе ваших настроек в инструменте Создать куб пространство-время по агрегации точек или Создать куб пространство-время из указанных местоположений.

  • Так как при визуализации куба пространство-время для вертикальной оси используются значения времени, для корректной интерпретации очень важно, чтобы все местоположения на поверхности располагались на одной высоте. Тогда все интервалы временных шагов будут считаться с одного основания. Для этого уберите отметки со всех слоев Земная поверхность, которые находятся в группе Поверхности высот на панели Содержание. Это отключит все сервисы высот по умолчанию.

    Примечание:

    Как только вы в следующий раз откроете Новую сцену, поверхности по умолчанию будут снова заполнены.

  • Если данные все еще не отображаются, очистите ограничения диапазона видимости, выбрав новый слой на панели Содержание, перейдя на вкладку Оформление и нажав кнопку Очистить ограничения.

  • Выходные данные этого инструмента отображаются точечными символами в форме кубика, представляющими каждый бин в кубе. Если куб был создан на основе заданных местоположений, лучше всего добавить 2D представление полигонов к значению Сцена для визуализации перспективы.

  • Куб пространство-время можно также визуализировать в трех измерениях, используя надстройку Space Time Cube Explorer.

  • Чтобы сохранить временную точность, не рекомендуется использовать в качестве выходных данных шейп-файл, поскольку он не может хранить в одном поле дату и время. Это имеет определенное значение при визуализации результатов в 3D и использовании бегунка времени для изучения результатов. Временная точность достигается только при хранении данных в базе геоданных.

  • Углубленную информацию для каждой опции параметра Тема отображения, включая описания выходных данных и графиков, см. в статье Визуализация тем отображения для куба пространство-время в 2D и 3D.

Параметры

Подпись Объяснение Тип данных

Входной куб пространство-время

Куб пространство-время, содержащий переменную для анализа. Кубы пространство-время имеют расширение файла .nc и создаются с помощью различных инструментов в наборе инструментов Углубленный анализ пространственно-временных закономерностей.

File

Переменная куба

Числовая переменная в кубе netCDF, которая будет изучаться. Куб пространства-времени всегда содержит переменную COUNT если при построении куба использовалась агрегация. Также будут доступны все Поля суммирования или Переменные, которые использовались в процессе создания куба.

String

Тема отображения

Указывает характеристику Переменной куба, которая будет отображена. Доступные опции зависят от способа создания куба и выполняемого анализа.

Значение — это числовое значение параметра Переменная куба, и оно всегда доступно. Оцененные бины — количество оцененных бинов будет доступно только для Полей суммирования, которые были использованы в процессе создания куба. Значения результатов анализа горячих и холодных точек будут доступны только для Переменной куба, для которой уже запускался Анализ возникновения горячих точек. Значения результатов кластеров и выбросов будут доступны только для значений Переменная куба, для которых уже запускался Анализ локальных выбросов. Значения подсчета временной агрегации будут доступны только для кубов определенного местоположения, которые были агрегированы с учетом времени. Значения результатов прогнозирования будут доступны только для значения параметра Переменная куба, для которого был запущен инструмент Прогнозирование временных рядов. Значения результатов выбросов временных рядов будут доступны только в том случае, если для инструментов группы Прогнозирование временных рядов был задан параметр Опции выбросов. Значения точек изменения временных рядов будут доступны только для значений Переменная куба, для которых был запущен инструмент Выявление точек изменения.

Углубленную информацию для каждой опции, включая описания выходных данных и графиков, см. в статье Визуализация тем отображения для куба пространство-время в 2D и 3D.

  • Значение–Будет отображаться числовое значение параметра Переменная куба.

  • Результаты анализа горячих и холодных точек–Статистическое значение каждого бина будет отображено на основе пространственно-временного анализа горячих точек, выполненного с помощью Анализа возникновения горячих точек.

  • Число оцененных бинов–Будут показаны бины с оценочными значениями.

  • Результаты кластеризации и выбросов–Будет отображен тип кластера или выброса (COType), назначенный для каждого бина инструментом Анализ локальных выбросов.

  • Значение агрегации времени–Будет показано число записей, агрегированных в каждый бин пространства-времени Отобразить.

  • Результаты прогнозирования–Будут отображаться входные временные шаги и результирующие прогнозируемые значения из инструментов Прогнозирования временных рядов.

  • Результаты выбросов временных рядов–Результаты параметра Опция выбросов в инструментах Прогнозирования временных рядов будут отображены.

  • Точки изменения временных рядов–Результаты работы инструмента Выявление точек изменения будут отображены. Выходные данные будут содержать поля, указывающие, является ли каждый временной шаг изменением точек с оценками среднего или среднеквадратического отклонения для текущего и предыдущего временных шагов.

String

Выходные объекты

Результаты выходного класса объектов Данный класс объектов будет представлять собой трехмерное картографическое представление выбранной для отображения переменной в 3D-сцене.

Feature Class
