图形缓冲区 (分析工具)
汇总
在输入要素周围某一指定距离内创建缓冲区多边形。 在要素周围生成缓冲区时，多种制图形状对缓冲区末端（端头）和拐角（连接）可用。

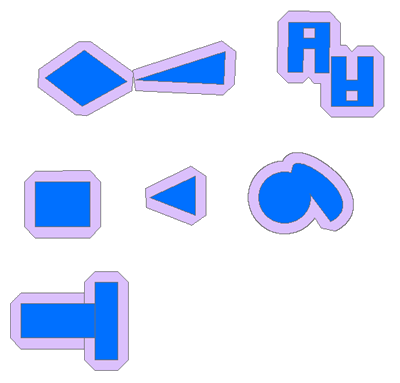

插图
用法
注:
当使用缓冲操作的输出来标识特定区域内的要素时，成对缓冲和缓冲区工具通常是最佳选择。
输入要素可以是点、线或面。
端头类型参数用于控制线端的形状，而连接类型参数用于控制拐角的形状。 可以将圆形、平头斜接或尖头斜接连接选项以及圆形端头、平端头或方形端头选项配合使用以更改输出缓冲区的形状。
适用于末端（端头）和拐角（连接）的参数将取决于如下输入要素类型：
端头类型—仅点和线
连接类型—仅面和线
术语“端头”和“连接”是常见的图形术语。
工具图示显示了使用不同的端头类型和连接类型参数选项缓冲的折线要素。
输出要素类将包含一个
BUFF_DIST字段，该字段包含用于缓冲各要素的缓冲距离（使用输入要素坐标系的线性单位）。如果输入中存在
BUFF_DIST字段，那么在输出中将覆盖该字段的值。输出缓冲区要素始终为欧氏。 不支持测地线缓冲区要素。 有关欧氏缓冲区和测地线缓冲区之间的差异的详细信息，请参阅缓冲区（分析）的工作原理。
输出要素类将包含一个
ORIG_FID字段，该字段包含为其创建缓冲区的输入要素的要素 ID。 如果输入中存在ORIG_FID字段，那么在输出中将覆盖该字段的值。如果对面要素进行缓冲，则可使用负缓冲距离在面要素内部创建缓冲区。 使用负缓冲距离将会使面边界向内缩减指定的距离。
注意：
如果负缓冲距离足够大，使得面缩减至不存在，则将生成空几何。 此时将出现一条警告消息，并且不会将任何空几何要素写入输出要素类。
可以使用输入中的字段来设置缓冲距离。 接受数值和文本字段。 在文本字段中，缓冲距离可以为数值（例如 5）或者有效的线性单位，例如 5 千米。
如果使用不带线性单位的数值，则缓冲区将采用输入空间参考的线性单位。 如果输入位于地理坐标系中，则缓冲区将以米为单位。
如果无法识别线性单位，则缓冲区将采用输入空间参考的线性单位。 有关有效线性单位的详细信息，请参阅线性单位。
此工具支持并行处理因子 环境。 如果环境未设置（默认情况下）或已设置为 100，则将启用完全并行处理，同时该工具尝试将工作分配给计算机上的所有逻辑内核。 如果环境设置为 0，则将不会启用并行处理。 如果指定的因子介于 1 到 99 之间，则该工具将通过应用公式（并行处理因子 / 100 * 逻辑内核数）确定要使用的逻辑内核的百分比，其结果将向上舍入到最近的整数值。 如果此公式的结果是 0 或 1，则将不启用并行处理。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入要素 |
将进行缓冲的输入点、线或面要素。 |
Feature Layer |
|
输出要素类 |
包含输出缓冲区的要素类。 |
Feature Class |
|
距离 [值或字段] |
与要缓冲的输入要素之间的距离。 该距离可以用表示线性距离的某个值来指定，也可以用输入要素中的某个字段（包含用来对每个要素进行缓冲的距离）来指定。 如果未指定线性单位或输入了“未知”，则将使用输入要素空间参考的线性单位。 |
Linear Unit; Field |
|
端头类型 （可选） |
指定将要进行缓冲的输入要素的端头（末端）类型。 该参数仅支持点和线要素。
|
String |
|
连接类型 （可选） |
指定两条线段连接拐角处的缓冲区的形状。 该参数仅支持线和面要素。
|
String |
|
尖头斜接限制 （可选） |
当线段相交呈锐角并且已指定连接类型参数值为尖头斜接时，可使用该参数来控制缓冲输出的锐角如何逐渐变为点。 某些情况下，当使用尖头斜接选项时，两条线连接形成的外角会非常大。 这可能会导致拐角点的延伸超出预期。 |
Double |
|
最大偏移偏差 （可选） |
输出缓冲区边界将从实际缓冲区边界偏移的最大距离。 虽然缓冲区的实际边界为曲线，但将对输出边界进行增密。 可以使用此参数来控制面边界与实际缓冲区边界的近似程度。 如果此参数未设置或设置为 0，则工具将确定最大偏差。 建议您使用默认值。 造成工具或后续分析中系统性能下降的原因可能为使用的最大偏移偏差过小。 |
Linear Unit |
环境
默认输出 Z 值, M 分辨率, M 容差, 输出 M 值域, 输出 XY 值域, 输出 Z 值域, 输出坐标系, 范围, 当前工作空间, 地理变换, 临时工作空间, 输出包含 M 值, 输出包含 Z 值, XY 分辨率, XY 容差, Z 分辨率, Z 容差, 并行处理因子, 传递地理数据库字段属性
许可信息
- 基本: 是
- 标准: 是
- 高级: 是
