Erste Schritte mit Pipeline Referencing
Mit Location Referencing-Lizenz verfügbar.
ArcGIS Pipeline Referencing ist eine Erweiterung, mit der die Anforderungen an die Standortreferenzierung im Zusammenhang mit Transportleitungen erfüllt werden. Die Erweiterung bietet Funktionen zur Verwaltung der Netzwerke von linearen Referenzierungssystemen, die zum Verorten von Objekten, Eigenschaften und anderen Daten auf und in der Umgebung von Übertragungsleitungsnetzen verwendet werden. Dies wird mit einem linearen Referenzierungssystem erreicht, mit dem die ursprünglichen LRS-Funktionen, die heute in ArcGIS vorhanden sind, weiterentwickelt und erweitert werden.
Hinweis:
In ArcGIS Pro 3.8 werden die Werkzeuge aus der Registerkarte Location Referencing in die Registerkarte Linear Referencing verschoben.
Pipeline Referencing bietet eine GIS-fähige Datenmanagementlösung zur linearen Referenzierung für Pipeline-Unternehmen. Sie unterstützt Folgendes:
LRS-Informationsmodell
Werkzeuge für Netzwerke und zum Laden von Objekten
Bearbeitung von Netzwerken
Bearbeiten von Objekten
Geoverarbeitungswerkzeuge
Web-Services
Weitere Informationen zur Installation und Lizenzierung in ArcGIS Pro
LRS-Datenmodell
Zur Verwendung von Pipeline Referencing müssen Ihre Daten dem LRS-Datenmodell entsprechen. Pipeline Referencing verfügt über ein Datenmodell für LRS-Netzwerke (Routen) und ein flexibles Datenmodell für LRS-Objekte, mit denen Sie Ihre eigenen Event-Feature-Classes modellieren können.
Pipeline Referencing bietet die Möglichkeit, LRS-Netzwerke und zugehörige Objektdaten zu bearbeiten und zu verwalten. Die Erweiterung unterstützt zudem die Aktualisierung von Objektmesswerten und Routenzuordnungen basierend auf Änderungen an einem LRS-Netzwerk.
Bevor Sie die Pipeline Referencing-Werkzeuge verwenden, lesen Sie die Informationen zu den grundlegenden Konzepten des Informationsmodells für LRS-Netzwerke und LRS-Objekte. Diese Konzepte helfen nicht nur dabei, das Laden von Daten zu verstehen, sondern schaffen auch eine Grundlage für die Verwendung der Werkzeuge.
Utility and Pipeline Data Model (UPDM)
Das Utility and Pipeline Data Model (UPDM) umfasst vordefinierte Feature-Classes für Objekte und Features im Pipeline-Netzwerk. Das UPDM basiert auf dem von Pipeline Referencing verwendeten Datenmodell.
Mit Pipeline Referencing haben Sie die Flexibilität, Ihr eigenes Objektdatenmodell zu definieren oder UPDM zu verwenden.
Sie können das UPDM-Schema in einer File-Geodatabase erstellen und alle erforderlichen Daten laden. Nachdem die Daten geladen wurden, können Sie Ihr LRS in eine Enterprise-Geodatabase migrieren.
Sie können Ihre eigene LRS-Geodatabase mithilfe von UPDM oder einem sofort einsatzfähigen Datenmodell modellieren. Dazu müssen Sie ein LRS erstellen, LRS-Objekte erstellen und Objektdaten laden, indem Sie das Werkzeug Objekte anhängen verwenden.
Hinweis:
Das Modellieren einer LRS-Geodatabase ist ein komplizierter Vorgang und sollte nur von Benutzern mit Erfahrung durchgeführt werden.
Weitere Informationen über das gemeinsame Verwalten von Pipeline Referencing und Versorgungsnetzen
Laden des LRS-Netzwerks und der Objekte
Das Modellieren, Erstellen und Konfigurieren von LRS, der Netzwerke und der Objekte, einschließlich des Ladens von Routen und Objekten, wird in ArcGIS Pro mithilfe von Geoverarbeitungswerkzeugen verwaltet.
Weitere Informationen zum Erstellen des LRS, von Netzwerken und von Objekten

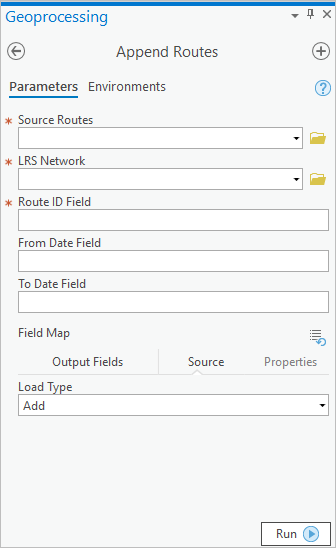

Verwenden Sie das Werkzeug Routen anhängen zum Laden von Routen. Sowohl kontinuierliche als auch technische Netzwerke können geladen werden.

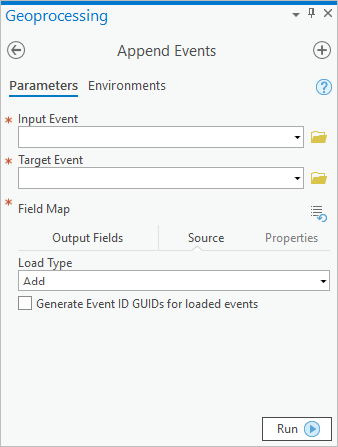

Verwenden Sie das Werkzeug Objekte anhängen zum Laden von Objekten. Sowohl Objekttabellen als auch Event-Feature-Classes können geladen werden.
Bearbeiten des LRS-Netzwerks

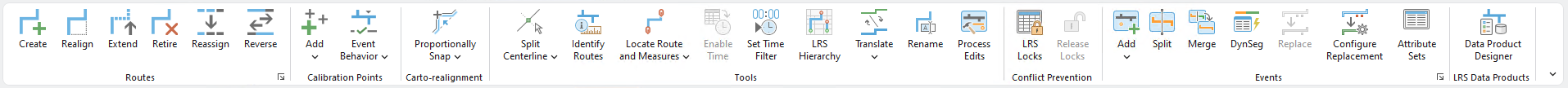

Zum Bearbeiten von LRS-Netzwerken müssen Sie die Registerkarte Location Referencing verwenden, die zu Pipeline Referencing gehört. Diese Registerkarte unterstützt die Bearbeitung von Elementen des Pipeline Referencing-Informationsmodells, aus denen ein LRS-Netzwerk erstellt wird. Auf dieser Registerkarte können Sie eine Route erstellen, eine Route neu ausrichten, eine Route neu zuweisen, eine Route stilllegen, eine Route verlängern und Routen kartografisch neu ausrichten. Sie können auch Kalibrierungspunkte und Mittelachsen bearbeiten. Sie können LRS-Routenrichtungen nicht bearbeiten, aber Sie können mit diesen Werkzeugen Änderungen auf die LRS-Routen anwenden. Die Registerkarte Location Referencing ist kontextbezogen. Sie ist nur verfügbar, wenn Sie einer Karte LRS-Daten hinzugefügt haben.
Die Pipeline Referencing-Features (Routen, Objekte, Kalibrierungspunkte und Schnittpunkte) sind zeitbezogene Daten. Wenn Sie Karten für die Bearbeitung von Netzwerken konfigurieren, sollten Sie für jeden dieser Layer in der Karte Zeitunterstützung konfigurieren.
Bearbeiten von LRS-Objekten

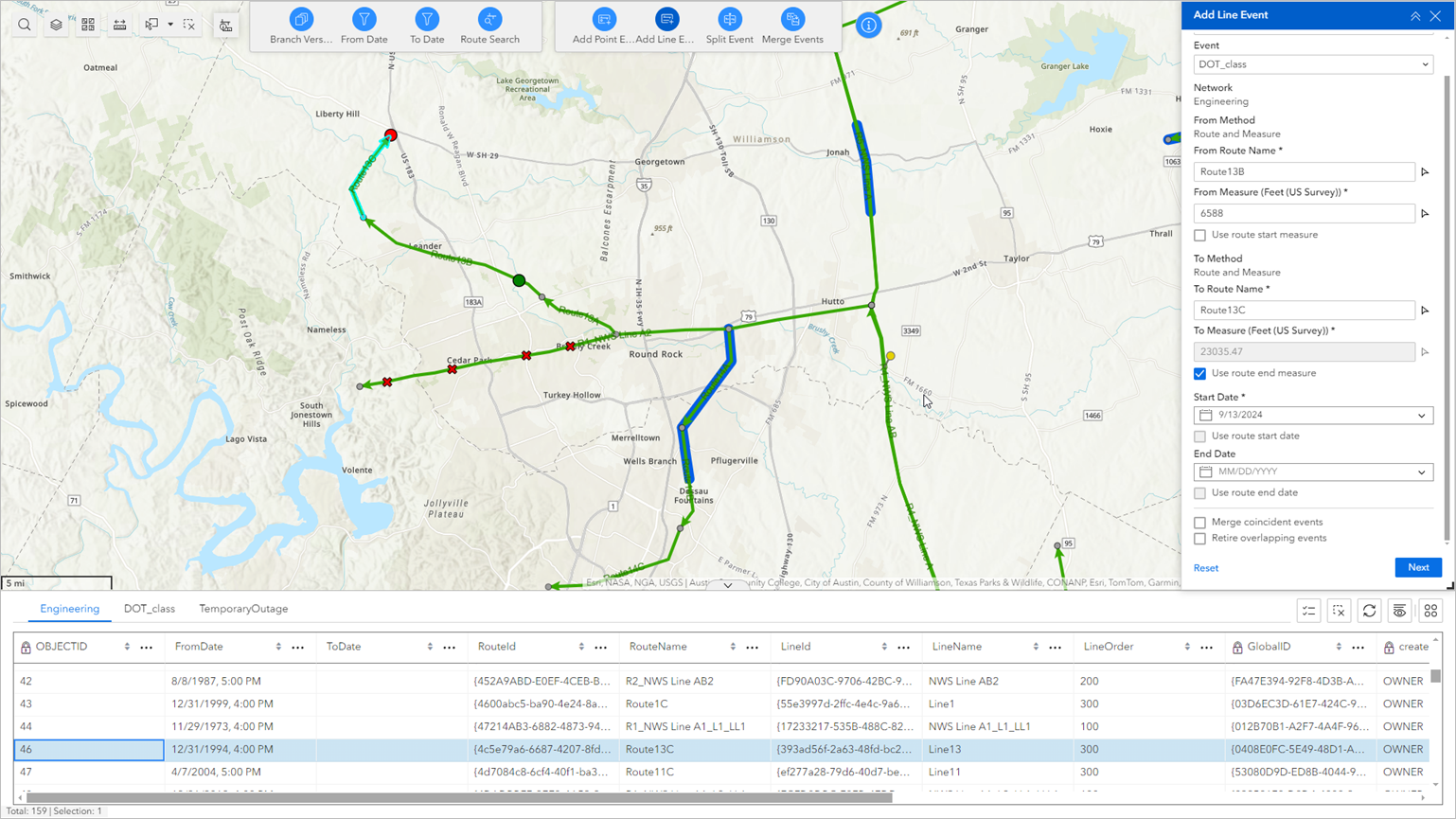

Pipeline Referencing unterstützt die Objektbearbeitung mit Experience Builder-Widgets.
Experience Builder wird von ArcGIS Enterprise betrieben.
LRS-Geoverarbeitungswerkzeuge
Pipeline Referencing umfasst eine Reihe von Geoverarbeitungswerkzeugen, die das Laden, Verarbeiten und Transformieren von LRS-Daten unterstützen.
LRS-Web-Services
Pipeline Referencing erweitert den ArcGIS-Server-Kartenservice, damit Ihren Daten Funktionen zur linearen Referenzierung als REST-Services bereitgestellt werden. Dazu gehören folgende Funktionen:
Bearbeiten von Objekten
Übersetzen von Koordinaten in Messwerte
Übersetzen von Messwerten in Koordinaten
Übersetzen zwischen Messwertsystemen
Dynamisches Segmentieren von Objekt-Layern
Erkennen von Lücken, Überlagerungen und ungültigen Messwerten für Objekte
Weitere Informationen zu Services und zur Entwicklung für Services finden Sie unter:
Qualitätskontrolle
Pipeline Referencing stellt Qualitätskontrollen für LRS-Netzwerke und Objektdaten bereit. Darüber hinaus enthält Pipeline Referencing den ArcGIS Data Reviewer, ein Feature-Set, das die ArcGIS-Software zur Datenprüfung und zur Verwaltung von Datenfehlern erweitert.
Weitere Informationen zu ArcGIS Data Reviewer
Workflow Management
Pipeline Referencing umfasst den Zugriff auf die Standardfunktionen von ArcGIS Workflow Manager, die Sie zur Verwaltung von Workflows in verschiedenen Geschäftsbereichen und zur Entwicklung eines standardisierten Prozesses für das LRS-Datenmanagement in Ihrer Organisation verwenden können.
