De contorno de entidad a polígono (Herramientas de administración de datos)
Resumen
Crea una clase de entidad que contiene polígonos, cada uno de los cuales representa el contorno de una entidad de entrada.

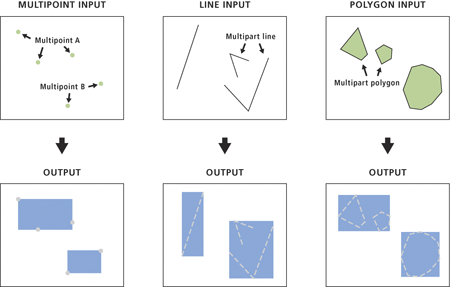

Ilustración
Uso
Los atributos de las entidades de entrada se mantienen en la clase de entidad de salida. Se agrega a la clase de entidad de salida un nuevo campo, ORIG_FID, que contiene los Id. de entidad de entrada.
Dado que el contorno de una línea perfectamente horizontal (paralela al eje x) tiene una altura de cero y el contorno de una línea perfectamente vertical (paralela al eje y) tiene un ancho de cero, el polígono resultante de cualquiera de las dos líneas tendría un área de cero; estos polígonos no válidos se omitirán en la salida. Lo mismo ocurre con una parte de una entidad de línea multiparte.
Las entidades de entrada que pueden ser multipunto, línea, polígono o anotación.
Feature Layer
Clase de entidad de salida
La clase de entidad poligonal de salida.
Feature Class
Crear entidades multiparte
(Opcional)
Especifica si se utiliza un contorno para cada entidad multiparte completa o un contorno por cada parte de una entidad multiparte. Este parámetro afectará solo a los resultados de las entidades de entrada multiparte.
Activado—Utiliza un contorno para cada parte de una entidad multiparte; el polígono resultante de la entidad multiparte seguirá siendo multiparte.
Desactivado—Utiliza un contorno que contiene una entidad multiparte completa; por lo tanto, el polígono resultante será de una sola parte. Esta es la opción predeterminada.
Las entidades de entrada que pueden ser multipunto, línea, polígono o anotación.
Feature Layer
out_feature_class
La clase de entidad poligonal de salida.
Feature Class
single_envelope
(Opcional)
Especifica si se utiliza un contorno para cada entidad multiparte completa o un contorno por cada parte de una entidad multiparte. Este parámetro afectará solo a los resultados de las entidades de entrada multiparte.
MULTIPART—Utiliza un contorno para cada parte de una entidad multiparte; el polígono resultante de la entidad multiparte seguirá siendo multiparte.
SINGLEPART—Utiliza un contorno que contiene una entidad multiparte completa; por lo tanto, el polígono resultante será de una sola parte. Esta es la opción predeterminada.
Boolean
Muestra de código
Ejemplo 1 de "FeatureEnvelopeToPolygon" (ventana de Python)
El siguiente script de la ventana de Python demuestra cómo utilizar la función FeatureEnvelopeToPolygon en modo inmediato.
Ejemplo 2 de "FeatureEnvelopeToPolygon" (script independiente)
El siguiente script independiente es un ejemplo simple de cómo aplicar la función FeatureEnvelopeToPolygon en un entorno de scripts.
# Name: FeatureEnvelopeToPolygon_Example2.py
# Description: Use FeatureEnvelopeToPolygon function to find
# the general extent of features.
# import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = "C:/data/urban_analysis.gdb"
# Set local variables
inFeatures = "houses"
outFeatureClass = "c:/output/output.gdb/houses_extent"
# Run FeatureEnvelopeToPolygon
arcpy.management.FeatureEnvelopeToPolygon(inFeatures, outFeatureClass,
"SINGLEPART")
