Generar interferograma (Herramientas de Image Analyst)
Resumen
Crea un interferograma diferenciando la fase de las entradas de referencia y de las entradas de complejo de mirada única (SLC) secundarias. Esto se logra mediante la correlación cruzada del complejo par de datos de entrada del radar.
La herramienta también se puede utilizar para eliminar la contribución de la fase de la topografía utilizando un modelo digital de elevación (DEM) de entrada.
El interferograma de salida también se encontrará en un formato complejo. Un interferograma complejo tiene los siguientes componentes:
Phase—Representa la diferencia en la fase de la señal de radar entre las dos imágenes SLC. Esta información de fase es sensible a la deformación de la superficie, la topografía y los efectos atmosféricos, lo que la convierte en el componente central del análisis interferométrico.
Amplitude—Representa la intensidad combinada de las señales de radar de las dos imágenes SLC. Esta información sobre la amplitud es la intensidad combinada de la señal de radar de dos datasets SLC. Las áreas con alta amplitud suelen corresponder a retornos de radar más estables y consistentes, lo que puede indicar una mayor coherencia y una mejor calidad de los datos.
Uso
Esta herramienta crea un interferograma en un formato de datos complejo. El interferograma es el producto principal creado en flujos de trabajo InSAR y DInSAR.
La entrada debe ser un par de datos de radar complejos de la misma misión y modo y dirección de adquisición. El par también debe ser del mismo recorrido orbital. Los SLC Sentinel-1, Sentinel-1B y Sentinel-1A pueden emparejarse, ya que corresponden a la misión Sentinel-1.
El par de radares de entrada debe estar corregistrado. Ejecute la herramienta Aplicar corregistro para corregistrar el par de datos de radar de entrada antes de ejecutar esta herramienta.
Las bandas copolarizadas se utilizan más comúnmente que las bandas de polarización cruzada para optimizar los resultados. Las bandas de polarización cruzada no se utilizan típicamente para InSAR debido a su baja coherencia inherente.
Especifique la banda copolarizada para el parámetro Bandas de polarización para mejorar la coherencia y optimizar el procesamiento aguas abajo.
Entre los ejemplos de bandas copolarizadas se incluyen VV y HH.
El resultado de esta herramienta se mostrará utilizando la escala de colores de la escala batimétrica.

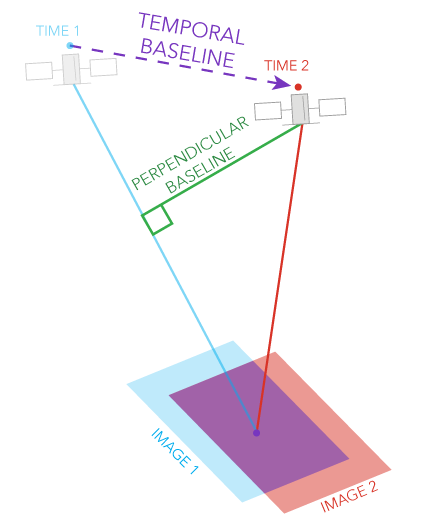

Las consideraciones de línea base para las aplicaciones InSAR se muestran en la siguiente tabla:
Tipo de línea base
Definición
Línea base más pequeña
Línea base más grande
Línea base perpendicular
El componente de la separación física entre las dos posiciones de adquisición del satélite que es perpendicular a la línea de visión (LOS).
Preserva la coherencia de fase, lo que resulta ideal para la monitorización de la deformación de la superficie. La sensibilidad a las diferencias de elevación es menor, lo que la hace menos idónea para la generación de DEM.
Aumenta la sensibilidad a la topografía, lo que resulta ideal para la generación de DEM.
Línea base temporal
La separación temporal entre las dos adquisiciones.
Mayor coherencia en áreas dinámicas y capta cambios rápidos, como corrimientos de tierras y terremotos.
Adecuado para detectar deformaciones lentas y acumuladas, como los movimientos tectónicos, aunque conlleva un riesgo de descorrelación.
Cuando se marca el parámetro Eliminar fase topográfica, la herramienta eliminará la señal de fase topográfica del interferograma de salida utilizando un DEM. Este es un paso de procesamiento necesario para los flujos de trabajo DInSAR con el fin de aislar la señal de deformación.
Para obtener resultados óptimos, el DEM de entrada debe tener una resolución similar a la de los datos de radar de entrada.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Datos del radar de referencia de entrada |
Datos de radar de complejo de entrada de referencia. |
Raster Dataset; Raster Layer |
|
Datos de radar secundarios de entrada |
Datos de radar de complejo de entrada secundario. |
Raster Dataset; Raster Layer |
|
Datos de radar de salida |
Datos de radar del interferograma de salida. |
Raster Dataset |
|
Bandas de polarización (Opcional) |
Las bandas de polarización que sufrirán interferencias. La primera banda está seleccionada de forma predeterminada. |
String |
|
Eliminar fase topográfica (Opcional) |
Especifica si se eliminará la señal de fase topográfica.
|
Boolean |
|
Ráster DEM (Opcional) |
El ráster de DEM que se utilizará para estimar la señal de fase resultante del terreno. Este parámetro es obligatorio cuando se marca el parámetro Eliminar fase topográfica. |
Mosaic Layer; Raster Layer |
|
Aplicar corrección geoide (Opcional) |
Especifica si el sistema de referencia vertical del DEM de entrada se transformará a altura elipsoidal. La mayoría de los datasets de elevación hacen referencia a altura ortométrica a nivel del mar, por lo que es necesario realizar una corrección en estos casos para convertirla a altura elipsoidal.
|
Boolean |
|
Interferograma aplanado de salida (Opcional) |
Los datos del radar del interferograma aplanado de salida. Este resultado solo tiene en cuenta la corrección de la tierra plana. |
Raster Dataset |
Entornos
Alineación de celda, Tamaño de celda, Compresión, Espacio de trabajo actual, Extensión, Transformaciones geográficas, Id. de GPU, Variable multidimensional coincidente, NoData, Sistema de coordenadas de salida, Factor de procesamiento en paralelo, Tipo de procesador, Pirámide, Estadísticas de ráster, Método de remuestreo, Espacio de trabajo temporal, Alinear ráster, Tamaño de tesela, Combinar dimensión
Información de licenciamiento
- Basic: Requiere Image Analyst
- Standard: Requiere Image Analyst
- Avanzado: Requiere Image Analyst
