Создать полигоны Тиссена (Инструменты Анализа)
Краткая информация
Создает полигоны Тиссена из точечных объектов.
Каждый полигон Тиссена содержит только один входной точечный объект. Любая точка полигона Тиссена ближе к связанной с ней точке, чем к какому-либо другому входному точечному объекту.

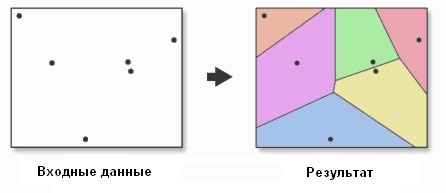

Иллюстрация
Использование
Этот инструмент используется для разделения области, покрытой входными точечными объектами, на полигоны Тиссена или зоны близости. Эти зоны представляют сплошные области, где местоположение в зоне ближе к связанной с ним входной точке, чем к какой-либо другой входной точке.
[! DIVEIN] Теоретическая основа создания полигонов Тиссена следующая:
- Если S - набор точек в координатном или евклидовом пространстве (x,y), для любой точки p этого пространства есть одна точка S, ближайшая к p, за исключением случаев, когда точка p равноудалена от двух или более точек S.
- Один проксимальный полигон (ячейка Вороного) задается всеми точками p, расположенными ближе всего к отдельной точке в S, т.е. общей областью, в которой все точки p расположены ближе к данной точке в S, чем к другим точкам в S.
Полигоны Тиссена строятся следующим образом:
Все точки используются для создания треугольников в триангуляционной нерегулярной сети (TIN) в соответствии с моделью Делоне.
Для каждого ребра треугольника строятся серединные перпендикуляры, формирующие ребра полигонов Тиссена. Точка, в которой пересекаются эти перпендикуляры, определяет местоположения вершин полигона Тиссена.
Внешняя граница выходного класса объектов полигонов Тиссена – это экстент точечных входных объектов плюс дополнительные 10%. Если для параметра среды Экстент задано окно определенного экстента, этот инструмент будет использовать параметр среды для установки внешней границы.
Внимание:
Этот инструмент может выдать некорректные результаты при использовании данных в географической системе координат, так как метод триангуляции Делоне, используемый инструментом, лучше всего работает с данными в системе координат проекции.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные объекты |
Точечные входные объекты, из которых будут созданы полигоны Тиссена. |
Feature Layer |
|
Выходной класс пространственных объектов |
Выходной класс объектов, содержащий полигоны Тиссена, созданные из точечных входных объектов. |
Feature Class |
|
Выходные поля (Дополнительный) |
Определяет, какие поля входных объектов будут перенесены в выходной класс объектов.
|
String |
Параметры среды
Выходное Z-значение по умолчанию, Разрешение M, Допуск M, Выходной M домен, Выходной XY домен, Выходной Z домен, Выходная система координат, Экстент, Текущая рабочая область, Географические преобразования, Временная рабочая область, Наличие выходных значений M, Выходные данные содержат Z значения, Разрешение Z, Допуск Z, Допуск XY, Разрешение XY
Информация о лицензировании
- Basic: Нет
- Standard: Нет
- Advanced: Да
