要素包络矩形转面 (数据管理工具)

汇总

创建包含面的要素类，每个面表示一个输入要素的包络矩形。

插图

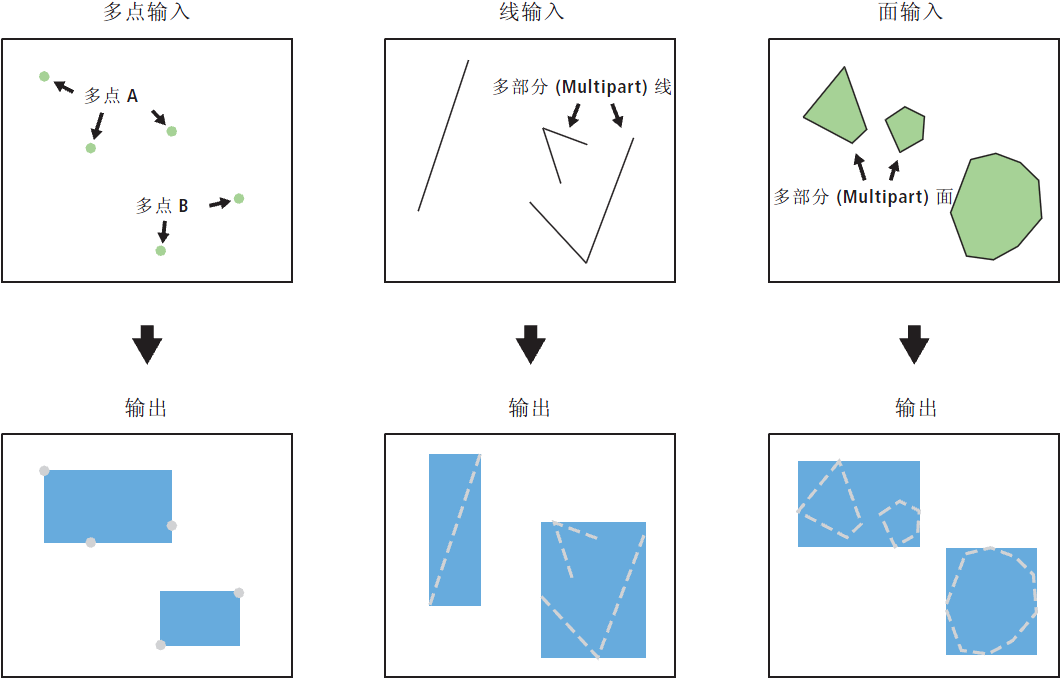

要素包络矩形转面工具图示

用法

  • 输入要素的属性将保留在输出要素类中。 将向输出要素类添加新字段 ORIG_FID，并设置为输入要素 ID。

  • 由于绝对水平线（平行于 x 轴）的包络矩形高度为零，而绝对垂直线（平行于 y 轴）的包络矩形宽度为零，因此任何一条线生成的面的面积都是零，这些无效面将在输出中被省略。 这同样适用于多部件线要素中的部件。

参数

标注 说明 数据类型

输入要素

输入要素可以是多点、线、面或注记。

Feature Layer

输出要素类

输出面要素类。

Feature Class

创建多部件要素

（可选）

指定是为整个多部件要素的使用一个包络矩形，还是为多部件要素的每个部件使用一个包络矩形。 此参数将仅影响多部件输入要素的结果。

  • 选中—为多部件要素的每个部件使用一个包络矩形；多部件要素生成的面仍为多部件。

  • 未选中—使用一个包含整个多部件要素的包络矩形；因此，生成的面为单部件面。 这是默认设置。

Boolean

环境

当前工作空间, 临时工作空间, 默认输出 Z 值, M 分辨率, M 容差, 输出 M 值域, 输出 Z 值域, 输出坐标系, 范围, 输出包含 M 值, 输出包含 Z 值, XY 分辨率, XY 容差, Z 分辨率, Z 容差

许可信息

  • 基本: 否
  • 标准: 否
  • 高级: 是
