最小边界几何 (数据管理工具)
汇总
创建包含若干面的要素类，用以表示封闭单个输入要素或成组的输入要素指定的最小边界几何。

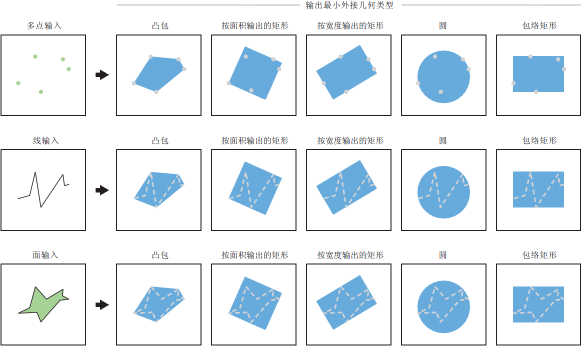

插图
用法
输出面要素及其属性将因指定的几何类型和分组情况而异。
组选项参数将以如下方式影响输出面和属性：
如果选择无，则所有输入要素均不会被分组。 为每个输入要素分别创建一个输出面要素；生成的面可以重叠。 输入要素的属性将保留在输出要素类中。 将向输出要素类添加新字段
ORIG_FID，并设置为输入要素 ID。如果选择全部，则将为所有输入要素只创建一个输出面要素。 输入要素的属性并不会保留在输出要素类中。
如果选择列表，指定分组字段中字段值相同的每个输入要素集都将视为一个组。 为每组分别创建一个输出面要素；生成的面可以重叠。 用作分组字段的输入要素属性将保留在输出要素类中。
每种几何类型均可将一个或多个唯一的测量值作为特征；如下所示，您可以选择将这些测量值作为新字段添加到输出中。 宽度、长度和直径的值将采用要素单位；方向的角度值将采用十进制度，以北为基准方向顺时针进行测量。 前缀
MBG_表示最小边界几何字段。对于按面积矩形和按宽度矩形选项，新字段和测量值如下：
MBG_Width—生成矩形的短边长度。MBG_Length—生成矩形的长边长度。MBG_Orientation—生成矩形的长边方向。
对于包络选项，新字段和测量值如下：
MBG_Width—生成矩形的短边长度。MBG_Length—生成矩形的长边长度。
对于凸包选项，新字段和测量值如下：
MBG_Width—凸包中相距最近的任意两折点间的距离。 （距离最远的折点可能不只一对，但将使用最先找到的那对。）MBG_Length—凸包中相距最远的任意两折点间的距离；这些折点称为对跖点对或对跖点。 （距离最远的折点可能不只一对，但将使用最先找到的那对。）MBG_APodX1—对跖点对中第一个点的 x 坐标。MBG_APodY1—对跖点对中第一个点的 y 坐标。MBG_APodX2—对跖点对中第二个点的 x 坐标。MBG_APodY2—对跖点对中第二个点的 y 坐标。MBG_Orientation—连接对跖点对的假想线的方向。
对于圆形，新字段和测量值如下：
MBG_Diameter—生成圆的直径。
在一些特殊情况下，输入要素可能会导致输出面无效（面积为零）。 此时，根据输入要素的 XY 容差得出的较小值将用作创建输出面时的宽度、长度或直径。 这些面仅充当用于追踪要素的“占位符”。 如果使用默认面轮廓宽度时，生成的面“不可见”，则需要更换为使用较粗的轮廓线符号进行显示。 此类情况的示例包括以下项：
如果某多点要素中仅包含一个点或者一组这样的要素互相重合，那么对于几何类型按面积矩形、按宽度矩形、凸包和包络矩形，将在该点的周围创建一个非常小的方形面；而对于几何类型圆形将创建一个非常小的圆形。
MBG_Width、MBG_Length、MBG_Orientation和MBG_Diameter的值将设为零以便指示出上述情况。如果某输入要素或一组输入要素完全对齐（例如一条水平线或垂直线或一个两点多点要素），那么将在该要素的周围创建一个宽度非常小的矩形面。 这一点适用于几何类型按面积矩形、按宽度矩形、凸包和包络矩形；生成的
MBG_Width值将设为零以便指示出上述情况。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入要素 |
点、多点、线、面或多面体等输入要素。 |
Feature Layer |
|
输出要素类 |
输出面要素类。 |
Feature Class |
|
几何类型 （可选） |
指定输出面代表何种类型的最小边界几何。
|
String |
|
组选项 （可选） |
指定如何对输入要素进行分组；每组都会通过一个输出面来封闭。
|
String |
|
分组字段 （可选） |
将列表指定为组选项时用于对要素进行分组的输入要素的字段（一个或多个）。 对于列表选项，至少需要一个分组字段。 指定字段（一个或多个）的值相同的所有要素均将视为位于一个组中。 |
Field |
|
将几何特征作为属性添加到输出中 （可选） |
指定在输出要素类中是添加几何属性还是忽略几何属性。
|
Boolean |
环境
当前工作空间, 临时工作空间, 默认输出 Z 值, M 分辨率, M 容差, 输出 M 值域, 输出 Z 值域, 输出坐标系, 范围, 输出包含 M 值, 输出包含 Z 值, XY 分辨率, XY 容差, Z 分辨率, Z 容差
许可信息
- 基本: 是
- 标准: 是
- 高级: 是
