De entidad a polígono (Herramientas de administración de datos)
Resumen
Crea una clase de entidad que contiene polígonos generados a partir de áreas encerradas por entidades poligonales o de línea de entrada, o a partir de líneas encerradas individuales.

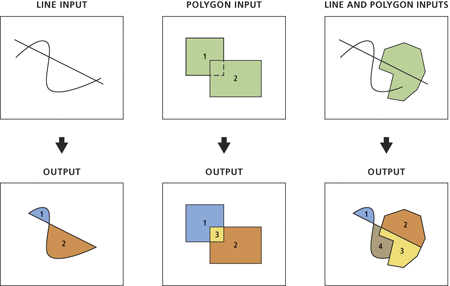

Ilustración
Uso
Donde una o más entidades de entrada forman un área cerrada, se construirá un polígono nuevo y se escribirá en la clase de entidad de salida. Los atributos de salida variarán según el valor del parámetro Mantener atributos y el valor del parámetro Entidades de etiqueta.
Cuando se especifican varias clases o capas de entidades en la lista de entidades de entrada, el orden de las entradas en la lista no afecta al tipo de entidad de salida, pero la referencia espacial de la entrada superior en el cuadro de diálogo de la herramienta (la primera entrada en Python) en la lista se utilizará durante el procesamiento y se establecerá en la salida.
Las curvas paramétricas (verdaderas) en las entidades de entrada permanecerán como curvas verdaderas en los polígonos de salida, incluso si están divididas. Esto no se aplica a los datos de shapefile.
-
Nota:
Se recomienda no utilizar el parámetro Mantener atributos, ya que ya no es compatible y no funciona. Sin embargo, se mantendrá para garantizar la compatibilidad con versiones anteriores de scripts y modelos. Si bien los valores de campo y el esquema de atributos de salida para ciertas combinaciones de entrada se pueden producir tal como se describe a continuación, la mayoría de ellos no son intencionados.
Si el parámetro Mantener atributos está activado, el esquema de atributos y los valores de campo de salida dependerán de si las entidades de etiqueta (puntos) se proporcionan de las siguientes formas:
Si no se proporciona ningún valor en el parámetro Entidades de etiqueta, el esquema de atributos (nombres y propiedades de campo, no valores de campo) de cada registro de la entrada se mantendrá en la salida en el orden en que aparece en la lista de entrada. Se agregará un campo nuevo,
FID_xxx, donde xxx es el nombre de la clase de entidad de origen de una entrada en particular, a la salida de cada entrada y se definirá con un valor de -1. Todos los demás campos tendrán valores de cero o nulos.Si se proporciona un valor para el parámetro Entidades de etiqueta, ninguno de los esquemas de atributos de entrada se mantendrá en la clase de entidad de salida; solo los atributos de las entidades de etiqueta se incluirán en la clase de entidad de salida. Si un polígono de salida contiene una entidad de etiqueta, tendrá valores de campo de esa entidad de etiqueta. Si un polígono de salida contiene más de una entidad de etiqueta, tendrá valores de campo de una de ellos; de lo contrario, tendrá valores de campo cero o nulos.
Si el parámetro Mantener atributos está desactivado, los esquemas de atributos de entrada se escribirán en la salida; sin embargo, los valores de atributo estarán vacíos. Si no desea que haya ningún atributo en la clase de entidad poligonal de salida, introduzca una clase de entidad de puntos que no tenga atributos para el parámetro Entidades de etiqueta.
El parámetro Origen de construcción del polígonos admite las siguientes opciones, que determinan cómo se construirá un polígono:
Por área cerrada: se construirá un polígono en el que una o varias entidades de entrada formen un área encerrada. Esta es la configuración predeterminada y es compatible con las licencias Standard y superiores.
Por línea cerrada: se construirá un polígono a partir de una línea cerrada (solo se aceptarán elementos de línea como datos de entrada). Si una línea no forma una figura cerrada, es decir, si la distancia entre sus puntos inicial y final supera la tolerancia XY del elemento, dicha línea se omitirá. Cuando se omitan más de 10 campos, se generará un archivo de texto en el que se almacenarán todos los registros omitidos para su revisión. Todos los atributos de entrada se trasladarán a la salida. Esta opción está disponible en las licencias Basic y superiores, pero no es compatible con Entidades de etiqueta.
Cuando las entidades poligonales de entrada se descompongan en entidades poligonales de salida más pequeñas, puede utilizar la herramienta Identidad para transferir atributos desde las entidades poligonales de entrada hasta las entidades poligonales resultantes.
Para mejorar el rendimiento y la escalabilidad, esta herramienta utiliza un proceso de ordenamiento en teselas para manejar datasets muy grandes. Para más información, consulte Procesamiento en teselas de datasets grandes.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Entidades de entrada |
Las entidades de entrada, que pueden ser de línea, polígono o ambas. |
Feature Layer |
|
Clase de entidad de salida |
La clase de entidad poligonal de salida. |
Feature Class |
|
Tolerancia XY (Opcional) |
La distancia mínima que separa todas las coordenadas de las entidades y la distancia que puede desplazarse una coordenada en x, y o en ambas direcciones durante el cálculo espacial. El valor predeterminado es 0,001 metros o el equivalente en unidades de entidad. Precaución:Si se modifica el valor de este parámetro, pueden producirse fallos o resultados inesperados. Se recomienda no modificar este parámetro. Se ha eliminado de la vista en el cuadro de diálogo de la herramienta. De forma predeterminada, se utiliza la propiedad de tolerancia x,y de la referencia espacial de la clase de entidad de entrada. |
Linear Unit |
|
Mantener atributos (Opcional) |
Nota:Este parámetro ya no es compatible. El parámetro se mantendrá para garantizar la compatibilidad con versiones anteriores de secuencias de comandos y modelos. Consulte la sección Uso para obtener más información. |
Boolean |
|
Etiquetar entidades (Opcional) |
Entidades de puntos de entrada opcionales que alojan a los atributos que se transferirán a las entidades poligonales de salida. |
Feature Layer |
|
Origen de construcción de polígonos (Opcional) |
Especifica los criterios de origen para crear un polígono.
|
String |
Entornos
Espacio de trabajo actual, Espacio de trabajo temporal, Valor Z de salida predeterminado, Resolución M, Tolerancia M, Dominio M de salida, Dominio Z de salida, Sistema de coordenadas de salida, Extensión, La salida tiene valores M, La salida tiene valores Z, Resolución XY, Tolerancia XY, Resolución Z, Tolerancia Z
Información de licenciamiento
- Basic: Limitado
- Standard: Sí
- Avanzado: Sí
