De vértices de entidad a puntos (Herramientas de administración de datos)
Resumen
Crea una clase de entidad que contiene puntos generados a partir de vértices o ubicaciones especificadas de las entidades de entrada.

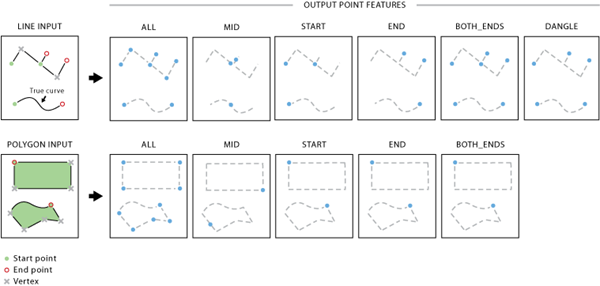

Ilustración
De vértices de entidad a puntos
Uso
Los atributos de las entidades de entrada se mantienen en la clase de entidad de salida. Se agrega a la clase de entidad de salida un nuevo campo, ORIG_FID, que contiene los Id. de entidad de entrada.
En el caso de las líneas o polígonos de varias partes, cada parte se tratará como una línea. Por lo tanto, cada parte tendrá sus propios puntos inicial, final y medio, así como un posible punto o puntos de nodo colgado.
Una curva paramétrica (verdadera) solo tiene los puntos inicial y final y no se densifica.
Para la opción Nodo colgado del parámetro Tipo de punto, se agregará a la clase de entidad de salida un campo adicional, DANGLE_LEN, que contiene los valores de longitud de nodo colgado en las unidades de la entidad. En el caso de una línea aislada, ambos puntos extremos son puntos de nodo colgado; por tanto, la longitud de nodo colgado es la propia longitud de la línea. En el caso de una línea de nodo colgado que se interseca con otra línea en uno de sus puntos extremos, la longitud de nodo colgado se mide desde el punto extremo del nodo colgado hasta la intersección.
Las entidades de entrada que pueden ser líneas o polígonos.
Feature Layer
Clase de entidad de salida
La clase de entidad de puntos de salida.
Feature Class
Tipo de punto
(Opcional)
Especifica dónde se creará un punto de salida.
Todos los vértices—Se creará un punto en cada vértice de la entidad de entrada. Esta es la opción predeterminada.
Punto medio—Se creará un punto en el punto medio, no necesariamente un vértice, de cada línea de entrada o límite de polígono.
Vértice inicial—Se creará un punto en el punto inicial (primer vértice) de cada entidad de entrada.
Vértice final—Se creará un punto en el punto final (último vértice) de cada entidad de entrada.
Tanto el vértice inicial como el final—Se crearán dos puntos, uno en el punto inicial y otro en el punto final de cada entidad de entrada.
Vértice de nodo colgado—Se creará un punto de nodo colgado para cualquier punto inicial o final de una línea de entrada, si ese punto no está conectado a otra línea en ninguna ubicación a lo largo de esa línea. Esta opción no se aplica a la entrada de polígonos.
Las entidades de entrada que pueden ser líneas o polígonos.
Feature Layer
out_feature_class
La clase de entidad de puntos de salida.
Feature Class
point_location
(Opcional)
Especifica dónde se creará un punto de salida.
ALL—Se creará un punto en cada vértice de la entidad de entrada. Esta es la opción predeterminada.
MID—Se creará un punto en el punto medio, no necesariamente un vértice, de cada línea de entrada o límite de polígono.
START—Se creará un punto en el punto inicial (primer vértice) de cada entidad de entrada.
END—Se creará un punto en el punto final (último vértice) de cada entidad de entrada.
BOTH_ENDS—Se crearán dos puntos, uno en el punto inicial y otro en el punto final de cada entidad de entrada.
DANGLE—Se creará un punto de nodo colgado para cualquier punto inicial o final de una línea de entrada, si ese punto no está conectado a otra línea en ninguna ubicación a lo largo de esa línea. Esta opción no se aplica a la entrada de polígonos.
String
Muestra de código
Ejemplo 1 de "FeatureVerticesToPoints" (ventana de Python)
El siguiente script de la ventana de Python demuestra cómo utilizar la función FeatureVerticesToPoints en modo inmediato.
Ejemplo 2 de "FeatureVerticesToPoints" (script independiente)
El siguiente script independiente es un ejemplo simple de cómo aplicar la función FeatureVerticesToPoints en un entorno de scripts.
# Name: FeatureVerticesToPoints_Example2.py
# Description: Use FeatureVerticesToPoints function to get the mid-points
# of input line features
# import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = "C:/data"
# Set local variables
inFeatures = "majorrds.shp"
outFeatureClass = "c:/output/output.gdb/majorrds_midpt"
# Run FeatureVerticesToPoints
arcpy.management.FeatureVerticesToPoints(inFeatures, outFeatureClass, "MID")
