マップへのポイントの作成

空間フィーチャを作成する一般的な方法の 1 つは、編集ツールを使用した描画です。たとえば、画像にオブジェクトをトレースしたり、計測値のセットから形状を構築したりできます。

空間フィーチャを作成する場合は、最初に空間フィーチャを格納するフィーチャクラスを作成します。フィーチャクラスは、ジオメトリータイプ (ポイント、ライン、ポリゴン)、座標系、属性 (格納する情報のカテゴリー)、2D か 3D かなど、フィーチャの基本的な共通プロパティを定義します。 2D のフィーチャは、水平方向の X、Y 座標を格納し、平面上に配置されます。 3D のフィーチャには、水平位置に加えて標高値を与える垂直方向の Z 座標も格納されます。

テンプレートを使用して、フィーチャを描画または構築します。テンプレートは、フィーチャのマップシンボル、フィーチャの作成に使用される編集ツール、場合によってはフィーチャの特定の属性値など、事前に設定できるフィーチャのプロパティを定義します。

概要

このビデオは ArcGIS Pro 3.2 で作成されました。

このチュートリアルでは、フィーチャクラスを作成して 3D ポイントフィーチャのセットを格納します。フィーチャテンプレートを設定して、新しいフィーチャのプロパティの一部を事前に定義します。最終的には、参照用に衛星画像ベースマップを使用してフィーチャを描画します。

所要時間: 30 分
ソフトウェア要件: ArcGIS Pro Basic

注意:

ソフトウェアリリースごとにクイックスタートチュートリアルが更新されます。最適なユーザーエクスペリエンスを得るには、お使いのソフトウェアと同じバージョンのオンラインヘルプを使用します。

プロジェクトを開く

分析範囲は、ニュージーランドのタラナキ地方のエグモント国立公園です。公園入口につながる道路を表す 3D ポイントフィーチャを作成します。

ArcGIS Pro を起動して、必要に応じてサインインします。
参照ダイアログボックスを開き、次のいずれかの方法でプロジェクトを探します:
- 開始ページにある 別のプロジェクトを開く をクリックします。
- プロジェクトが開いている状態で、リボン上の プロジェクト タブをクリックします。サイドタブのリストで開くをクリックします。開くページで 別のプロジェクトを開く をクリックします。
プロジェクトを開く 参照ダイアログボックスのナビゲーションウィンドウで、ポータル の下の ArcGIS Online をクリックします。

注意:

ArcGIS Enterprise にサインインしている場合は、チュートリアルデータにアクセスするため、ArcGIS Online にアクティブなポータルを設定する必要があります。これを行うことができない場合は、ブラウザーからデータをダウンロードできます。
ダイアログボックスの上部にある検索ボックスに Create points on a map と入力して Enter キーを押します。
検索結果のリストで Create points on a map をクリックして、プロジェクトパッケージを選択します。

注意:

この名前のプロジェクトパッケージが複数ある場合、信頼済み バッジが付いたパッケージを選択します。 所有者 列に、所有者の名前が ArcGISProTutorials と表示されます。結果が表示されない場合は、「検索結果が返されない」をご参照ください。
OK をクリックします。

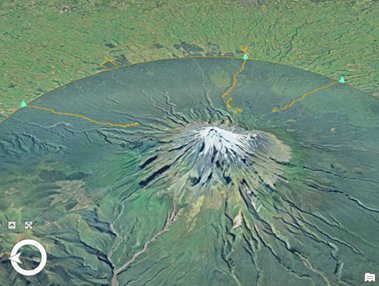

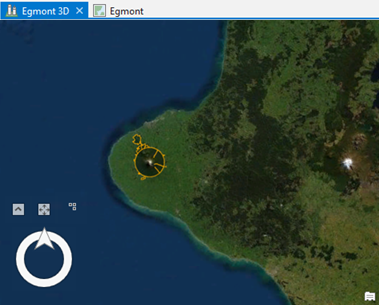

プロジェクトが開き、ニュージーランド北島のタラナキ地方が表示されます。エグモント国立公園の境界は、オレンジで囲まれています。タラナキ山は、国立公園の中心部にある休火山です。

アクティブなビューは、Egmont 3D というローカル 3D シーンです。 Egmont という 2D マップも用意されています。
リボンの表示タブをクリックします。 ウィンドウ グループで、ウィンドウセット をクリックして マッピング をクリックします。

これにより、コンテンツ ウィンドウと カタログ ウィンドウが開き、他のウィンドウが閉じられます。
マップ タブをクリックします。 ナビゲーション グループで、ブックマーク をクリックします。 Egmont 3D ブックマーク で View from above をクリックし、公園の境界を拡大します。
3D ナビゲーション方法とブックマークを使用して、シーンを探索します。

マップ タブでツール **** を選択すると、マウスでナビゲートできます。フルコントロールモードでスクリーンナビゲーターも使用できます。

ヒント:

3D ナビゲーションに慣れていない場合は、3D でのナビゲーションおよびスクリーンナビゲーターの使用ヘルプトピックをご参照いただくか、マップとシーンの操作チュートリアルをお試しください。
操作が完了したら、View from above ブックマークに戻ります。

フィーチャクラスの作成

プロジェクトジオデータベースにフィーチャクラスを作成し、公園入口のフィーチャを保存します。フィーチャクラスを作成する際に、名前、ジオメトリータイプ、座標系など、その基本となるプロパティを指定します。必要に応じて、テーブルにフィールドを追加し、詳細プロパティを設定することができます。

カタログ ウィンドウの プロジェクト タブで データベース を展開し、create_points_on_a_map.gdb を展開します。

プロジェクトジオデータベースには、ENP_Boundary というフィーチャクラスがすでに含まれています。このフィーチャクラスは、マップの Egmont National Park レイヤーのソースデータになります。
create_points_on_a_map.gdb を右クリックし、新規をポイントし、フィーチャクラス をクリックします。

フィーチャクラスの作成 ウィンドウが表示されます。ウィンドウには 6 ページありますが、必ずしもすべてのページを入力する必要はありません。

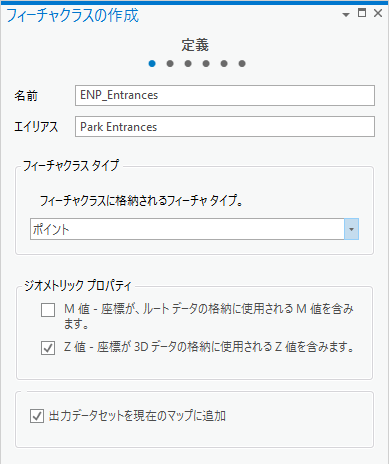

定義ページで、名前に ENP_Entrances と入力します。 エイリアス に Park Entrances と入力します。

フィーチャクラス名に含まれる ENP は Egmont National Park を表します。エイリアスは、該当するフィーチャクラスに基づいてマップレイヤーに付けられるわかりやすい名前です。
フィーチャクラスタイプ で、ドロップダウン矢印をクリックしてから ポイント をクリックします。

ジオメトリックプロパティ にある Z 値 チェックボックスはデフォルトでオンになっています。このフィーチャクラスに追加されるポイントフィーチャには、垂直位置を示す Z 値と水平位置を示す XY 値が含まれます。
このウィンドウの下部にある次へをクリックします。

デフォルトでは、新しいフィーチャクラスに OBJECTID と SHAPE の 2 つのフィールドしかありません。フィーチャ名と説明のフィールドを追加します。
フィールド ページで、既存のフィールドにある ここをクリックして、新しいフィールドを追加します をクリックします。

新しいフィールドが追加されます。 フィールド名 列に入力されているデフォルトの名前を編集できます。
デフォルト値を NAME に置き換えます。
新しい NAME 変数の データタイプ 列をダブルクリックし、テキスト をクリックします。

ウィンドウの下部に、新しいフィールドのプロパティが表示されます。
フィールドプロパティ で、エイリアス の横にあるセルをダブルクリックして編集できるようにします。 Entrance Name と入力し、Enter キーを押します。
長さの横にあるセルをダブルクリックして、デフォルト値を 35 に置き換えます。 Enter キーを押します。

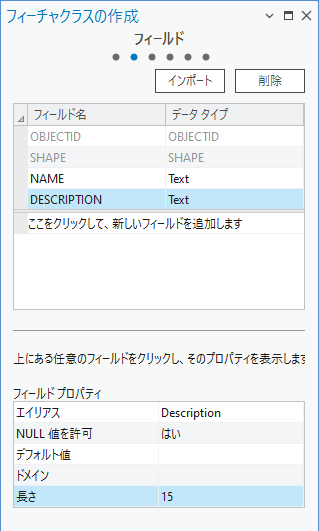

次のプロパティで新しいフィールドを追加します。
- フィールド名: DESCRIPTION
- データタイプ: Text
- エイリアス: Description
- 長さ: 15
次へをクリックします。

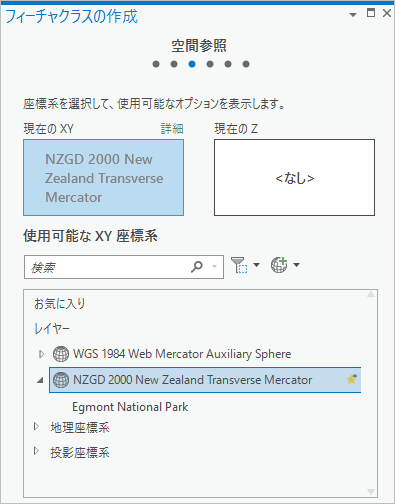

空間参照 ページで、座標系を選択します。ニュージーランドの共通基準である New Zealand Transverse Mercator を使用します。この座標系は Egmont 3D シーンで使用されているため、水平座標系として選択されます。

注意:

別の水平座標系が選択されている場合は、レイヤー の下にある NZGD 2000 New Zealand Transverse Mercator をクリックして選択します。

座標系の指定の詳細

残りのウィザードのページはすべてデフォルト設定にします。空間参照プロパティとストレージ構成の設定に関する詳細をご参照ください。
完了をクリックして、フィーチャクラスを作成します。

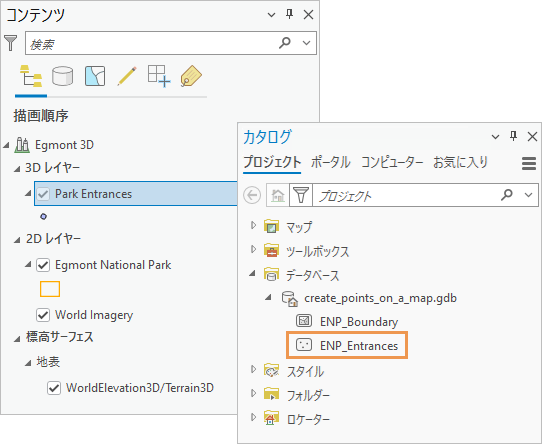

カタログ ウィンドウで、ENP_Entrances フィーチャクラスがデフォルトのジオデータベースに追加されます。 コンテンツ ウィンドウで、次のプロパティを持つ、新しいフィーチャクラスに基づくレイヤーが、マップに追加されます:
- 名前には、フィーチャクラスに割り当てたエイリアスが反映されます。
- Z 値を持つフィーチャクラスを作成したので、3D レイヤー 見出し下にレイヤーが表示されます。
- まだフィーチャがないので、レイヤーの表示設定チェックボックスは淡色表示されます。
フィーチャを作成する前に、フィーチャテンプレートを使用して、マップレイヤーをシンボル化し、フィーチャ作成ルールを設定します。

Park Entrances レイヤーのシンボル化

Park Entrances レイヤーに割り当てられたデフォルトシンボルを変更します。

コンテンツ ウィンドウで、Park Entrances レイヤーを右クリックして シンボル をクリックします。

シンボル ウィンドウが表示されます。プライマリーシンボルが 単一シンボル に設定され、レイヤー内のすべてのフィーチャが同じシンボルになります。
プライマリーシンボル 設定の下の シンボル の横で、ポイントシンボルをクリックします。

ウィンドウにポイントシンボルを書式設定するオプションが表示されます。
必要に応じて、ポイントシンボルの書式設定 にある ギャラリー タブをクリックします。
検索ボックスの横にある すべてのスタイル ドロップダウン矢印をクリックし、プロジェクトスタイル をクリックします。

プロジェクトスタイル 設定には、ArcGIS Pro によってプロジェクトにデフォルトで追加されるスタイルと、ユーザー自身が追加したスタイルが含まれます。 すべてのスタイル 設定には、ArcGIS Pro でインストールされたすべてのシステムスタイルが含まれます。 プロジェクトスタイル を選択すると、シンボル検索の範囲を絞り込むことができます。
検索ボックスに立位円錐体と入力して Enter キーを押します。
必要に応じて、ArcGIS 2D スタイルを折りたたみます。
使用可能なシンボルのリストで、ArcGIS 3D にある 立位円錐体 をクリックします。

注意:

セマンティック検索を有効にしていないと、結果が少なくなる場合があります。
プロパティ タブをクリックします。必要に応じて、その下の シンボル タブをクリックします。
表示設定 の色ドロップダウン矢印をクリックし、ベリルグリーンまたは他の明るい色を選択します。
シンボルサイズを 8 pt に変更して Enter キーを押します。適用をクリックします。

このシンボルが コンテンツ ウィンドウに反映されます。
クイックアクセスツールバー で プロジェクトの保存 をクリックします。

フィーチャテンプレートの構成

フィーチャテンプレートは、新しいフィーチャのデフォルトプロパティを指定して、データ作成を効率化します。デフォルトのプロパティには、シンボル、属性値、フィーチャ作成で使用される編集ツールがあります。フィーチャテンプレートを構成する前に、Park Entrances をシーン上で唯一編集可能なレイヤーにしておきます。

コンテンツ ウィンドウの上部で、編集別にリスト タブをクリックします。

注意:

レイヤーの横にある感嘆符は、このタイプのレイヤーは編集できないことを示します。
2D レイヤー で Egmont National Park チェックボックスをオフにします。

このレイヤーは、ボックスをもう一度オンにしない限り編集できません。

ヒント:

また、Park Entrances レイヤーを右クリックし、このレイヤーのみ編集可能にする をクリックすることもできます。
コンテンツ ウィンドウの上部で、描画順にリスト タブをクリックします。
リボンの編集タブをクリックします。 フィーチャ グループの作成をクリックします。

フィーチャ作成 ウィンドウが開き、Park Entrances フィーチャテンプレートが表示されます。
Park Entrances で、Park Entrances テンプレートをクリックします。

ポイントフィーチャを作成するデフォルト編集ツールとして ポイント ツールが選択されています。マップに編集ツールバーが表示されます。

ArcGIS Pro はアクティブな編集状態になりました。フィーチャの作成するためにこれ以上の手順を実行する必要はありません。ただし、マップにポイントを追加する前に、新しいフィーチャのデフォルトの属性値を設定します。
フィーチャテンプレートで、アクティブなテンプレートウィンドウを開く 矢印をクリックして、デフォルトの属性値を新しいフィーチャに設定します。

フィーチャごとに名前が異なるため、デフォルト名の値は設定しません。ただし、各フィーチャの説明は同じになります。
Description の横にある値をクリックして Park Entrance と入力します。 Enter キーを押します。

注意:

Park Entrance の Description のデフォルト値は、レイヤーを中断なく編集していくと、新しいフィーチャに適用されます。別のレイヤーを編集したり、他のソフトウェア操作を実行したりすると、同じ説明は適用されなくなります。デフォルトの属性値をフィーチャテンプレート内で固定するには、フィーチャ作成 ウィンドウでテンプレートを右クリックし、プロパティ をクリックします。 テンプレートプロパティ ダイアログボックスの属性タブをクリックします。属性値を入力して、OK をクリックします。

公園入口フィーチャの作成

公園の入口には、3 本の道路がつながっています。最初に、Egmont Road 入口を表すポイントフィーチャを作成します。

Egmont 3D シーンがアクティブなビューであることを確認します。シーンの上にポインターを置きます。

ポインターの形状がシンボル付きの十字線に変わります。シーンをクリックすると、クリックした場所にポイントフィーチャが作成されます。

ヒント:

フィーチャを誤った場所に追加してしまった場合は、クイックアクセスツールバー の 元に戻す をクリックします。

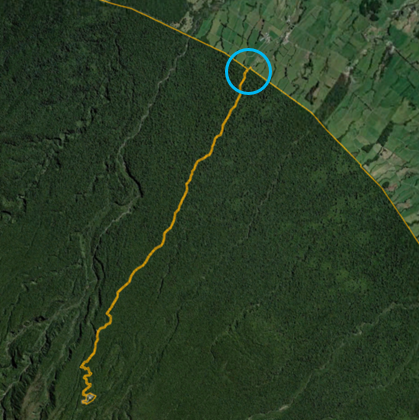

リボンの マップ タブをクリックして、ブックマーク をクリックします。 Egmont ブックマーク で Egmont Road をクリックします。

マップ上でその道路が拡大表示されます。

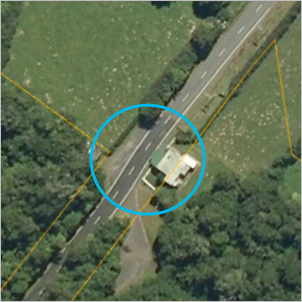

青で囲まれた公園の入口は、道路と公園の境界の交差点に位置しています。
キーボードの C キーを押し下げます。

ポインターが指をさす手の形に変わります。 C キーを押し下げている間は、ポイントフィーチャを追加せずにマップを画面移動できます。拡大および縮小の場合は、C キーを押し続ける必要はありません。マップ操作のためのキーボードショートカットの詳細

ヒント:

スクリーンナビゲーターを使用して、編集ツールがアクティブなときにマップを画面移動することもできます。
道路が公園につながっている場所に移動します。マップを画面移動するには、C キーを押し下げながらマウスの左ボタンをクリックしてドラッグします。拡大縮小するには、ホイールボタンを使うか、右ボタンを押し下げたままドラッグします。

公園の入口とは、整備された部分と森の境目です。
必要に応じて C キーを放します。公園入口で道路をクリックします。

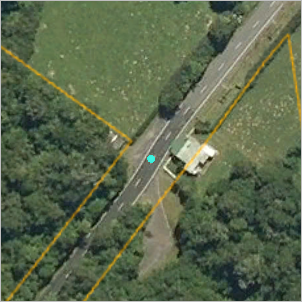

フィーチャがマップに追加され、選択されます。この入口の名前の属性値を追加できます。
リボン上の マップ タブの選択グループで属性をクリックします。

属性ウィンドウが表示されます。
属性ウィンドウで、Entrance Name の横にある値をクリックします。 Egmont Road と入力して Enter キーを押します。

フィーチャテンプレートで指定した説明はすでに追加されています。
適用をクリックします。
ウィンドウ中央の属性タブの横の ジオメトリー タブをクリックします。

ポイントフィーチャのジオメトリーとして、X 値と Y 値に加え、Z 値もあります。 Z 値は 460 メートル前後になります。
属性タブをクリックし、フィーチャの属性をもう一度表示します。

他の公園入口のフィーチャの作成

他の 2 つの公園入口についても、フィーチャを作成します。

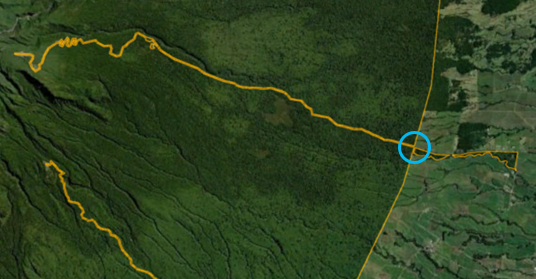

マップ タブで ブックマーク をクリックします。 Egmont ブックマーク で Pembroke Road をクリックします。

青で囲まれた公園の入口は、道路と公園の境界の交差点に位置しています。
道路が公園につながっている場所に移動します。

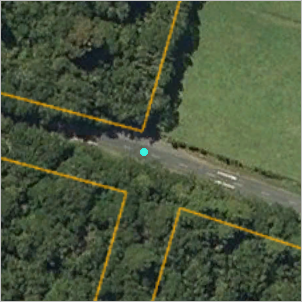

クリックして道路にポイントを追加します。
属性ウィンドウの Entrance Name に Pembroke Road と入力します。 Enter キーを押して、適用をクリックします。
Manaia Road ブックマークに移動します。

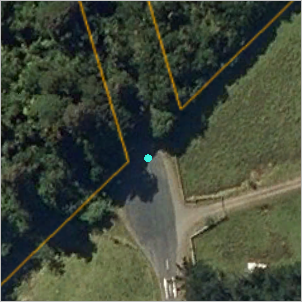

公園入口に移動してポイントを追加します。
属性ウィンドウの Entrance Name に Manaia Road と入力します。 Enter キーを押して、適用をクリックします。
シーンの下部近くに表示される編集ツールバーで、完了をクリックします。
リボンの編集タブをクリックします。 編集の管理 グループの保存をクリックします。
編集の保存 プロンプトで、はいをクリックします。
編集タブの選択グループで、選択解除 をクリックします。
コンテンツ ウィンドウで、Park Entrances レイヤーを右クリックして 属性テーブル をクリックします。

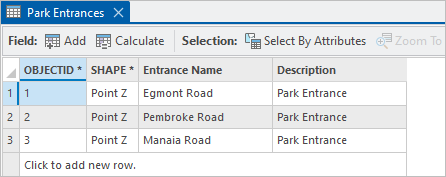

このテーブルには、指定した属性値を示す 3 件のレコードが格納されています。フィーチャに Z 値が含まれているため、Shape フィールドの値はポイント Z になります。
テーブルを閉じます。
マップ タブをクリックし、ブックマーク をクリックします。 Egmont 3D ブックマーク で View from above をクリックします。
マップ タブの ナビゲーション グループにある マップ操作 をクリックします。
シーン内を移動して、さまざまな視点から公園入口を確認します。

マップ上でレイヤーを表示

レイヤーに z 値があるかどうかに関係なく、レイヤーを 2D マップまたは 3D シーンに表示できます。 Park Entrances レイヤーを 3D Egmont シーンから 2D Egmont マップにコピーします。

コンテンツ ウィンドウの 3D レイヤー の下で、Park Entrances を右クリックして コピー をクリックします。
Egmont マップビューをアクティブにします。
コンテンツ ウィンドウで、Egmont マップ名を右クリックして 貼り付け をクリックします。

Park Entrances レイヤーが、コンテンツ ウィンドウのレイヤーの上部に表示され、フィーチャがマップに表示されます。
リボンの マップ タブをクリックして、ブックマーク をクリックします。 Egmont ブックマーク で、Egmont National Park をクリックします。
必要に応じて、コンテンツ ウィンドウで Park Entrances シンボルをクリックします。 シンボル ウィンドウで ギャラリー タブをクリックして、異なるシンボルを選択します。
クイックアクセスツールバー で プロジェクトの保存 をクリックします。

メタデータの追加

フィーチャクラスにアイテム説明メタデータを追加します。アイテム説明には、タイトル、タグ、概要、説明などがあります。クレジットと利用制限が含まれることもあります。メタデータは、データに関する重要な背景情報を提供します。また、ArcGIS Pro によってインデックスが構築され、データのプロジェクトの検索時に検索結果が生成されます。

このセクションの手順は、ArcGIS Pro クラシックメタデータエディター と アイテム説明 メタデータスタイルを使用していることを想定しています。

メタデータスタイルとメタデータエディターの詳細

注意:

たとえば、別のスタイルで ArcGIS Pro クラシックメタデータエディターを使用していると、多くの追加メタデータエレメントが表示されます。 アイテム説明 は、編集の必要がある唯一のエレメントです。

ArcGIS メタデータエディター を使用している場合、アイテム説明 スタイルは使用できません。使用するスタイルに関係なく、手順を完了する必要のあるメタデータエレメントを使用することができます。ただし、メタデータビューのエレメントの外観、順序、検証は異なります。

カタログ ウィンドウで、ENP_Entrances フィーチャクラスを右クリックし、メタデータの編集 をクリックします。

メタデータビューが開きます。現在のメタデータスタイルに対して ArcGIS Pro クラシックメタデータエディターに含まれるメタデータエディターページが、コンテンツウィンドウに表示されます。アイテム説明スタイルには、メタデータエディターページが 1 つのみ含まれています。

アイテム説明ページに必要な情報がアイテム説明のメタデータスタイルにないので、メタデータエレメントは、現在無効です。
メタデータビューで、タイトル ボックスに Egmont National Park Entrances と入力します。
タグボックスに公園, エグモント国立公園, タラナキ, ニュージーランドというキーワードを入力します (またはコピーして貼り付けます)。

キーワードは、必ずカンマで区切ります。
サマリー (目的) ボックスにエグモント国立公園の入口道路を特定します。というテキストを追加します。
説明 (要約) ボックスをクリックします。

すべての必須情報 (タイトル、タグ、サマリー) が存在するため、コンテンツ ウィンドウで、アイテム説明 メタデータエディターページに有効マークが表示されます。

注意:

校正オプションでスペルチェックが有効になっている場合 (デフォルトで有効になっている)、認識できない単語の下には波線が引かれています。
説明 (要約) ボックスにエグモント国立公園の入口道路。位置は公園の境界レイヤーと Esri World Imagery ベースマップで特定します。と入力します。
リボンの メタデータ タブの メタデータの管理 グループで、保存をクリックします。
ENP_Entrances メタデータビューを閉じます。
カタログ ウィンドウで、ENP_Entrances フィーチャクラスを右クリックして、メタデータの表示 をクリックします。

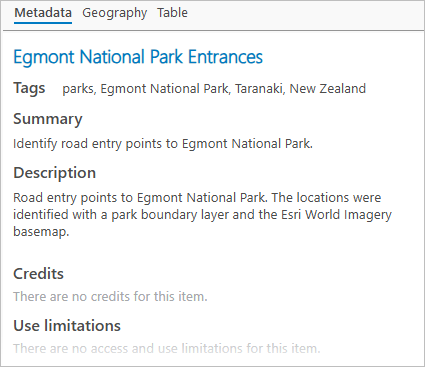

カタログビューが開きます。詳細パネル内の メタデータ タブに、追加したメタデータが表示されます。
クイックアクセスツールバー で プロジェクトの保存 をクリックします。
