Объект в полигон (Инструменты Управление данными)
Краткая информация
Создает класс пространственных объектов, содержащий полигоны, построенные из областей, ограниченных входными линейными или полигональными объектами, или из отдельных замкнутых линий.

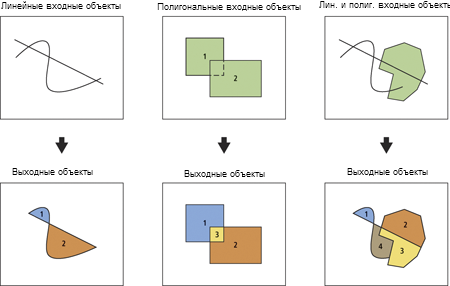

Иллюстрация
Использование
Новый полигональный объект строится из области, сформированной одним или несколькими входными объектами и записывается в выходной класс объектов. Выходные атрибуты будут варьироваться в зависимости от значения параметров Сохранить атрибуты и Надписать объекты.
Если в списке входных объектов задано несколько классов пространственных объектов или слоёв, порядок объектов в списке не влияет на тип выходных объектов, но пространственная привязка верхнего объекта в диалоговом окне инструмента (первый объект в Python) в списке будет использоваться в процессе обработки и будет установлена на выходные данные.
Параметрические (истинные) кривые в входных объектах останутся истинными кривыми в выходных полигонах, даже если они разбиты. Не применяется к данным шейп-файла.
-
Примечание:
Рекомендуется не использовать параметр Сохранить атрибуты, так как он больше не поддерживается и не работает. Однако он останется для обратной совместимости скриптов и моделей. Схема выходных атрибутивных полей и значения атрибутов для конкретных комбинаций описаны ниже; большинство из них формируются самопроизвольно.
Если выбран параметр Сохранить атрибуты, то выходная схема атрибутов и значения полей будут зависеть от того, каким способом предоставляются объекты-метки (точки):
Если значения параметра Надписать объекты отсутствуют, атрибутивная схема (имена и свойства полей, а не значения полей) из каждой входной записи будет перенесена в выходные данные, в порядке их перечисления в списке входных данных. В выходные данные для каждого входного элемента добавляется новое поле
FID_xxx, где xxx – это имя исходного класса пространственных объектов конкретной входной записи. Данному полю присваивается значение -1. Всем остальным полям присваивается значение 0 или они не имеют значений.Если значение параметра Надписать объекты введено, схемы входных атрибутов не переносятся в выходной класс пространственных объектов; в выходной класс пространственных объектов включаются только атрибуты надписей объектов. Если выходной полигон содержит точечный объект-метку, значения полей полигона будут взяты из атрибутов объекта-метки. Если выходной полигон содержит более одной метки, значения полей будут взяты из одной из меток, иначе он будет имет нулевые значения или занчения null.
Если параметр Сохранять атрибуты не выбран, входные схемы атрибутов будут записаны в выходные данные, однако значения атрибутов будут пустыми. Укажите точечный класс пространственных объектов, который не имеет атрибутов для параметра Надписи объектов, чтобы атрибуты отсутствовали в выходном классе полигональных объектов.
Параметр Источник построения полигонов поддерживает следующие опции, которые определяют, как будет построен полигон:
Для каждой замкнутой области— будет построен полигон, где один или несколько входных объектов образуют замкнутую область. Это стандартная версия и поддерживается лицензиями Standard и выше.
Для каждой замкнутой линии— полигон будет построен из замкнутой линии (входными данными являются только линейные объекты). Если линия не образует замкнутую форму, то есть её начальная и конечная точки разделены больше, чем допуск XY допуск объекта, эта линия будет пропущена. Если пропускается более 10 объектов, для проверки всех пропущенных записей формируется текстовый файл. Все входные атрибуты будут перенесены в выходные данные. Эта опция поддерживается лицензиями Basic и выше, но не поддерживает Надписи объектов.
Если входные полигональные объекты разбиты на меньшие выходные полигональные пространственные объекты, параметр Идентичность может быть использован для перенесения атрибутов из входных полигональных объектов в результирующие полигональные пространственные объекты.
Для повышения производительности и масштабируемости этот инструмент использует разбиение на листы при обработке очень больших наборов данных. Для получения более подробной информации см. Обработка больших наборов данных с разбиением на листы.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные объекты |
Входные объекты, которые могут быть линейными, полигональными или и теми, и другими. |
Feature Layer |
|
Выходной класс пространственных объектов |
Выходной класс полигональных объектов. |
Feature Class |
|
Допуск XY (Дополнительный) |
Минимальное расстояние, в пределах которого координаты объектов считаются различимыми и на которое могут быть смещены координаты по x или y или в обоих направлениях во время пространственных вычислений. По умолчанию равен 0,001 метра или эквиваленту этого значения в единицах объекта. Внимание:Изменение значения этого параметра может привести к сбою или получению неожиданных результатов. Рекомендуется не изменять этот параметр. Он был удален из поля зрения в диалоговом окне инструмента. По умолчанию используется параметр допуск x,y пространственной привязки входного класса объектов. |
Linear Unit |
|
Сохранить атрибуты (Дополнительный) |
Примечание:Этот параметр более не поддерживается. Этот параметр остается для обратной совместимости скриптов и моделей. Более подробно см. в разделе Использование. |
Boolean |
|
Надписать объекты (Дополнительный) |
Дополнительные входные точечные объекты, содержащие атрибуты, которые будут перенесены в выходные полигональные объекты. |
Feature Layer |
|
Источник построения полигонов (Дополнительный) |
Определяет исходные критерии для создаваемого полигона.
|
String |
Параметры среды
Текущая рабочая область, Временная рабочая область, Выходное Z-значение по умолчанию, Разрешение M, Допуск M, Выходной M домен, Выходной Z домен, Выходная система координат, Экстент, Наличие выходных значений M, Выходные данные содержат Z значения, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z
Информация о лицензировании
- Basic: Ограниченные
- Standard: Да
- Advanced: Да
