Ближайшая окрестность 3D (Инструменты Geostatistical Analyst)
Краткая информация
Создает исходный файл (netCDF) для слоя вокселов из категорийных 3D-точек, путем назначения каждому вокселу категории в ближайшей окрестности 3D.

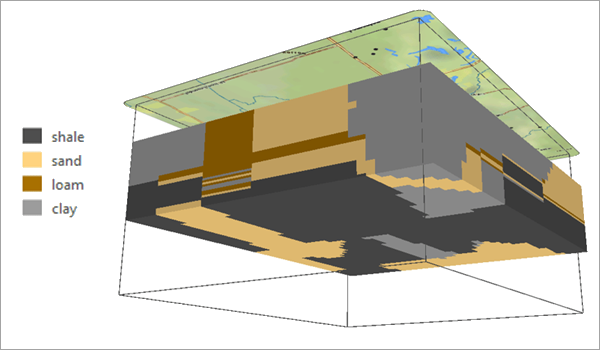

Иллюстрация
Использование
Если инструмент запускается в локальной сцене, с теми же горизонтальной и вертикальной системами координат, что и у входных объектов, слой вокселов будет добавлен к сцене, позволяя вам интерактивно изучать результаты. Вы также можете добавить выходной файл netCDF как слой вокселов, используя инструмент Создать многомерный слой вокселов или диалоговое окно Добавить многомерный слой вокселов.
Вы можете конвертировать выходной файл netCDF в многомерный растр, используя инструмент Копировать растр. Он также может быть добавлен на карту в качестве векторного слоя или растрового слоя с помощью инструмента Создать векторный слой NetCDF или Создать растровый слой NetCDF соответственно.
Входные объекты должны быть представлены 3D-точками со значениями высот, которые хранятся в атрибуте геометрии
Shape.Z. Вы можете конвертировать 2D-точечные объекты с полем высот в 3D-точечные объекты, используя инструмент Объекты в 3D по атрибуту.Рекомендуется, чтобы входные объекты имели вертикальную систему координат для точного определения их Z-координат. Можно назначить вертикальную систему координат точкам с помощью инструмента Определить проекцию.
Если в параметре Поля категорий указано несколько полей, выходной файл netCDF будет содержать отдельную переменную для каждого поля. Имя каждой переменной будет соответствовать имени поля категорий. Вы можете выбрать переменную для отображения в сцене при добавлении слоя вокселов к сцене.
Например, вы можете указать поле классов почв (сланец, песок, глина и так далее), и второе поле с данным цвета почв, и каждый воксел в выходном файле netCDF будет содержать значения класса почв и цвета почв в ближайшей окрестности.
Параметры Входные полигоны области изучения, Минимальная высота вырезания растра и Максимальная высота вырезания растра используются для ограничения анализа границами области изучения и двумя поверхностями высот. Вокселы за пределами этих границ не имеют значений и не отображаются. Например, если точки расположены в пределах морской охранной зоны, вы можете создать слой вокселов, который отображается только в пределах полигона охранной зоны (область изучения), выше слоя уровня океана (растр минимальных высот) и ниже термоклина (растр максимальных высот).
Есть много информации об использовании поверхностей высот в качестве растра минимальных или максимальных высот. Сервисы изображений, веб-слои высот и веб-слои изображений будут медленнее обрабатываться и могут вызывать ошибки при большом количестве запросов. Растры, сохраненные в виде файлов на локальных дисках, обрабатываются быстрее и рекомендуются при создании слоев вокселов высокого разрешения на больших пространственных экстентах.
Количество и процент числа вокселов каждой категории указывается в сообщениях геообработки. Вокселы с пустыми значениями (вокселы вне полигонов области изучения) не включаются в подсчет количества и процентного соотношения. Если указано несколько полей категорий, отдельные сообщения возвращаются для каждого поля.
Входные объекты и растры вырезания минимальной и максимальной высот должны быть в системе координат проекции. Если точки или растры в географической системе координат, со значениями широты и долготы, их необходимо предварительно проецировать в систему координат проекции, используя инструмент Проецировать или Проецировать растр.
Для каждого поля категории каждое уникальное значение будет сохранено в выходной файл netCDF в виде целого числа. После сортировки (по возрастанию) уникальных значений, первая категория получает уникальное значение 0, следующая категория уникальное значение 1 и так далее. При добавлении к сцене дискретного слоя вокселов, для символов уникальных значений применяются исходные значения поля категорий как метки к целым числам.
Если значения поля категории являются целыми числами, целые числа, представляющие категории в файле NetCDF, как правило, будут отличаться от исходных целых чисел в поле категории. Метки символов в слое вокселов могут быть использованы для определения исходных целочисленных категорий.
При построении 3D-сетки точек, которые будут представлять вокселы, первая точка создается в местоположении с минимальной координатой x-, минимальной y- и минимальной z- выходного экстента (по умолчанию экстент входных объектов). Оставшиеся точки создаются с использованием итерации расстояний параметров Интервал X, Интервал Y и Интервал высоты в размерах выходного экстента. Если какое-либо из интервалов расстояний не делит равномерно соответствующий размер выходного экстента, то за пределами выходного экстента будет создана одна строка или столбец точек. Например, если выходной экстент для x указан как значения от 0 к 10, а параметр Интервал X задан 3, то в выходных данных будет 5 строк в экстенте x: 0, 3, 6, 9 и 12. Аналогично, будет создана дополнительная строка или столбец точек, если расстояния интервалов между ними не будут равномерно разделять y- или z-экстенты.
Если заданы входные полигоны области изучения, в качестве выходного экстента по умолчанию будет использоваться экстент области изучения, а значения параметров Интервал X и Интервал Y будут пересчитаны на основе этого экстента. Это позволит быть уверенными в том, что выходные данные по умолчанию заполнят всю изучаемую область.
Если входные объекты содержат совпадающие точки (точки с одними и теми же значениями координат x-, y- и z-), но имеют разные значения в поле категорий, для местоположения будет использована первая буквенно-цифровая категория.
Если для входных объектов применена выборка, значения Интервала X, Интервала Y и Интервала высот будут пересчитаны при запуске инструмента на основании экстента выбранных объектов. Пересчитанные значения будут отображены в формате сообщения с предупреждением по завершении работы инструмента. Если вы вручную указали значение для интервала (или задали выходной экстент), значения не пересичтываются.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные объекты |
Входные точки, представляющие местоположения с известными категориями в 3D. Точки должны быть в системе координат проекции, и необходимо не менее трех точек. |
Feature Layer |
|
Поля категорий |
Поля входных объектов, содержащее значения категорий для каждой точки. Для каждого поля категория представлена уникальными значениями. Поле должно быть типа Короткое целое (Short), Длинное целое (Long) или Текст. Например, вы можете указать поле классов почв (сланец, песок, глина и так далее), и второе поле с данным цвета почв (желтый, коричневый белый и т.д.). Каждый воксел в выходном файле netCDF будет содержать значения ближайшего класса почв и ближайшего цвета как отдельные переменные. |
Field |
|
Выходной файл netCDF |
Выходной файл netCDF, содержащий категории в 3D-сетке. Каждой точке в 3D-сетке назначается категория ближайшей входной точки. Этот файл будет использоваться как источник данных для слоя вокселов. |
File |
|
Интервал X (Дополнительный) |
Расстояние между каждой точкой сетки в x-измерении. Значение по умолчанию создает 40 точек вдоль выходного x-экстента. |
Linear Unit |
|
Интервал Y (Дополнительный) |
Расстояние между каждой точкой сетки в y-измерении. Значение по умолчанию создает 40 точек вдоль выходного y-экстента. |
Linear Unit |
|
Интервал высоты (Дополнительный) |
Расстояние между каждой точкой сетки в z-измерении. Значение по умолчанию создает 40 точек вдоль выходного z-экстента. |
Linear Unit |
|
Коэффициент инфляции высот (Дополнительный) |
Постоянное значение, на которое умножаются значения высоты (координаты z) входных точек перед нахождением ближайшего соседа. Для значений больше 1 для определения ближайшего соседа поиск будет выполняться в горизонтальном направлении на более дальнее расстояние, чем в вертикальном. Например, значение 10 означает, что каждый воксел будет искать ближайшего соседа на расстоянии в 10 раз дальше по горизонтали, чем по вертикали. Значение по умолчанию равно 1, что означает отсутствие корректировки высот. Значение должно быть между 1 и 1000. Инфляция высот используется только для поиска ближайших соседей, и все высоты возвращаются к исходным измерениям перед созданием выходного файла netCDF. Использовать инфляцию высот рекомендуется, если категории входных точек схожи на горизонтальном уровне, например классы почв и типы скальных пород. |
Double |
|
Входные области изучаемой области (Дополнительный) |
Полигональные объекты области изучения. В выходном файле netCDF сохраняются только точки, находящиеся в пределах изучаемой области. При визуализации в виде слоя вокселов в сцене будут отображаться только вокселы в пределах изучаемой области. Нахождение точек внутри или вне изучаемой области определяется только их координатами x и y. |
Feature Layer |
|
Минимальная высота вырезания растра (Дополнительный) |
Растр высот будет использован для вырезания нижнего края слоя вокселов. Прогнозированные значения получают только те вокселы, высоты которых выше растра высот. Например, если вы используете растр высот земной поверхности, слой вокселов будет отображаться только выше поверхности. Такой растр также можно использовать для обозначения уровня поверхности коренных пород или дна сланцевого месторождения. Растр должен быть в системе координат проекции, и значения высот должны быть в тех же единицах измерения, что и единицы растра по вертикали. |
Raster Layer |
|
Максимальная высота вырезания растра (Дополнительный) |
Растр высот, который будет использован для вырезания верхнего края слоя вокселов. Прогнозированные значения получают только те вокселы, высоты которых ниже растра высот. Например, если вы используете растр высот земной поверхности, слой вокселов будет отображаться только ниже поверхности. Его также можно использовать для отсечения вокселов в верхней части ограниченного воздушного пространства. Растр должен быть в системе координат проекции, и значения высот должны быть в тех же единицах измерения, что и единицы растра по вертикали. |
Raster Layer |
Производные выходные данные
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Выходной слой вокселов |
Слой вокселов категорий. |
Voxel Layer |
Параметры среды
Экстент, Географические преобразования, Выходная система координат, Коэффициент параллельной обработки
Информация о лицензировании
- Basic: Требуется Geostatistical Analyst
- Standard: Требуется Geostatistical Analyst
- Advanced: Требуется Geostatistical Analyst
