Gérer les diagrammes système de sous-réseau
Lorsque vous définissez les sous-réseaux associés à un niveau de réseau de distribution, le système vous permet d’attribuer un ou plusieurs modèles de diagramme au niveau. Ensuite, une fois les modèles de diagramme configurés, l’exécution de l’outil Mettre à jour un sous-réseau sur ce niveau de réseau de distribution entraîne la mise à jour des attributs, classes et tables des sous-réseaux spécifiés associés dans la base de données, ainsi que la création de diagrammes système basés sur chacun de ces modèles de diagramme attribués de façon à représenter graphiquement chaque sous-réseau spécifié associé.
Les diagrammes système de sous-réseau sont des diagrammes de réseau particuliers gérés en arrière-plan. Ils sont créés et mis à jour par l’outil Mettre à jour un sous-réseau.
Les sections ci-après présentent de façon détaillée les processus qui permettent de créer et de gérer les diagrammes système de sous-réseau.
En savoir plus sur les contrôleurs, les niveaux et les sous-réseaux d’un réseau de distribution
Créer des diagrammes système de sous-réseau
Pour créer des diagrammes système de sous-réseau dans la base de données, vous devez procéder en trois phases. D’abord, attribuez les modèles de diagramme sur lesquels les diagrammes système doivent reposer à un niveau de réseau de distribution. Ensuite, configurez les dispositifs de réseau prévus comme contrôleurs de sous-réseau de ce niveau de réseau de distribution. Enfin, procédez à une mise à jour des sous-réseaux. Le processus est décrit en détail dans les sections ci-dessous.
Attribution de modèles de diagramme à un niveau de réseau de distribution
Vous devez attribuer des modèles de diagramme à un niveau de réseau de distribution lorsque vous définissez les sous-réseaux associés à un niveau à l’aide de l’outil Configurer la définition de sous-réseau.
Attention :
Lors de l’utilisation d’une géodatabase d’entreprise, cette opération doit être effectuée à partir d’une connexion à une base de données établie en tant que propriétaire du réseau de distribution de la base de données. Le compte de portail ArcGIS Enterprise connecté doit correspondre à celui du propriétaire du réseau de distribution du portail.
En savoir plus sur la configuration ou la modification de la définition de sous-réseau
Conseil :
Les modèles de diagramme attribués à des niveaux de réseau de distribution sont généralement des modèles de diagramme personnalisés avec des définitions de mise en page et de règle qui permettent de produire des représentations simplifiées des niveaux de sous-réseau. Il est déconseillé de spécifier l’un des modèles standards (Basic, CollapseContainers ou ExpandContainers) comme modèle de diagramme de sous-réseau, car leurs définitions de mise en page et de règle ne sont pas appropriées.
Remarque :
Une fois que vous avez défini un modèle de diagramme comme modèle de diagramme de sous-réseau pour un niveau de réseau de distribution et que vous utilisez le service du réseau de distribution, ce modèle de diagramme n’est plus disponible dans la liste déroulante New (Nouveau) de l’onglet Utility Network (Réseau de distribution) du ruban. Il reste toutefois disponible dans cette liste déroulante en cas d’utilisation d’une connexion à une base de données pour des tests.
Configurer les dispositifs de réseau prévus comme contrôleurs pour le niveau
Lorsque vous ajoutez un niveau de réseau de distribution auquel un ou plusieurs modèles de diagramme de sous-réseau sont attribués, vous devez configurer les dispositifs de réseau que vous prévoyez d’utiliser comme contrôleurs de sous-réseau pour ce niveau et fournir un nom pour chaque contrôleur dans le champ Subnetwork Controller Name (Nom du contrôleur de sous-réseau) et un sous-réseau dans le champ Subnetwork name (Nom du sous-réseau). Pour ce faire, vous devez utiliser la fenêtre Modify Subnetwork Controller (Modifier le contrôleur de sous-réseau).
En savoir plus sur la définition d’un contrôleur de sous-réseau
Créer les diagrammes système de sous-réseau
Une fois les dispositifs de réseau configurés comme contrôleurs, vous pouvez exécuter l’outil Mettre à jour un sous-réseau sur ce niveau. Cet outil vous permet d’obtenir des informations sur tous les sous-réseaux connexes intégralement initialisés dans la base de données et tous les diagrammes système de sous-réseau créés.
En savoir plus sur les mises à jour des sous-réseaux
Récupération des diagrammes système de sous-réseau créés dans la base de données
Comme n’importe quel autre diagramme que vous créez vous-même et stockez dans la base de données, les diagrammes système de sous-réseau peuvent être récupérés à l’aide de la fonction Find Diagrams (Rechercher des diagrammes)
.

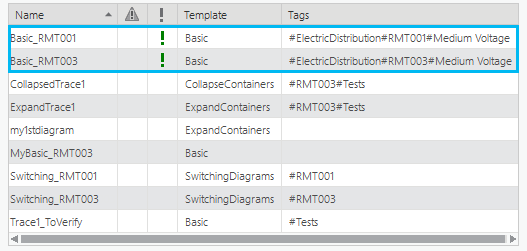

Dans la fenêtre Find Diagrams (Rechercher des diagrammes) qui s’ouvre, les diagrammes système de sous-réseau sont identifiés par un point d’exclamation de couleur verte figurant dans la troisième colonne de la liste des diagrammes, leurs balises indiquant le domaine, le nom du niveau et le nom du sous-réseau auxquels ils sont liés.
Attention :
Après la désactivation de la topologie de réseau, tous les sous-réseaux deviennent des sous-réseaux à valider et les diagrammes système de sous-réseau ne sont plus signalés comme diagrammes système. Dans ce cas, après la réactivation de la topologie de réseau, la mise à jour des sous-réseaux restaurera les indicateurs de diagramme système de sous-réseau.
Noms des diagrammes système de sous-réseau
Le nom des diagrammes système de sous-réseau combine le nom du modèle de diagramme sur lequel ils reposent et le nom du sous-réseau dans le champ Subnetwork name. Son format est le suivant : <NomModèleDiagramme>_<NomSous-réseau>.
Gérer les diagrammes système de sous-réseau
Les diagrammes système de sous-réseau sont des diagrammes particuliers que vous ne pouvez pas gérer comme les autres diagrammes. Ils sont gérés à l’aide de routines système spécifiques.
Cohérence des diagrammes système de sous-réseau
Que le diagramme soit un diagramme système de sous-réseau ou non, la gestion de son état de cohérence quant à l’espace réseau est légèrement différente.
|
État de cohérence de l’espace réseau dans les diagrammes non système |
|---|
|
(1) Valider la topologie sur une étendue qui croise la zone géographique du diagramme. (2) Valider la topologie après mise à jour des entités de réseau ou objets de réseau qui sont utilisés dans le diagramme. (3) Update Diagram (Mettre à jour le diagramme) est l’opération la plus répandue pour rétablir la cohérence d’un diagramme incohérent. Toutefois, l’exécution de l’outil Remplacer le diagramme, Ajouter au diagramme ou Étendre le diagramme sur un diagramme incohérent change également l’état de cohérence du diagramme en entrée. |
|

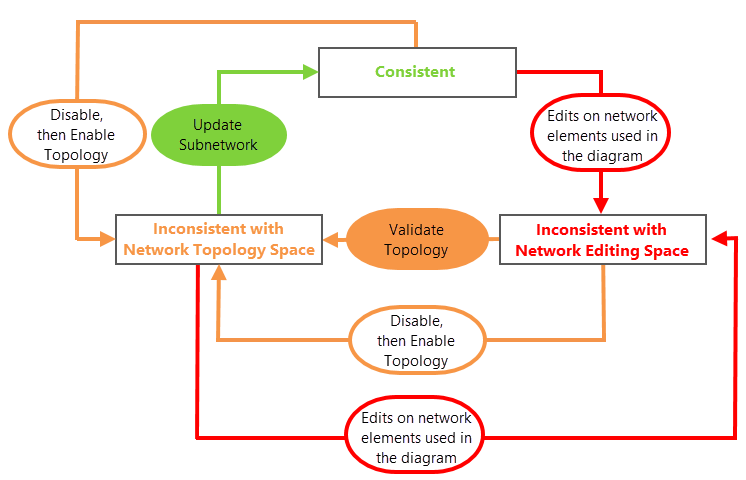

État de cohérence de l’espace réseau dans les diagrammes système de sous-réseau |
|---|
|
Remarque :Après la désactivation de la topologie du réseau de distribution, les diagrammes système de sous-réseau ne sont plus signalés comme diagrammes système. Ils le récupèrent après l’exécution de l’outil Mettre à jour un sous-réseau. |
Comme le montrent les images ci-dessus, un diagramme système de sous-réseau passe d’un état cohérent à un état incohérent avec l’espace de mise à jour de réseau après la mise à jour des entités de réseau de distribution ou des objets de réseau utilisés dans le diagramme. La validation de la topologie du réseau sur une étendue qui intersecte la zone géographique d’un diagramme système de sous-réseau ne le rend pas incohérent avec l’espace de topologie de réseau, comme c’est le cas avec un diagramme non système. Toutefois, lorsque plusieurs contrôleurs de sous-réseau sont associés au sous-réseau mis à jour, les sous-réseaux associés (et donc les diagrammes système de sous-réseau correspondants) deviennent incohérents avec l’espace de topologie de réseau après sa validation.
La seule façon de rendre de nouveau cohérent un diagramme système de sous-réseau devenu incohérent est d’exécuter l’outil Mettre à jour un sous-réseau.
En savoir plus sur la cohérence des diagrammes système de sous-réseau
Mettre à jour des diagrammes système de sous-réseau
Comme dans n’importe quel autre diagramme que vous générez vous-même, vous pouvez mettre à jour la géométrie des entités dans un diagramme système de sous-réseau en appliquant la mise en page de diagramme de votre choix, soit sur l’intégralité des entités de diagramme, soit sur des entités que vous avez sélectionnées préalablement.
Modifier les propriétés des diagrammes système de sous-réseau
Il n’est pas possible de modifier les propriétés des diagrammes système de sous-réseau, par exemple, de changer leur nom, leurs balises ou leur niveau de droits d’accès. Ces propriétés sont gérées en interne à la création du diagramme.
Mettre à jour les diagrammes système de sous-réseau
La seule façon de mettre à jour les diagrammes système de sous-réseau est d’exécuter l’outil Mettre à jour un sous-réseau pour les niveaux associés. Si des diagrammes système de sous-réseau sont déjà présents dans la base de données pour un niveau, cet outil traite uniquement les diagrammes qui sont associés aux sous-réseaux à valider du niveau.
Remarque :
La géométrie des entités de diagramme avant la mise à jour est conservée pour toutes les entités de diagramme qui étaient présentes avant l’opération de mise à jour et qui sont toujours présentes après.
En savoir plus sur la mise à jour d’un sous-réseau
Supprimer des diagrammes système de sous-réseau
Pour supprimer un diagramme système de sous-réseau, vous pouvez supprimer le sous-réseau lui-même.
En savoir plus sur la suppression d’un sous-réseau
Remarque :
Le propriétaire du réseau de distribution du portail qui détient l’intégralité des droits et des autorisations sur le jeu de données réseau complet, y compris les diagrammes système de sous-réseau, peut également utiliser l’outil Supprimer le diagramme pour supprimer les diagrammes système de sous-réseau.
