Arbeiten mit den Eigenschaften eines Versorgungsnetzes

Sie können sowohl über den Bereich Inhalt als auch über den Bereich Katalog in ArcGIS Pro auf die Eigenschaften des Versorgungsnetzes zugreifen. Wenn Sie sie über den Bereich Inhalt öffnen, werden im Dialogfeld Layer-Eigenschaften Informationen zu Layer-spezifischen Eigenschaften sowie Dataset-Eigenschaften angezeigt. Beim Öffnen des Dialogfeldes Eigenschaften: Versorgungsnetz über den Bereich Katalog werden lediglich die Eigenschaften des Datasets für das Versorgungsnetz angezeigt.

Zugreifen auf Eigenschaften des Versorgungsnetzes

Die Dialogfelder Layer-Eigenschaften und Eigenschaften des Versorgungsnetzes bieten dieselben Dataset-Eigenschaften für das Versorgungsnetz. Wenn Sie jedoch über den Bereich Inhalt auf Layer-Eigenschaften zugreifen, haben Sie über zusätzliche Registerkarten wie Allgemein, Metadaten und Quelle Zugriff auf Layer-Eigenschaften, die für alle Karten-Layer gelten.

Zugreifen auf Eigenschaften über den Bereich "Inhalt"

Führen Sie zum Öffnen des Dialogfelds Layer-Eigenschaften über den Bereich Inhalt im Kontextmenü des Versorgungsnetz-Layers die folgenden Schritte aus:

  1. Stellen Sie sicher, dass das Versorgungsnetz einer aktiven Karte hinzugefügt ist. Wenn der Versorgungsnetz-Layer nicht auf einer Karte vorhanden ist, klicken Sie im Bereich Katalog mit der rechten Maustaste auf das Versorgungsnetz-Dataset , und wählen Sie Zu neuer Karte hinzufügen oder Zu aktueller Karte hinzufügen aus.

    Das Versorgungsnetz und zugehörige Netzwerkklassen werden einer neuen oder vorhandenen Kartenansicht hinzugefügt.

  2. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf den Versorgungsnetz-Layer, und wählen Sie Eigenschaften aus.

    Das Dialogfeld Layer-Eigenschaften wird angezeigt.

    Im Dialogfeld Layer-Eigenschaften sind folgende Registerkarten verfügbar:

    • Allgemein

    • Metadaten

    • Quelle

    • Netzwerkeigenschaften

    • Netzwerkschemas

    • Zeit

    Um das Dialogfeld zu erweitern, müssen Sie oben auf die Menüleiste doppelklicken.

Zugreifen auf Eigenschaften über den Bereich "Katalog"

Führen Sie für den Zugriff auf das Dialogfeld Eigenschaften des Versorgungsnetzes über das Kontextmenü des Versorgungsnetz-Datasets, das Sie im Bereich Katalog unter Datenbanken finden, die folgenden Schritte aus:

  1. Öffnen Sie ArcGIS Pro, navigieren Sie zum Bereich Katalog, und öffnen Sie die Geodatabase und das Feature-Dataset mit dem Verfolgungsnetz.

  2. Klicken Sie im Bereich Katalog mit der rechten Maustaste auf das Versorgungsnetz-Dataset, und wählen Sie Eigenschaften aus.

    Das Dialogfeld Eigenschaften: Versorgungsnetz wird angezeigt.

Im Dialogfeld Eigenschaften des Versorgungsnetzes sind folgende Registerkarten verfügbar:

  • Netzwerkeigenschaften

  • Netzwerkschemas

Registerkarte "Netzwerkeigenschaften"

Die Registerkarte Netzwerkeigenschaften enthält Informationen über das Erstellungsdatum, die Netzwerk-Topologie, Netzarten, Regeln, Schemavorlagen und weitere wichtige Metadaten zur aktuellen Konfiguration des Versorgungsnetzes.

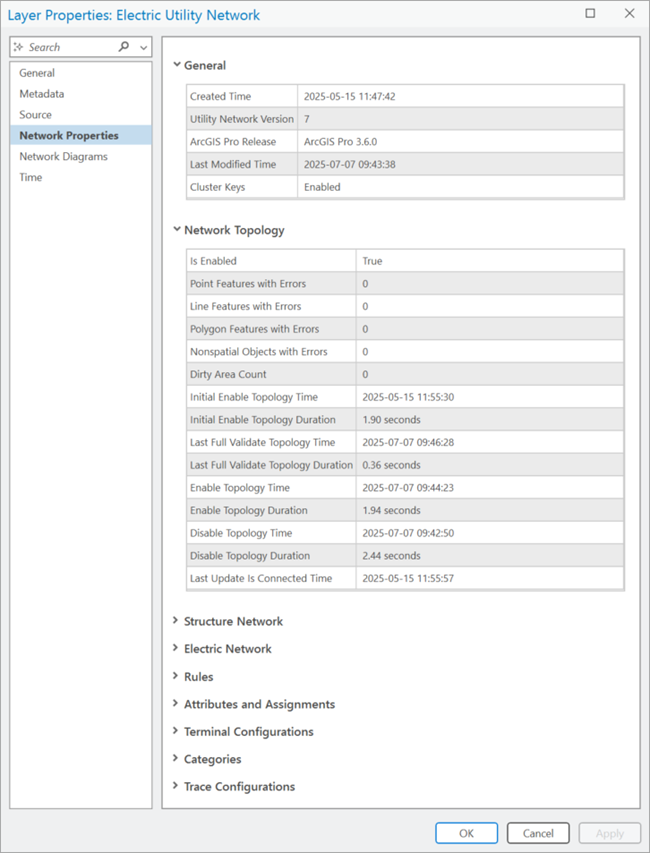

Auf Registerkarte "Netzwerkeigenschaften" im Dialogfeld "Layer-Eigenschaften" zugegriffen

Die Registerkarte Netzwerkeigenschaften für die Eigenschaften des Versorgungsnetzes enthält die folgenden Abschnitte:

Allgemein

Der Abschnitt Allgemein enthält Informationen über Datum und Uhrzeit der Erstellung und der letzten Änderung sowie Versionsinformationen für das Versorgungsnetz in den folgenden Abschnitten:

  • Zeitpunkt der Erstellung

  • Utility Network-Version

  • ArcGIS Pro-Version

  • Zeitpunkt der letzten Änderung

  • Cluster-Schlüssel

  • Besitzer des Portal-Versorgungsnetzes (siehe Hinweis unten)

  • Upgrade (siehe Hinweis unten)

  • Größe der Partitions-ID: Nur Utility Network Version 8.

  • Max. Wellenlängen: Nur Utility Network Version 8.

Hinweis:

Bei der Arbeit mit einer Enterprise-Geodatabase sind die Eigenschaften Besitzer des Portal-Versorgungsnetzes und Upgrade auf der Registerkarte Netzwerkeigenschaften nur verfügbar, wenn sie von einem Besitzer des Datenbank-Versorgungsnetzes über eine Datenbankverbindung aufgerufen werden. Der Besitzer des Portal-Versorgungsnetzes ist nützlich, um Konfigurations- und Veröffentlichungsaufgaben durchzuführen.

Netzwerk-Topologie

Im Abschnitt Netzwerk-Topologie wird angegeben, ob die Netzwerk-Topologie aktiviert ist. Zudem enthält der Abschnitt Informationen zur Anzahl der nicht überprüften Bereiche sowie zur Anzahl von Fehlern. Außerdem werden die folgenden Vorgänge aufgezeichnet, wenn sie für das Versorgungsnetz ausgeführt werden:

  • Ist aktiviert

  • Punkt-Features mit Fehlern

  • Linien-Features mit Fehlern

  • Polygon-Feature mit Fehlern

  • Nichträumliche Objekte mit Fehlern

  • Anzahl der nicht validierten Bereiche

  • Zeitpunkt und Dauer der ersten Topologieaktivierung

  • Zeitpunkt und Dauer der Topologieaktivierung

  • Zeitpunkt und Dauer der letzten vollständigen Topologieüberprüfung

  • Zeitpunkt und Dauer der letzten partiellen Topologieüberprüfung

  • Zeitpunkt und Dauer der Topologiedeaktivierung

  • Uhrzeit der letzten Ausführung von "IsConnected-Attribut aktualisieren"

Strukturnetzwerk

Der Abschnitt Strukturnetzwerk enthält folgende Unterabschnitte:

  • Allgemein: Informationen zum Strukturnetzwerk

    • Zeitpunkt der Erstellung

    • Name

    • Aliasname

  • Strukturnetzwerk-Datasets

    Name des Strukturnetzwerk-Datasets

    Strukturknoten

    Strukturlinie

    Strukturgrenze

    Strukturknotenobjekt

    Strukturkantenobjekt

Folgende Eigenschaften werden für jedes Dataset angezeigt:

Netzart

Für jede Netzart, die Teil des Versorgungsnetzes ist, gibt es einen Abschnitt mit dem Titel -Netzwerk.

Dieser Abschnitt enthält folgende Unterabschnitte:

Bei der Arbeit mit einer Telekommunikationsnetzart enthält dieser Abschnitt die folgenden Unterabschnitte:

  • Allgemein: Informationen über die Netzart

    • Zeitpunkt der Erstellung

    • Name

    • Aliasname

  • Farbsätze: Informationen zu den Farbsätzen, die einer Telekommunikationsnetzart zur Verwendung durch Farbschemas hinzugefügt wurden:

    • Name des Farbsatzes

    • Name des Farbcodes

    • Beschriftung des Farbcodes

    • Hexadezimalcode

  • Farbschemas: Informationen zu den Farbschemas, die einer Telekommunikationsnetzart hinzugefügt wurden:

    • Name des Farbschemas

    • ID

    • Gruppentrennzeichen

    • Levels

    • Gruppenebene

    • Gruppenname

    • Beschriftungen

    • Kapazität

    • Trennzeichen

  • Stromkreiseigenschaften: Informationen zu den für die Telekommunikationsnetzart konfigurierten Stromkreiseigenschaften. Diese werden beim Erstellen oder Ändern von Stromkreisen sowie beim Überprüfen, Exportieren oder Verfolgen eines Stromkreises berücksichtigt.

    • Stromkreispositionen freigeben

    • Stromkreise als überprüft importieren

    • Verfolgungskonfiguration

    • Benutzerattribute, mit denen Stromkreise als "Nicht überprüft" markiert werden

  • Richtlinie für das Teilen von Telekommunikationsobjekten: Informationen zu den Richtlinien für das Teilen, die auf Felder für gruppierte Objekte angewendet werden:

    • Klassenname

    • Feldname

    • Policy

  • Richtlinie für die Kombination von Telekommunikationsobjekten: Informationen zu den Richtlinien für Kombinieren, die auf Felder für gruppierte Objekte angewendet werden:

    • Klassenname

    • Feldname

    • Policy

  • Wellenlängenschemas: Informationen zu den Wellenlängenschemas, die zum Modellieren und Verfolgen von Netzwerk-Features erstellt wurden:

    • Name des Wellenlängenschemas

    • Wavelengths

  • Netzart-Datasets

    Name der Netzart-Klasse

    -Bauteil

    -Knoten

    -Linie

    -Baugruppe

    -Knotenobjekt

    -Kantenobjekt
Hinweis:

Den Netzart-Klassen wird der Name der Netzart vorangestellt, z. B. "TelcoDevice".

Regeln

Im Abschnitt Regeln wird die vorhandene Netzwerk-Regelbasis für das Versorgungsnetz aufgeführt. Dieser Abschnitt ist nach Netzwerk-Regeltyp unterteilt, wie im Folgenden veranschaulicht: Jeder Regeltyp weist den Filter Sortieren nach auf, um die Anzeige zu vereinfachen.

  • Knoten-Knoten-Konnektivität

  • Knoten-Kanten-Konnektivität

  • Kanten-Knoten-Kanten-Konnektivität

  • Containment

  • Struktureller Anbau

Innerhalb der einzelnen Regeltypen enthält die Tabelle alle Eigenschaften für die Regel. Weitere Informationen finden Sie im Thema Anzeigen von Netzwerkregeln.

Attribute und Zuordnungen

Der Abschnitt Attribute und Zuweisungen enthält die Netzwerkattribute und Zuweisungen für das Versorgungsnetz. Wenn im Versorgungsnetz Netzwerkattribute erstellt werden, werden sie in der Tabelle "Attribute" aufgelistet.

Wenn Netzwerkattribute einer bestimmten Feature-Class und einem bestimmten Feld zugewiesen werden, sind sie folgendermaßen in der Tabelle "Zuweisungen" enthalten.

  • Attributname

  • Klassenname

  • Feldname

Anschlusspunktkonfigurationen

Der Abschnitt Anschlusspunktkonfigurationen enthält eine Tabelle mit den im Versorgungsnetz vorhandenen Anschlusspunktkonfigurationen für herkömmliche Netzarten und Informationen zu den folgenden Eigenschaften der einzelnen Anschlusspunktkonfigurationen mit den folgenden Angaben:

  • Name

  • Direktionalitätsmodell

  • Anschlusspunkte (ID/Name/Anschlusspunkt flussaufwärts)

  • Gültige Verbindungen

  • Zeitpunkt der Erstellung

Um zu ermitteln, welche Asset-Typen einer bestimmten Anschlusspunktkonfiguration zugewiesen sind, überprüfen Sie die Eigenschaften der Device-Feature-Classes oder der Knotenobjekttabelle für die jeweilige herkömmliche Netzart (Name der Anschlusspunktkonfiguration).

Kategorien

Der Abschnitt Kategorien enthält die Namen vorhandener Netzwerkkategorien im Versorgungsnetz. Um zu ermitteln, welche Asset-Typen einer bestimmten Netzwerkkategorie zugewiesen sind, überprüfen Sie die Spalte Kategorie für die jeweilige Feature-Class oder Tabelle in den Abschnitten Strukturnetzwerk und <Domänenname>-Netzwerk. Zu den Kategorien werden folgende Informationen bereitgestellt:

  • Name

  • Zeitpunkt der Erstellung

Verfolgungskonfigurationen

Der Abschnitt Verfolgungskonfigurationen enthält folgende Informationen zu den benannten Verfolgungskonfigurationen im Versorgungsnetz:

  • Name

  • Beschreibung

  • Creator

  • Zeitpunkt der Erstellung

  • Tags

Registerkarte "Netzwerkschemas"

Die Registerkarte Netzwerkschemas enthält die Tabelle Schemavorlagen. Diese Tabelle enthält die Namen vorhandener Schemavorlagen im Versorgungsnetz. Außerdem werden verschiedene Informationen und Eigenschaften für jede Schemavorlage genannt.
