使用公共设施网络属性

您可以从 ArcGIS Pro 中的内容和目录窗格访问公共设施网络的属性。 从内容窗格打开图层属性对话框时，该对话框将显示有关图层特定属性以及数据集属性的信息。 从目录窗格打开公共设施网络属性对话框仅会显示公共设施网络的数据集属性。

访问公共设施网络属性

图层属性和公共设施网络属性对话框提供相同的公共设施网络数据集属性。 但是，当您从内容窗格访问图层属性时，可以使用常规、元数据和源等附加选项卡设置所有地图图层通用的图层属性。

从“内容”窗格访问属性

在内容窗格中使用公共设施网络图层的快捷菜单打开图层属性对话框，请完成以下步骤：

  1. 请确保将公共设施网络添加到活动地图。 如果公共设施网络图层未在地图中，请在目录窗格中，右键单击公共设施网络数据集 并选择添加到新地图或添加到当前地图。

    公共设施网络和相关网络类已添加到新的或现有地图视图。

  2. 在内容窗格中，右键单击公共设施网络图层并选择属性。

    将弹出图层属性对话框。

    图层属性对话框中包含以下可用选项卡：

    • 常规

    • 元数据

    • 源

    • 网络属性

    • 网络逻辑示意图

    • 时间

    您可以双击对话框顶部来展开对话框。

从“目录”窗格访问属性

要从目录窗格中数据库 下的公共设施网络数据集的快捷菜单访问公共设施网络属性对话框，请完成以下步骤：

  1. 在 ArcGIS Pro 打开的情况下，浏览到目录窗格，然后打开包含公共设施网络的地理数据库和要素数据集。

  2. 在目录窗格中，右键单击公共设施网络数据集并选择属性。

    随即显示公共设施网络属性对话框。

公共设施网络属性对话框中包含以下可用选项卡：

  • 网络属性

  • 网络逻辑示意图

“网络属性”选项卡

网络属性选项卡会提供以下信息：创建日期、网络拓扑、域网络、规则、逻辑示意图模板和其他关于公共设施网络当前配置的重要元数据。

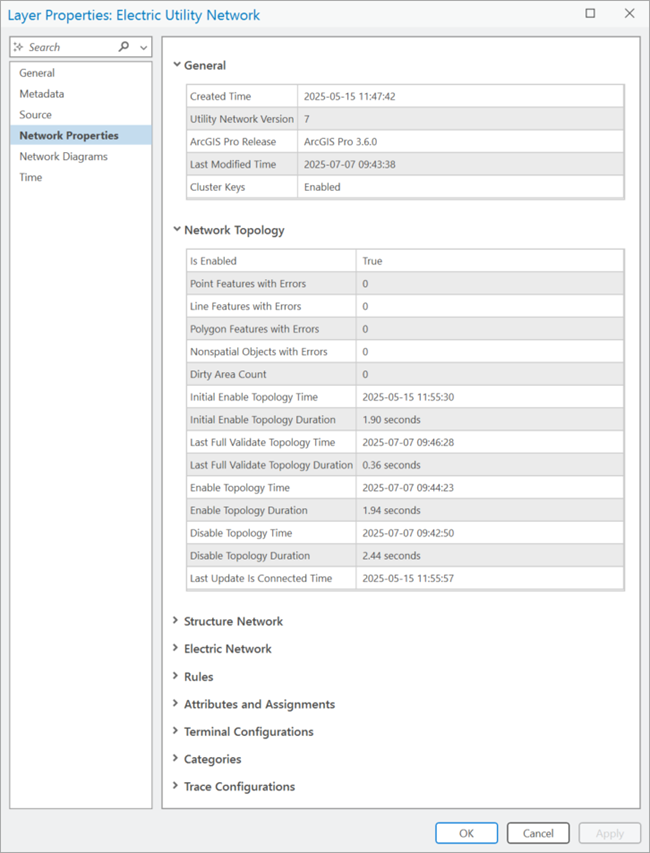

在“图层属性”对话框中访问的“网络属性”选项卡

以下部分包含在公共设施网络的网络属性选项卡上：

常规

常规部分包含有关公共设施网络的创建时间和上次修改时间以及版本信息，具体信息如下：

  • 创建时间

  • 公共设施网络版本

  • ArcGIS Pro 版本

  • 上次修改时间

  • 聚类键

  • 门户公共设施网络所有者（请参见以下注释）

  • 已升级（请参见以下注释）

  • 分区 ID 大小 - 仅限公共设施网络版本 8。

  • 最大波长 - 仅限公共设施网络版本 8。

注:

使用企业级地理数据库时，只有从作为数据库公共设施网络所有者建立的数据库连接访问时，才可以在网络属性选项卡上使用门户公共设施网络所有者和已升级属性。 在执行配置和发布任务时门户公共设施网络所有者很有用。

网络拓扑

网络拓扑部分包括以下信息：网络拓扑是否启用、脏区计数以及错误计数。 此外，以下特定操作在使用公共设施网络完成时会被记录：

  • 已启用

  • 点要素出现错误

  • 线要素出现错误

  • 面要素出现错误

  • 包含错误的非空间对象

  • 脏区计数

  • 最初启用拓扑时间和持续时间

  • 启用拓扑时间和持续时间

  • 上次完整验证拓扑时间和持续时间

  • 上次部分验证拓扑时间和持续时间

  • 禁用拓扑时间和持续时间

  • 上次更新为已连接时间

结构网络

结构网络部分包括以下小节：

  • 常规 - 有关结构网络的信息

    • 创建时间

    • 名称

    • 别名

  • 结构网络数据集

    结构网络数据集名称

    结构交汇点

    结构线

    结构边界

    结构交汇点对象

    结构边对象

将显示每个数据集的以下属性：

域网络

对于属于公共设施网络一部分的各个域网络，都会存在一个 <域网络名称> 网络部分。

此部分包括以下小节：

  • 常规 - 有关域网络的信息

  • 层 - 用相关的子网定义创建的层

    • 层名称

    • 层等级

    • 层拓扑类型

    • 支持分离子网

    • “更新子网”策略

      • 管理 IsDirty：True | False

      • 更新结构网络容器：True | False

      • 更新域网络容器：True | False

      • 默认情况下的编辑模式：无事件 | 有事件（仅限企业级地理数据库、文件地理数据库和移动地理数据库）

      • 版本中的编辑模式：无事件 | 有事件（仅限企业级地理数据库）

    • 有效的子网控制器

      • 设备

      • 交汇点对象

    • 子网字段名称 - 仅限具有等级层定义的域网络

    • 有效设备

    • 有效线

    • SubnetLine 要素类的聚合线

    • 有效交汇点

    • 有效交汇点对象

    • 有效边对象

    • 逻辑示意图模板

    • 追踪配置

    • 创建时间

  • 域网络数据集

    域网络类名称

    <域网络名称> 设备

    <域网络名称> 交汇点

    <域网络名称> 线

    <域网络名称> 程序集

    <域网络名称> 交汇点对象

    <域网络名称> 边对象
    注:

    域网络类的前缀是为域网络提供的名称，例如，ElectricDistributionDevice。

    为每个类显示以下属性：

使用电信域网络时，本节包括以下小节：

  • 常规 - 有关域网络的信息

    • 创建时间

    • 名称

    • 别名

  • 颜色集 - 已添加到电信域网络以供配色方案使用的颜色集的相关信息：

    • 颜色集名称

    • 颜色代码名称

    • 颜色代码标注

    • 十六进制代码

  • 配色方案 - 有关已添加到电信域网络的配色方案的信息：

    • 配色方案名称

    • ID

    • 组分隔符

    • 级别

    • 组级别

    • 群组名称

    • 标注

    • 容量

    • 分隔符

  • 电路属性 - 针对电信域网络配置的电路属性的相关信息。 在创建或修改电路，运行验证、导出或电路追踪操作时，这些属性生效。

    • 共享电路位置

    • 导入整洁电路数据

    • 追踪配置

    • 标记电路为脏的用户属性

  • 电信对象分割策略 - 应用于分组对象字段的分割策略的相关信息：

    • 类名称

    • 字段名

    • 策略

  • 电信对象合并策略 - 应用于分组对象字段的合并策略的相关信息：

    • 类名称

    • 字段名

    • 策略

  • 波长方案 - 用于建模和追踪网络要素而创建的波长方案相关信息：

    • 波长方案名称

    • 波长

  • 域网络数据集

    域网络类名称

    <域网络名称> 设备

    <域网络名称> 交汇点

    <域网络名称> 线

    <域网络名称> 程序集

    <域网络名称> 交汇点对象

    <域网络名称> 边对象
注:

域网络类的前缀是为域网络提供的名称，例如，TelcoDevice。

规则

规则部分会列出公共设施网络现有网络规则库。 该部分按网络规则类型划分，如下所示。 为便于查看，每个规则类型内都有一个排序依据过滤器。

  • 交汇点-交汇点连通性

  • 交汇点-边连通性

  • 边-交汇点-边连通性

  • 包含

  • 结构附件

在每个规则类型内，表格包含该规则的所有属性。 有关详情，请参阅查看网络规则。

属性和分配

属性和分配部分包括公共设施网络的网络属性和分配。 当在公共设施网络中创建网络属性时，这些属性会列于属性表中。

当网络属性分配给特定要素类和字段时，它们将按如下方式填充“分配”表：

  • 属性名称

  • 类名称

  • 字段名

终端配置

终端配置部分中包含一个表，其中显示用于公共设施网络中的传统域网络的现有终端配置，并包含有关每个终端配置的以下属性的信息，如下所示：

  • 名称

  • 方向性模型

  • 终端(ID/名称/上游终端)

  • 有效路径

  • 创建时间

有关分配了特定终端配置的资产类型的信息，请查看特定传统域网络（终端配置名称）中的设备要素类或交汇点对象表属性。

类别

类别部分包括公共设施网络中现有网络类别的名称。 有关分配了特定网络类别的资产类型的信息，请查看结构网络和 <域名称> 网络部分中特定要素类或表的类别列。 提供的类别信息如下所示：

  • 名称

  • 创建时间

追踪配置

追踪配置部分包含公共设施网络中指定追踪配置的相关信息，如下所示：

  • 名称

  • 描述

  • Creator

  • 创建时间

  • 标签

网络逻辑示意图选项卡

网络逻辑示意图选项卡包括逻辑示意图模板表。 此表包含公共设施网络中现有逻辑示意图模板的名称，以及每个逻辑示意图模板的各种信息和属性。
