Работа со свойствами инженерной сети

Вы можете получить доступ к свойствам инженерной сети как из панели Содержание, так и из панели Каталог в ArcGIS Pro. Если открыта панель Содержание в диалоговом окне Свойства слоя отображается информация о свойствах конкретного слоя, а также о свойствах набора данных. Пои открытии диалогового окна Свойства инженерной сети из панели Каталог отображаются только свойства набора данных инженерной сети.

Доступ к свойствам инженерной сети

Диалоговые окна Свойства слоя и Свойства инженерной сети предоставляют одни и те же свойства набора данных для инженерной сети. Однако при доступе к Свойствам слоя с панели Содержание дополнительные вкладки, такие как Общие, Метаданные и Источник позволяют вам установить свойства слоя общие для всех слоев карты.

Доступ к свойствам на панели Содержание

Чтобы открыть диалоговое окно Свойства слоя с помощью контекстного меню слоя инженерной сети на панели Содержание, выполните следующие действия

  1. Убедитесь, что инженерная сеть добавлена в активную карту. Если слой инженерной сети отсутствует на карте, на панели Каталог щелкните правой кнопкой мыши набор данных инженерной сети и выберите Добавить на новую карту или Добавить к текущей карте.

    Инженерная сеть и связанные классы сети добавлены в новый или существующий вид карты.

  2. На панели Содержание щелкните слой сети правой кнопкой и выберите Свойства.

    Появится диалоговое окно Свойства слоя.

    В диалоговом окне Свойства слоя доступны следующие вкладки:

    • Общие

    • Метаданные

    • Источник

    • Свойства сети

    • Схемы сети

    • Время

    Чтобы развернуть диалоговое окно, дважды щелкните верхнюю панель меню.

Доступ к свойствам на панели Каталог

Чтобы открыть диалоговое окно Свойства инженерной сети из контекстного меню набора данных инженерной сети в разделе Базы данных на панели Каталог, выполните следующие шаги:

  1. Если ArcGIS Pro открыт, перейдите в панель Каталог и откройте базу геоданных и набор классов объектов, содержащий инженерную сеть.

  2. На панели Каталог щелкните набор данных инженерной сети правой кнопкой и выберите Свойства.

    Откроется диалоговое окно Свойства инженерной сети.

В диалоговом окне Свойства инженерной сети доступны следующие вкладки:

  • Свойства сети

  • Схемы сети

Вкладка Свойства сети

На вкладке Свойства сети находятся сведения о дате создания, топологии сети, специализированных сетях, правилах, шаблоны схем и другие важные метаданные, относящиеся к текущей конфигурации инженерной сети.

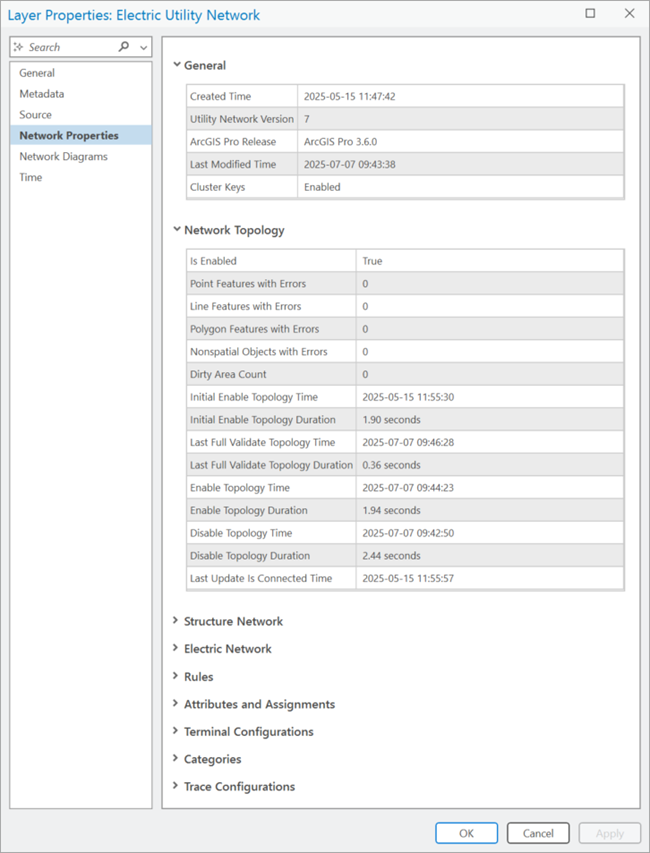

Вкладка Свойства инженерной сети доступна в диалоговом окне Свойства слоя

На вкладке Свойства сети инженерной сети они распределены по следующим разделам:

Общие

Раздел Общие включает информацию о времени создания и последнего изменения, а также информацию о версии инженерной сети в следующих разделах:

  • Время создания

  • Версия инженерной сети

  • Версия ArcGIS Pro

  • Время последнего изменения

  • Ключи кластера

  • Владелец инженерной сети портала (см. примечание ниже)

  • Обновлено (см. примечание ниже)

  • Размер ID раздела — только для Версия инженерной сети 8.

  • Макс. длины волн — только для Версия инженерной сети 8.

Примечание:

При работе с многопользовательской базой геоданных свойства Владелец инженерной сети портала и Обновлено доступны только на вкладке Свойства сети при доступе через подключение к базе данных в качестве владельца инженерной сети базы данных. Быть владельцем инженерной сети портала полезно при выполнении задач конфигурации и публикации.

Топология сети

В разделе Топология сети находится информация о времени включения топологии сети, числе измененных областей и количестве ошибок. Кроме того, сюда записывается информация о выполнении в инженерной сети следующих операций:

  • Включен

  • Точечные объекты с ошибками

  • Линейные объекты с ошибками

  • Полигональные объекты с ошибками

  • Непространственные объекты с ошибками

  • Число измененных областей

  • Время и продолжительность первого включения топологии

  • Время и продолжительность включения топологии

  • Время и продолжительность последней полной проверки топологии

  • Время и продолжительность последней частичной проверки топологии

  • Время и продолжительность отключения топологии

  • Последнее обновление – время подключения

Структурная сеть

Раздел Структурная сеть включает следующие подразделы:

  • Общие – информация о структурной сети

    • Время создания

    • Имя

    • Псевдоним

  • Наборы данных структурной сети

    Имя набора данных структурной сети

    Соединение структуры

    Линия структуры

    Граница структуры

    Объект соединения структуры

    Объект ребра структуры

Для каждого набора данных отображаются следующие свойства:

Сеть домена

Для каждой специализированной сети, являющейся частью инженерной сети, здесь будет раздел, названный Сеть <Имя специализированной сети>.

Этот раздел содержит следующие подразделы:

  • Общие – информация о специализированной сети

  • Уровни — Уровни, которые были созданы с соответствующим им определением подсети.

    • Имя уровня

    • Ранг уровня

    • Тип топологии уровня

    • Поддерживать не соединенные подсети

    • Обновить политику подсети

      • Управлять IsDirty: Да | Нет

      • Обновить контейнеры структурной сети: Да | Нет

      • Обновить контейнеры специализированной сети: Да | Нет

      • Режим редактирования в версии по умолчанию: Без событий | С событиями (для многопользовательской, файловой и мобильной баз геоданных)

      • Режим редактирования в версии: Без событий | С событиями (только для многопользовательской базы геоданных)

    • Допустимые контроллеры подсети

      • Устройство

      • Объект соединения

    • Имя поля подсети – только для специализированных сетей с иерархическими определениями уровней

    • Допустимые устройства

    • Допустимые линии

    • Агрегированные линии для класса объектов SubnetLIne

    • Корректные соединения

    • Корректные объекты соединений

    • Корректные объекты ребер

    • Шаблоны схем

    • Конфигурация трассировки

    • Время создания

  • Наборы данных специализированной сети

    Имя класса специализированной сети

    Устройство <Имя специализированной сети>

    Соединение <Имя специализированной сети>

    Линия <Имя специализированной сети>

    Сборка <Имя специализированной сети>

    Объект соединения <Имя специализированной сети>

    Объект ребра <Имя специализированной сети>
    Примечание:

    Классы специализированной сети имеют префикс с именем, предоставленным для специализированной сети, например, ElectricDistributionDevice.

    Для каждого класса отображаются следующие свойства:

При работе со специализированной сетью телекоммуникаций этот раздел включает в себя следующие подразделы:

  • Общие – информация о специализированной сети

    • Время создания

    • Имя

    • Псевдоним

  • Наборы цветов — Информация о наборах цветов, которые были добавлены в специализированную сеть телекоммуникаций для использования цветовыми схемами:

    • Имя набора цветов

    • Имя цветового кода

    • Надпись цветового кода

    • Код Hex

  • Цветовые схемы — информация о цветовых схемах, добавленных в специализированную сеть телекоммуникаций:

    • Имя цветовой схемы

    • ID

    • Разделитель групп

    • Уровни

    • Уровень группы

    • Имя группы

    • Метки

    • Ёмкость

    • Разделитель

  • Свойства контура — Информация о свойствах контура, настроенных для специализированной сети телекоммуникаций. Они учитываются при создании или изменении контуров, а также при выполнении операции проверки, экспорта или трассировки контура.

    • Опубликовать местоположения контура

    • Импортировать контуры как чистые

    • Конфигурация трассировки

    • Пользовательские атрибуты, обозначающие измененные контуры

  • Правила разделения объектов телекоммуникаций - информация о правилах разделения, примененных к сгруппированным объектам:

    • Имя класса

    • Имя поля

    • Правила

  • Правила объединения объектов телекоммуникаций - информация о правилах объединения, примененных к сгруппированным объектам:

    • Имя класса

    • Имя поля

    • Правила

  • Схемы длин волн — Информация о схемах длин волн, созданных для моделирования и трассировки объектов сети трассировки:

    • Имя Схемы длин волн

    • Длины волн

  • Наборы данных специализированной сети

    Имя класса специализированной сети

    Устройство <Имя специализированной сети>

    Соединение <Имя специализированной сети>

    Линия <Имя специализированной сети>

    Сборка <Имя специализированной сети>

    Объект соединения <Имя специализированной сети>

    Объект ребра <Имя специализированной сети>
Примечание:

Классы специализированной сети имеют префикс с именем, предоставленным для специализированной сети, например, TelcoDevice.

Правила

В разделе Правила перечислены существующие базовые сетевые правила для инженерной сети. Этот раздел поделен по типу правила сети, как показано ниже. В каждом типе правила есть фильтр Сортировать по чтобы упростить просмотр.

  • Связность соединение-соединение

  • Связность соединение-ребро

  • Связность ребро-соединение-ребро

  • Содержание

  • Прикрепление к структуре

В каждом типе правила таблица содержит все свойства этого правила. Более подробно см. Просмотр правил сети.

Атрибуты и назначения

В разделе Атрибуты и назначения находятся сетевые атрибуты и назначения для инженерной сети. Поскольку сетевые атрибуты создаются в инженерной сети, они перечислены в таблице атрибутов.

Когда сетевые атрибуты назначаются определенному классу объектов или полю, они вносятся в таблицу Назначения следующим образом:

  • Имя атрибута

  • Имя класса

  • Имя поля

Настройки терминала

Раздел Конфигурации терминала включает таблицу, в которой отображаются существующие конфигурации терминала для использования с традиционными специализированными сетями в инженерной сети, а также содержит информацию о следующих свойствах каждой конфигурации терминала:

  • Имя

  • Модель направленности

  • Терминалы (ID/Имя/Терминал вверх по течению)

  • Допустимые пути

  • Время создания

Для получения информации о том, каким типам оборудования назначена определенная конфигурация терминала, просмотрите свойства класса пространственных объектов устройств или таблицы объектов-соединений для конкретной традиционной специализированной сети (Имя конфигурации терминала).

Категории

Раздел Категории включает названия существующих категорий сети в инженерной сети. Информация о назначении типов оборудования определенным категориям сети находится в столбце Категория определенного класса объектов или таблицы в разделах Структурная сеть и Сеть <Имя домена>. Информация по категориям приведена следующим образом:

  • Имя

  • Время создания

Конфигурации трассировки

Раздел Конфигурация трассировки включает информацию об именованных конфигурациях трассировки в инженерной сети следующим образом:

  • Имя

  • Описание

  • Автор

  • Время создания

  • Теги

Вкладка Схемы сети

Вкладка Схемы сети включает таблицу Шаблоны схем. Эта таблица включает имена существующих шаблонов схем в инженерной сети, а также различную информацию и свойства для каждого шаблона схемы.
