Поддерживаемые картографические проекции

В следующей таблице приведены названия всех картографических проекций, включённых в ArcGIS Pro, а также репрезентативное изображение и описание. Название каждой картографической проекции — это ссылка на подробную страницу, описывающую свойства и применение этой проекции.

Скачайте постер, сравнивающий все проекции карт.

Картографическая проекция
Пример
 Описание
Проекция Квадрат Адамса II Пример картографической проекции Квадрат Адамса II Эта проекция отображает поверхность земли как квадрат. Это равноугольная проекция, за исключением четырех углов квадрата.
Проекция Аитова Пример картографической проекции Аитова Эта произвольная модифицированная азимутальная проекция принимает форму эллипса. Она используется в основном для карт мира.
Проекция Альберса Пример картографической проекции Альберса Эта коническая равновеликая проекция лучше всего подходит для участков суши, простирающихся с востока на запад в средних широтах.
Настраиваемая цилиндрическая проекция Пример цилиндрической проекции с настраиваемым соотношением сторон Это проекция является произвольной картографической проекцией, которая подгоняет параллели под соотношение сторон (пропорцию) полотна. Соотношение сторон должно быть между 0,3 и 1.
Азимутальная равнопромежуточная проекция Пример азимутальной равнопромежуточной проекции карты Проекция сохраняет как расстояние, так и направление от центральной точки. Она используется в основном для карт полушарий.
Проекция Бермана Пример картографической проекции Бермана Это цилиндрическая равновеликая проекция со стандартными параллелями 30° северной и южной широты.
Звездообразная проекция Бергхауса Пример звездообразной проекции Бергхауса Эта проекция с разрывами принимает форму звезды, и используется Ассоциацией американских географов (AAG) в их логотипе.
Проекция Бонне Пример картографической проекции Бонне Эта равновеликая проекция исторически использовалась для карт континентов. Ее градусная сетка принимает форму сердца.
Проекция Кассини Пример картографической проекции Кассини Эта поперечная цилиндрическая равнопромежуточная проекция подходит для крупномасштабных карт, ориентированных преимущественно с севера на юг.
Компактная проекция Миллера Пример компактной проекции Миллера Эта произвольная цилиндрическая проекция карты мира сжимает полярные области по сравнению с проекцией Миллера.
Параболическая проекция Крастера Пример параболической проекции Крастера Эта псевдоцилиндрическая равновеликая проекция в основном используется для тематических карт мира.
Куб Пример кубической картографической проекции Это многогранная проекция, состоящая из шести квадратных сторон, которые можно сложить в куб.
Цилиндрическая равновеликая проекция Пример цилиндрической равновеликой проекции Эта проекция поддерживает относительную площадь на карте и представляет мир в виде прямоугольника.
Двойная Стереографическая проекция Пример двойной стереографической проекции Эта азимутальная равноугольная проекция используется для крупномасштабных карт в Нью-Брансуике и Нидерландах.
Проекция Эккерта I Пример проекции Эккерта I Эта произвольная псевдоцилиндрическая проекция используется в основном для сувенирных карт.
Проекция Эккерта II Пример проекции Эккерта II Это равновеликая псевдоцилиндрическая проекция используется в основном для сувенирных карт.
Проекция Эккерта III Пример проекции Эккерта III Эта произвольная псевдоцилиндрическая проекция используется в основном для общих карт мира.
Проекция Эккерта IV Пример проекции Эккерта IV Эта равновеликая псевдоцилиндрическая проекция в основном используется для тематических и других карт мира, где требуются точные площади.
Проекция Эккерта V Пример проекции Эккерта V Эта произвольная псевдоцилиндрическая проекция используется в основном для общих карт мира.
Проекция Эккерта VI Пример проекции Эккерта VI Эта равновеликая проекция используется в основном для тематических карт мира.
Проекция Эккерта-Грайфендорфа Пример проекции Эккерта-Грайфендорфа Эта равновеликая проекция является измененной азимутальной равновеликой проекцией Ламберта.
Equal Earth Пример проекции Equal Earth Эта псевдоцилиндрическая равновеликая проекция имеет приятный внешний вид для отображения суши и используется для тематических мировых карт.
Равнопромежуточная коническая проекция Пример равнопромежуточной конической проекции Эта коническая проекция сохраняет расстояния вдоль всех меридианов и двух стандартных параллелей и лучше всего подходит для областей, простирающихся с востока на запад в средних широтах.
Равнопромежуточная цилиндрическая проекция Пример равнопромежуточной цилиндрической проекции Эта проекция образует сетку равных прямоугольников. Также известна как проекция равных прямоугольников, простая цилиндрическая проекция, прямоугольная проекция или Равнопромежуточная проекция.
Проекция Фуллера Пример проекции Фуллера Эта проекция представляет собой развернутый двадцатигранник, который сохраняет массивы суши непрерывными.
Стереографическая проекция Голла Пример стереографической проекции Голла Эта перспективная цилиндрическая проекция имеет две стандартные параллели 45° с.ш. и 45° ю.ш. и увеличивает размеры полярных областей.
Проекция Гаусса-Крюгера Пример проекции Гаусса-Крюгера Эллипсоидальная форма поперечной проекции Меркатора, равноугольная, но не сохраняющая направлений.
Проекция Геостационарный спутник Пример проекции Геостационарный спутник Используется геостационарными спутниками на основе углов сканирования спутника.
Гномоническая проекция Пример гномонической проекции Проецирует большие круги как прямые линии, что полезно для навигации.
Равновеликая проекция Гуда Пример равновеликой проекции Гуда Равновеликий гибрид Мольвейде и синусоидальной проекций, часто прерывающийся.
Проекция Хаммера Пример проекции Хаммера Измененная азимутальная равновеликая проекция Ламберта, также известная как проекция Хаммер-Аитов.
Косая проекция Меркатора в версии Хотина Пример косой проекции Меркатора в версии Хотина Косая ориентация проекции Меркатора для равноугольного картирования косых областей.
IGAC plano cartesiano Пример проекции IGAC plano cartesiano Используется для городских карт Колумбии, поддерживает только очень большие масштабы.
Проекция Кровака Пример проекции Кровака Косая равноугольная коническая проекция Ламберта, разработанная для Чехословакии.
Косая проекция Меркатора в версии Лаборде Пример косой проекции Меркатора в версии Лаборде Косая проекция Меркатора Жана Лаборда для равноугольного картографирования областей, простирающихся под значительным углом к градусной сетке.
Азимутальная равновеликая проекция Ламберта Пример Азимутальной равновеликой проекции Ламберта Сохраняет относительные площади, подходит для карт полушарий и полярных областей.
Равноугольная коническая проекция Ламберта Пример равноугольной конической проекции Ламберта Оптимальна для массивов суши в средних широтах, ориентированных с востока на запад, равноугольная.
Локальная Пример локальной картографической проекции Специализированная проекция, игнорирующая кривизну Земли; применяется для очень крупномасштабных локальных систем.
Локсимутальная проекция Пример локсимутальной проекции Показывает локсодромы (линии постоянных направлений) как прямые линии с правильным азимутом от опорной точки.
Проекция МакБрайда-Томаса четвертого порядка плоско-полярная Пример плоско-полярной проекции МакБрайда-Томаса четвертого порядка Равновеликая проекция, подходящая для тематических карт мира.
Проекция Меркатора Пример проекции Меркатора Равноугольная цилиндрическая проекция, сохраняющая локальную форму; отлично подходит для навигации.
Цилиндрическая проекция Миллера Пример цилиндрической проекции Миллера Аналогична проекции Меркатора, но с уменьшенным полярным искажением.
Проекция Мольвейде Пример проекции Мольвейде Равновеликая эллиптическая проекция (эллипс 2:1), широко используемая для тематических мелкомасштабных карт.
Проекция Natural Earth Пример проекции Natural Earth Произвольная псевдоцилиндрическая проекция, оптимизированная для физических данных.
Проекция Natural Earth II Пример проекции Natural Earth II Произвольная псевдоцилиндрическая проекция с меридианами, круто изгибающимися к полюсам.
Национальная проекция Новой Зеландии Пример национальной проекции Новой Зеландии Стандартная проекция для детального картографирования Новой Зеландии.
Модифицированная проекция Нея Пример модифицированной конической проекции Нея Измененная равноугольная коническая проекция Ламберта для картирования областей, прилегающих к полюсам.
Ортографическая проекция Пример ортографической проекции Перспективная проекция с бесконечного расстояния, напоминает 3D-глобус.
Проекция Патерсона Пример проекции Патерсона Произвольная цилиндрическая проекция Тома Паттерсона 2014 года.
Квинкуциальная проекция Пирса Пример Квинкуциальной проекции Пирса Равноугольная за исключением середины сторон квадрата; мировая карта представлена в квадрате.
Перспективная цилиндрическая проекция Пример перспективной цилиндрической проекции Геометрически построимая цилиндрическая проекция; включает центральную цилиндрическую.
Равнопромежуточная проекция Пример проекции Plate carrée Простая сетка равных квадратов, обычно используется для отображения географических координат.
Поликоническая проекция Пример поликонической проекции Метод многоконусной проекции — исторически распространённый для карт континентов.
Проекция Quartic authalic Пример проекции Quartic authalic Псевдоцилиндрическая равновеликая проекция для тематических карт мира.
Равнонаправленная асимметричная ортоугольная проекция Пример равнонаправленной асимметричной ортоугольной проекции Вариант косой проекции Меркатора в версии Хотина; использовался в Малайзии и Брунее.

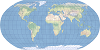

Проекция Робинсона Пример проекции Робинсона Компромиссная картографическая проекция мира, обеспечивающая сбалансированное распределение искажений.
Синусоидальная проекция Пример синусоидальной проекции Равновеликая псевдоцилиндрическая проекция с параллелями и центральным меридианом истинной длины.
Стереографическая проекция Пример стереографической проекции Равноугольная азимутальная проекция, используется для полярного и крупномасштабного картографирования.
Проекция Таймс Пример проекции Times Произвольная псевдоцилиндрическая проекция; модифицированная стереографическая проекция Голла с изогнутыми меридианами.
Цилиндрическая проекция Тоблера I Пример Цилиндрической проекции Тоблера I Произвольная цилиндрическая проекция Уолдо Тоблера 1997 года (первый вариант).
Цилиндрическая проекция Тоблера II Пример Цилиндрической проекции карты Тоблера II Второй компромиссный цилиндрический вариант Тоблера 1997 года, предложенный как альтернатива проекции Миллера.
Поперечная цилиндрическая равновеликая проекция Пример Поперечной цилиндрической равновеликой проекции Поперечная форма цилиндрической равновеликой проекции, лучше всего подходит для регионов, простирающихся с севера на юг.
Поперечная проекция Меркатора Пример поперечной проекции Меркатора Равноугольная цилиндрическая, касающаяся по меридиану; используется для крупномасштабного картографирования.
Проекция равнопромежуточная двух точек Пример равнопромежуточной проекции двух точек Отображает истинные расстояния от двух выбранных точек до любой другой точки.
Проекция Ван дер Гринтена I Пример проекции Ван дер Гринтена I Произвольная поликоническая проекция, изображающая мир в виде круга.
Проекция вертикальной ближней перспективы Пример проекции вертикальной ближней перспективы Перспектива с конечной высоты; напоминает спутниковый снимок.
Проекция Вагнера IV Пример проекции Вагнера IV Псевдоцилиндрическая равновеликая проекция для тематических карт мира.
Проекция Вагнера V Пример проекции Вагнера IV Произвольная псевдоцилиндрическая проекция используется для карт мира.
Проекция Вагнера VII Пример проекции Вагнера VII Равновеликий вариант проекции Хаммера-Вагнера для тематических карт мира.
Проекция Винкеля I Пример проекции Винкеля I Псевдоцилиндрическая проекция, усредняющая равнопромежуточную цилиндрическую и синусоидальную.
Проекция Винкеля II Пример проекции Винкеля II Псевдоцилиндрическая проекция, усредняющая равнопромежуточную цилиндрическую и Мольвейде.
Тройная проекция Винкеля Пример проекции Винкеля III Произвольная проекция, усредняющая равнопромежуточную цилиндрическую и проекцию Аитова; используется National Geographic.
